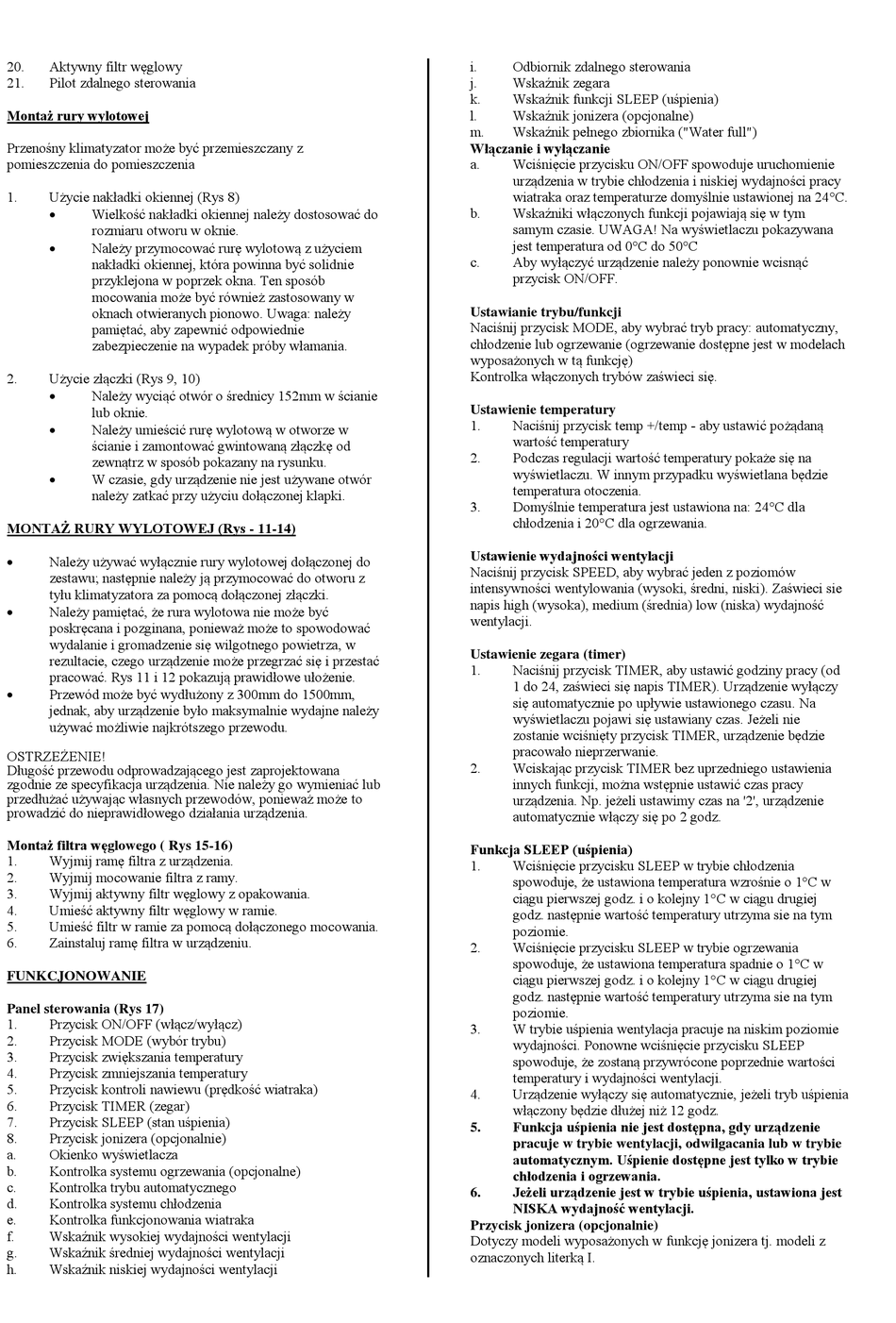

20.
Aktywny filtr węglowy
21. Pilot zdalnego sterowania
Montaż rury wylotowej
Przenośny klimatyzator może być przemieszczany z
pomieszczenia do pomieszczenia
1. Użycie nakładki okiennej (Rys 8)

Wielkość nakładki okiennej należy dostosować do
rozmiaru otworu w oknie.

Należy przymocować rurę wylotową z użyciem
nakładki okiennej, która powinna być solidnie
przyklejona w poprzek okna. Ten sposób
mocowania może być również zastosowany w
oknach otwieranych pionowo. Uwaga: należy
pamiętać, aby zapewnić odpowiednie
zabezpieczenie na wypadek próby włamania.
2.
Użycie złączki (Rys 9, 10)

Należy wyciąć otwór o średnicy 152mm w ścianie
lub oknie.

Należy umieścić rurę wylotową w otworze w
ścianie i zamontować gwintowaną złączkę od
zewnątrz w sposób pokazany na rysunku.

W czasie, gdy urządzenie nie jest używane otwór
należy zatkać przy użyciu dołączonej klapki.
MONTAŻ RURY WYLOTOWEJ (Rys - 11-14)
 Należy używać wyłącznie rury wylotowej dołączonej do
zestawu; następnie należy ją przymocować do otworu z
tyłu klimatyzatora za pomocą dołączonej złączki.

Należy pamiętać, że rura wylotowa nie może być
poskręcana i pozginana, ponieważ może to spowodować
wydalanie i gromadzenie się wilgotnego powietrza, w
rezultacie, czego urządzenie może przegrzać się i przestać
pracować. Rys 11 i 12 pokazują prawidłowe ułożenie.

Przewód może być wydłużony z 300mm do 1500mm,
jednak, aby urządzenie było maksymalnie wydajne należy
używać możliwie najkrótszego przewodu.
OSTRZEŻENIE!
Długość przewodu odprowadzającego jest zaprojektowana
zgodnie ze specyfikacja urządzenia. Nie należy go wymieniać lub
przedłużać używając własnych przewodów, ponieważ może to
prowadzić do nieprawidłowego działania urządzenia.
Montaż filtra węglowego ( Rys 15-16)
1.
Wyjmij ramę filtra z urządzenia.
2. Wyjmij mocowanie filtra z ramy.
3.
Wyjmij aktywny filtr węglowy z opakowania.
4.
Umieść aktywny filtr węglowy w ramie.
5.
Umieść filtr w ramie za pomocą dołączonego mocowania.
6.
Zainstaluj ramę filtra w urządzeniu.
FUNKCJONOWANIE
Panel sterowania (Rys 17)
1.
Przycisk ON/OFF (włącz/wyłącz)
2.
Przycisk MODE (wybór trybu)
3.
Przycisk zwiększania temperatury
4. Przycisk zmniejszania temperatury
5.
Przycisk kontroli nawiewu (prędkość wiatraka)
6. Przycisk TIMER (zegar)
7. Przycisk SLEEP (stan uśpienia)
8. Przycisk jonizera (opcjonalnie)
a.
Okienko wyświetlacza
b. Kontrolka systemu ogrzewania (opcjonalne)
c. Kontrolka trybu automatycznego
d.
Kontrolka systemu chłodzenia
e. Kontrolka funkcjonowania wiatraka
f.
Wskaźnik wysokiej wydajności wentylacji
g.
Wskaźnik średniej wydajności wentylacji
h.
Wskaźnik niskiej wydajności wentylacji
i. Odbiornik zdalnego sterowania
j.
Wskaźnik zegara
k.
Wskaźnik funkcji SLEEP (uśpienia)
l.
Wskaźnik jonizera (opcjonalne)
m.
Wskaźnik pełnego zbiornika ("Water full")
Włączanie i wyłączanie
a. Wciśnięcie przycisku ON/OFF spowoduje uruchomienie
urządzenia w trybie chłodzenia i niskiej wydajności pracy
wiatraka oraz temperaturze domyślnie ustawionej na 24°C.
b.
Wskaźniki włączonych funkcji pojawiają się w tym
samym czasie. UWAGA! Na wyświetlaczu pokazywana
jest temperatura od 0°C do 50°C
c.
Aby wyłączyć urządzenie należy ponownie wcisnąć
przycisk ON/OFF.
Ustawianie trybu/funkcji
Naciśnij przycisk MODE, aby wybrać tryb pracy: automatyczny,
chłodzenie lub ogrzewanie (ogrzewanie dostępne jest w modelach
wyposażonych w tą funkcję)
Kontrolka włączonych trybów zaświeci się.
Ustawienie temperatury
1. Naciśnij przycisk temp +/temp - aby ustawić pożądaną
wartość temperatury
2.
Podczas regulacji wartość temperatury pokaże się na
wyświetlaczu. W innym przypadku wyświetlana będzie
temperatura otoczenia.
3. Domyślnie temperatura jest ustawiona na: 24°C dla
chłodzenia i 20°C dla ogrzewania.
Ustawienie wydajności wentylacji
Naciśnij przycisk SPEED, aby wybrać jeden z poziomów
intensywności wentylowania (wysoki, średni, niski). Zaświeci sie
napis high (wysoka), medium (średnia) low (niska) wydajność
wentylacji.
Ustawienie zegara (timer)
1.
Naciśnij przycisk TIMER, aby ustawić godziny pracy (od
1 do 24, zaświeci się napis TIMER). Urządzenie wyłączy
się automatycznie po upływie ustawionego czasu. Na
wyświetlaczu pojawi się ustawiany czas. Jeżeli nie
zostanie wciśnięty przycisk TIMER, urządzenie będzie
pracowało nieprzerwanie.
2.
Wciskając przycisk TIMER bez uprzedniego ustawienia
innych funkcji, można wstępnie ustawić czas pracy
urządzenia. Np. jeżeli ustawimy czas na '2', urządzenie
automatycznie włączy się po 2 godz.
Funkcja SLEEP (uśpienia)
1.
Wciśnięcie przycisku SLEEP w trybie chłodzenia
spowoduje, że ustawiona temperatura wzrośnie o 1°C w
ciągu pierwszej godz. i o kolejny 1°C w ciągu drugiej
godz. następnie wartość temperatury utrzyma sie na tym
poziomie.
2.
Wciśnięcie przycisku SLEEP w trybie ogrzewania
spowoduje, że ustawiona temperatura spadnie o 1°C w
ciągu pierwszej godz. i o kolejny 1°C w ciągu drugiej
godz. następnie wartość temperatury utrzyma sie na tym
poziomie.
3. W trybie uśpienia wentylacja pracuje na niskim poziomie
wydajności. Ponowne wciśnięcie przycisku SLEEP
spowoduje, że zostaną przywrócone poprzednie wartości
temperatury i wydajności wentylacji.
4.
Urządzenie wyłączy się automatycznie, jeżeli tryb uśpienia
włączony będzie dłużej niż 12 godz.
Funkcja uśpienia nie jest dostępna, gdy urządzenie
5.
pracuje w trybie wentylacji, odwilgacania lub w trybie
automatycznym. Uśpienie dostępne jest tylko w trybie
chłodzenia i ogrzewania.
Jeżeli urządzenie jest w trybie uśpienia, ustawiona jest
6.
NISKA wydajność wentylacji.
Przycisk jonizera (opcjonalnie)
Dotyczy modeli wyposażonych w funkcję jonizera tj. modeli z
oznaczonych literką I.
