Traduction des instructions d'origine

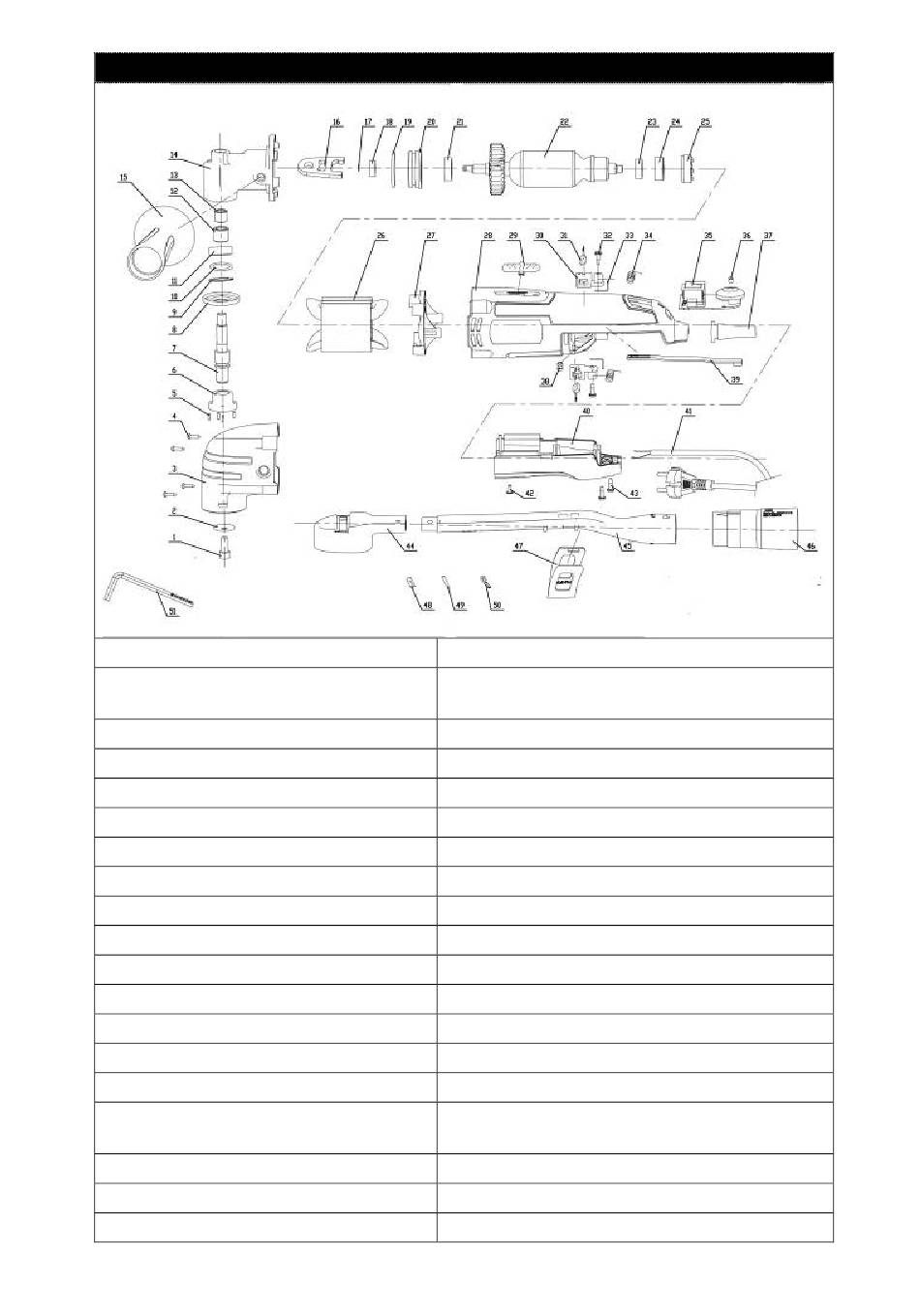

VUE ÉCLATÉE ET LISTE DES PIÈCES
1. Vis de blocage
3. Boîtier avant
5. Goupille ronde
7. Arbre de sortie
9. Circlip d'arbre
11. Roulement
13. Roulement
15. Poignée latérale
17. Ressort
19. Joint torique
21. Roulement
23. Roulement
25. Inserts de support de roulement
27. Concentrateur d'air
29. Interrupteur marche/arrêt
31. Balais en carbone
33. Plaquette
35. Variateur de vitesse
37. Manchon de câble
14
2. Anneau de retenue
4. Vis a utoforeuse à t ête c ylindrique et
empreinte cruciforme
6. Table de pression
8. Capuchon antipoussière
10. Rondelle ondulée
12. Bague
14. Tête
16. Axe oscillant
18. Roulement
20. Boîtier intermédiaire
22. Rotor
24. Support de roulement
26. Stator
28. Boîtier arrière
30. Porte-balais
32. Vis au toforeuse à t ête c ylindrique et
empreinte cruciforme
34. Bobine
36. Colonne caoutchouc
38. Inserts en cuivre
FR
01/2017
