Installation

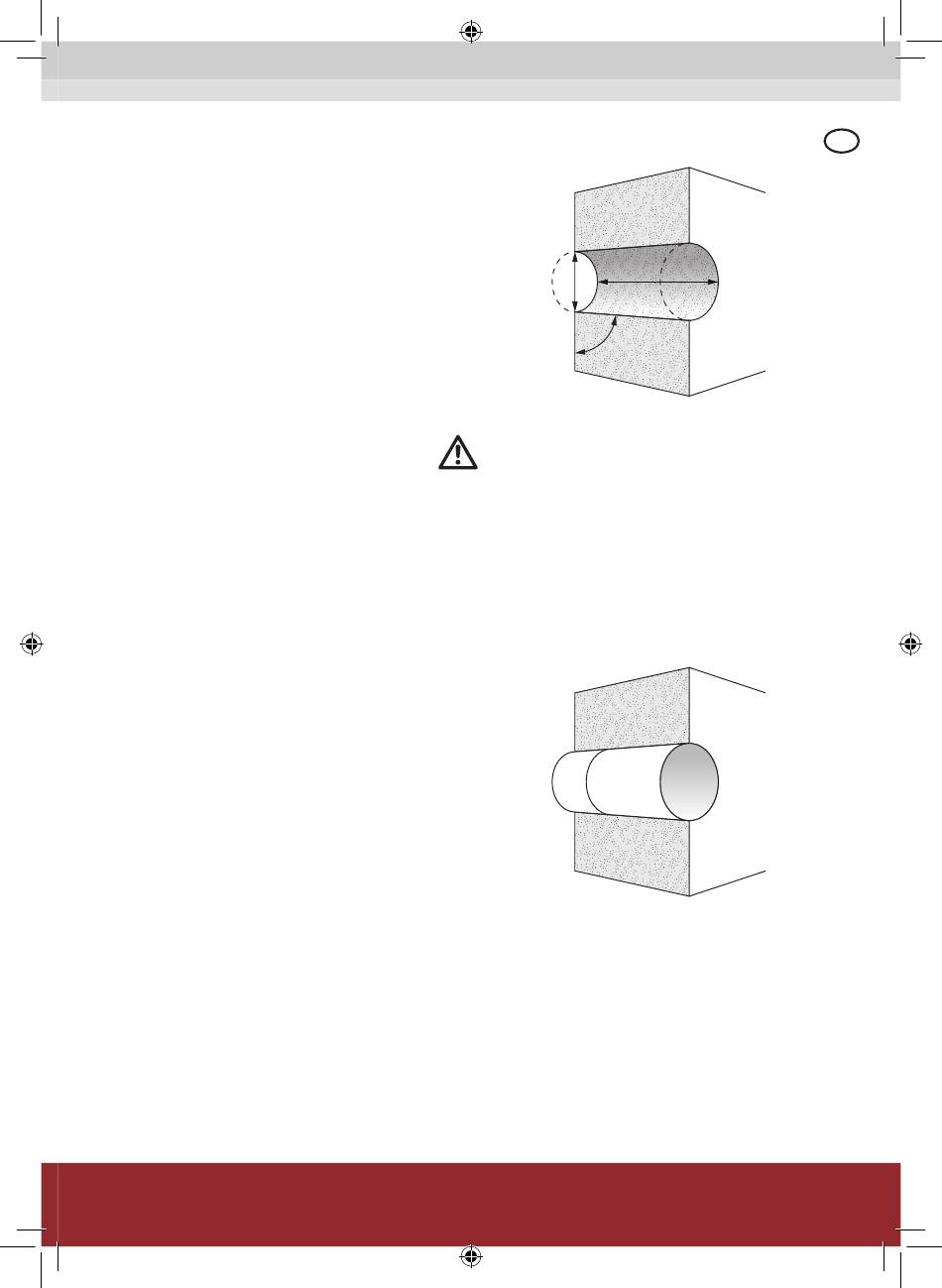

Une ouverture doit être présente
dans la paroi extérieure pour l'instal-
lation de l'Eco Control. La taille de
l'ouverture doit comporter 112, 130
ou 162 mm en fonction du modèle
de l'ECO Control.
1.
x
112 mm
130 mm
162 mm
x
y
min. 200 mm
max. 580 mm
z
z env. 88°
Prendre en compte que le
perçage de l'âme doit être
exécuté avec une légère pente
vers l'extérieur.
Perçage 112 mm = modèle 100 mm
Perçage 130 mm = modèle 125 mm
Perçage 162 mm = modèle 150 mm
2.
Adapter le tube télescopique avec
le plus grand diamètre vers l'exté-
rieur dans l'alésage, étanchéifier à la
mousse avec une légère pente vers
l'extérieur et le cas échéant couper à
la longueur adaptée.
y
F
