Bedienungsanleitung
Bedienelement Schiebeschalter KWL-BE
2.2 Fehler,- Info,- und Warnanzeigen durch „Blinkcode"
Eine Störungsindikation des Gerät erfolgt durch die integrierte Leuchtdiode (LED) am Be-
dienelement (Abb.1,Ž).
– Folgende Warn- bzw. Alarmhinweise sind definiert:

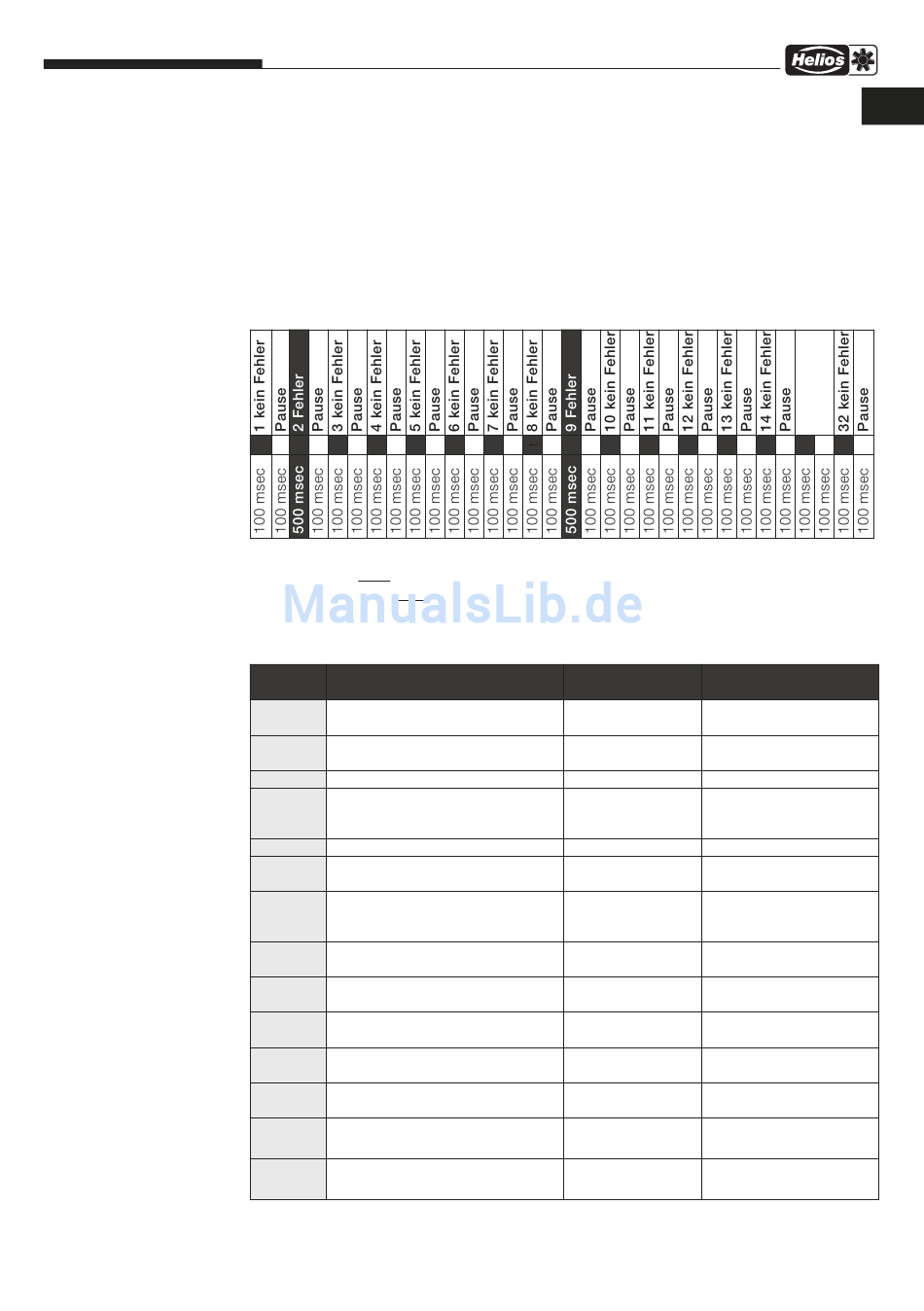

Beim Blinkcode blinkt die LED 32-mal hintereinander kurz auf (ca. 100 msec). Nach je-
dem Durchgang (32-mal blinken) folgt eine 4 Sekunden Pause. Es sind insgesamt 32
Fehlermöglichkeiten darstellbar. Der nun anzuzeigende Fehler wird beim Durchgang
durch längeres blinken (ca. 500 msec) dargestellt.
Störungsbeispiel für >Fehler< 2 und 9:
Die Störungsindikation >Info< und >Warnung< wird auf dieselbe Weise dargestellt, d.h:
LED >> Info = grün
LED >> Warnung = gelb
Die Indikation der Fehler, Infos und Warnungen erfolgt in der Menüstruktur des Bedien-
elements Komfort KWL BEC-U1
Störungs- Fehlermeldung
indikation
Fehler 01 Drehzahlfehler Lüfter 'Zuluft'
(Aussenluft)
Fehler 02 Drehzahlfehler Lüfter 'Abluft'
(Fortluft)
Fehler 03 nicht belegt
Fehler 04 SD-Karten Fehler beim Schreiben der
E-Eprom-Daten bei 'FLASH-Ringpuffer
VOLL'
Fehler 05 Bus Überstrom
Fehler 06 Ausfall eines Externen Moduls
(weitere Info in LOG-File)
Fehler 07 BASIS: 0-Xing Fehler VHZ EH (0-Xing =
Zero-Crossing, Null-Durchgangserken-
nung)
Fehler 08 Erw. Modul (VHZ):
0-Xing Fehler VHZ EH
Fehler 09 Erw. Modul (NHZ):
0-Xing Fehler NHZ EH
Fehler 10 BASIS: Interner Temp-Sensorfehler -
(T1) -Aussenluft-
Fehler 11 BASIS: Interner Temp-Sensorfehler -
(T2) -Zuluft-
Fehler 12 BASIS: Interner Temp-Sensorfehler -
(T3) -Abluft-
Fehler 13 BASIS: Interner Temp-Sensorfehler -
(T4) -Fortluft-
Fehler 14 BASIS: Interner Temp.-Sensorfehler -
(T1) -Aussenluft-
Ursache
–
fehlt oder Kabelbruch
fehlt oder Kabelbruch
fehlt oder Kabelbruch
fehlt oder Kabelbruch
Kurzschluss
