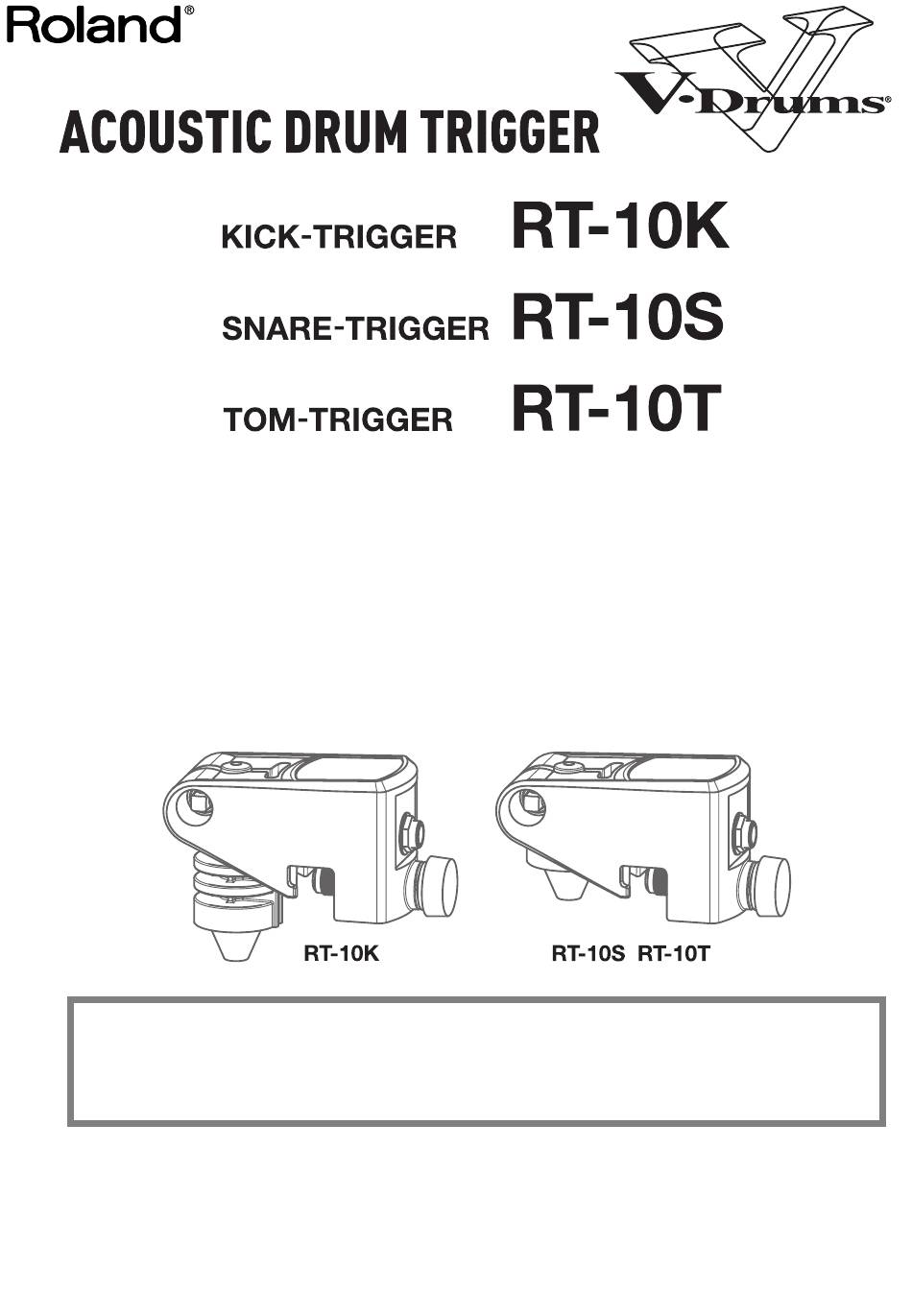

Bedienungsanleitung

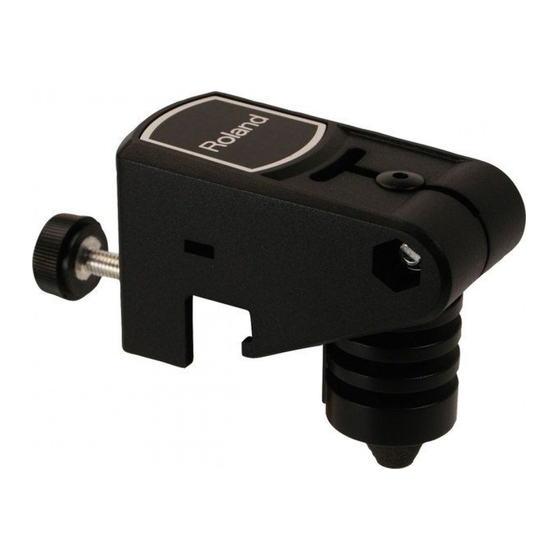

Wir bedanken uns für Ihre Entscheidung zur Roland RT-10-Serie.
201a
Lesen Sie zunächst die Abschnitte „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE"
(S. 2; S. 3). Lesen Sie anschließend diese Anleitung ganz durch, um einen Überblick über alle
Funktionen zu erhalten. Bewahren Sie die Anleitung auf, und verwenden Sie diese als Referenz.
SEHR WICHTIG!!!
Die Drum-Trigger richtig montieren (S. 6)
•
Die Trigger-Parameter des Percussion-Soundmoduls einstellen (S. 14)
•
202
Copyright © 2006 ROLAND CORPORATION
Alle Rechte vorbehalten. Nachdruck, auch auszugweise, bedarf einer ausdrücklichen, schrift-
lichen Genehmigung von ROLAND CORPORATION.
04232178
'06-2-1N
/
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roland RT-10-Serie
Inhaltszusammenfassung für Roland RT-10-Serie
- Seite 1 Bedienungsanleitung Wir bedanken uns für Ihre Entscheidung zur Roland RT-10-Serie. 201a Lesen Sie zunächst die Abschnitte „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“ (S. 2; S. 3). Lesen Sie anschließend diese Anleitung ganz durch, um einen Überblick über alle Funktionen zu erhalten. Bewahren Sie die Anleitung auf, und verwenden Sie diese als Referenz.
- Seite 2 USING THE UNIT SAFELY ICHERHEIT HINWEI E Hinweise zur Vermeidung von Feuer, elektrischen chlŠgen oder Verletzungen von Personen Hinweise zur Vermeidung von Feuer, elektrischen Schlägen oder Verlet †ber die Warnung- und Vorsicht-Hinweise †ber die ymbole Hinweise zur Vermeidung von Feuer, elektrischen Schlägen oder Verlet Symbol macht auf wichtige Hinweise und iese Warnungen sollen den Anwender Warnungen aufmerksam.
-
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE Aufstellung 354a • Setzen Sie das Gerät keinen extremen Temperaturen aus (z.B. direkte Sonneneinstrahlung oder die Aufstellung neben einem Heizkörper). Vermeiden Sie außerdem, dass das Gerät mit starker Beleuchtung angestrahlt wird. Dadurch kann die Oberfläche verfärben bzw. beschädigt werden. Reinigung 401a •... -
Seite 4: Bevor Sie Anfangen
• Bedienungsanleitung (dieses Heft) • Zwei Spannreifenabdeckungen (nur RT-10K) Features • Peferkt abgestimmt auf die Roland V-Drums-Module • Äußerst präzise arbeitender Sensor für perfektes Triggern • Dual-Trigger für Fell & Rim (nur RT-10S Snare-Trigger) • Einfache und schnelle Montage am Spannreifen •... - Seite 5 Bevor Sie anfangen Was ist ein Drum-Trigger? Mithilfe eines eingebauten Sensors erkennt ein Drum-Trigger den Zeitpunkt und die Stärke eines Schlags auf eine Trommel. Diese Trigger-Signale werden dann zu einem Soundmodul weitergeleitet. ercussion-Soundmodul Vibration Trigger-Signal Audio Trigger-MIDI-Converter MIDI Die RT-10K Kick-Trigger und RT-10T Tom-Trigger erkennen Schläge auf das Fell. Der RT-10S Snare-Trigger erkennt sowohl Schläge auf das Fell als auch Schläge auf den Spannreifen (Dual-Triggern).
-
Seite 6: Drum-Trigger Montieren
Drum-Trigger montieren Nützliche Tipps • Achten Sie beim Aufbauen Ihrer Drums darauf, dass eine mit einem Trigger bestückte Trommel NICHT eine andere Trommel oder ein Stativ berührt. Die durch solchen direkten Kontakt über- tragenen Vibrationen können ungewollte Trigger-Signale auslösen. • Ihre Snare Drum sollte sicher auf dem Ständer montiert sein. - Seite 7 Drum-Trigger montieren fig.RT-10K-toritsuke pannreifenabdeckung T-10K Befestigen Sie jeweils eine Spannreifenabdeckung innen und außen am Spannreifen. • Befestigen Sie die Spannreifenabdeckungen an einer Stelle wie in der Abbildung zu sehen. Wir empfehlen diese Stelle, damit der Trigger sich so weit wie möglich von der Snare Drum oder einem Tom entfernt befindet.
-
Seite 8: Den Sensor Einstellen (Sensor-Schraube)
Drum-Trigger montieren Den Sensor einstellen (Sensor-Schraube) Stellen Sie die Sensor-Schraube so ein, dass der Sensor vom Fell ungefähr 2–3 mm zusammengedrückt wird. Sowohl die Position als auch der Druck des Sensors auf das Fell spielen für die Funktion des Triggers eine maßgebliche Rolle. -
Seite 9: Die Trigger-Parameter In Einem Percussion-Soundmodul Einstellen
Die Trigger-Parameter in einem Percussion-Soundmodul einstellen Threshold Einstellen des Der Threshold ist das Niveau, das bestimmt, ab Percussion-Soundmoduls welcher Anschlagstärke ein Signal des Drum- Triggers einen Sound im Soundmodul auslösen darf. Die Grafik unten verdeutlicht dies. Der richtige Trigger-Typ und die Threshold richtigen Parameter-Einstellungen garantieren sauberes Triggern. - Seite 10 Wellenformen erst gar nicht ger-Parametern diese Trigger-Typen als entstehen zu lassen. Basis nehmen, werden Sie in Verbindung mit den Drum-Triggern der RT-10-Serie die Crosstalk Cancel/ XTalk Cancel besten Ergebnisse erzielen. Crosstalk entsteht, wenn die Schwingungen, die Solide Trigger-Dynamik und Genauig-...
-
Seite 11: Erste Hilfe
Erste Hilfe Wenn Sie diese Anleitung sorgfältig durchgelesen haben und berücksichtigen, dass Drum-Trigger von vielen Variablen (Trommel-Typ, Fellsorte, Dämpfung, Spieltechnik, akustische Umgebung usw.) be- einflusst werden können, sollten Sie eigentlich keine Probleme mit Drum-Triggern bekommen. Es wird kein Sound getriggert •... - Seite 12 Erste Hilfe Sounds werden getriggert, ohne dass Sie auf den Drums spielen • Befindet sich ein sehr laut eingestellter Monitorlautsprecher in der Nähe? • Ist vielleicht der Bassverstärker Ihrer Band sehr laut eingestellt, oder steht er zu dicht an den Drums? Es sind keine Sounds zu hören, wenn Sie leise spielen •...
-
Seite 13: Technische Daten
Technische Daten RT-10K (Kick-Trigger) RT-10S (Snare-Trigger) Trigger: 1 (Fell) Trigger: 2 (Fell, Rim) Anschluss: Trigger-Ausgangsbuchse Anschluss: Trigger-Ausgangsbuchse (6,3 mm Klinke) (6,3 mm Stereo-Klinke) Maße: ca. 4 (B) x 11 (T) x 7 (H) cm Maße: ca. 4 (B) x 11 (T) x 5 (H) cm Gewicht: ca. -
Seite 14: Percussion-Soundmodul Parameter-Einstellungen
Percussion-Soundmodul Parameter-Einstellungen Im Folgenden finden Sie spezielle Parameter-Einstellungen für verschiedene Percussion-Soundmodule. Diese sind SEHR wichtig. Sehen Sie gegebenenfalls in der Bedienungsanleitung Ihres Moduls nach. Die Trigger-Parameter sollten so weit wie nötig angepasst werden, damit Sie optimal zu Ihrer momentanen Konfiguration und der akustischen Umgebung passen. TD-20/TD-12 (Percussion-Soundmodul) Dual-Trigger-kompatible Eingänge für den RT-10S Snare-Trigger... - Seite 15 Percussion-Soundmodul Parameter-Einstellungen TD-3 (Percussion-Soundmodul) Dual-Trigger-kompatible Eingänge für den RT-10S Snare-Trigger SNARE Parameter RT-10K RT-10S RT-10T Kick-Trigger Snare-Trigger Tom-Trigger Trig Type Sensitivity Threshold Curve Scan Time Retrig Cancel Crosstalk Mask Time Rim Sens ----- ----- Rim Gain ----- ----- TMC-6 (Trigger-MIDI-Converter) Dual-Trigger-kompatible Eingänge für den RT-10S Snare-Trigger 2 (SNARE) Parameter...
- Seite 16 Percussion-Soundmodul Parameter-Einstellungen SPD-20 (Total-Percussion-Pad) Dual-Trigger-kompatible Eingänge für den RT-10S Snare-Trigger 1, 2 Parameter RT-10K RT-10S RT-10T Kick-Trigger Snare-Trigger Tom-Trigger TRIG SENS TRIG THRESHOLD TRIG TYPE TRIG CURVE Advanced Scan Time Trigger Retrigger Cancel Parameter Mask Time Crosstalk Cancel Rim Sensitivity ----- ----- SPD-S...
