2 Gerätebeschreibung

2.1 Funktionsbeschreibung

Das mikroprozessorgesteuerte Druckkalibriergerät KAL 100 dient zur
•
Einfachen Bereitstellung von positiven und negativen Referenzdrücken
•
Druckmessung von positivem und negativem Druck
•
Differenzdruckmessung
•
Feststellung von Undichtigkeiten eines Prüflings
•
Ermittlung des Sprungverhaltens eines Prüflings
Mikroprozessor
Druck-Sollwert
Druck-Istwert
Anzeige
optional
PC-Schnittstelle
RS232
Betriebsanleitung KAL 100
Soll-Istwert
Vergleich
Regler
Druckmessung

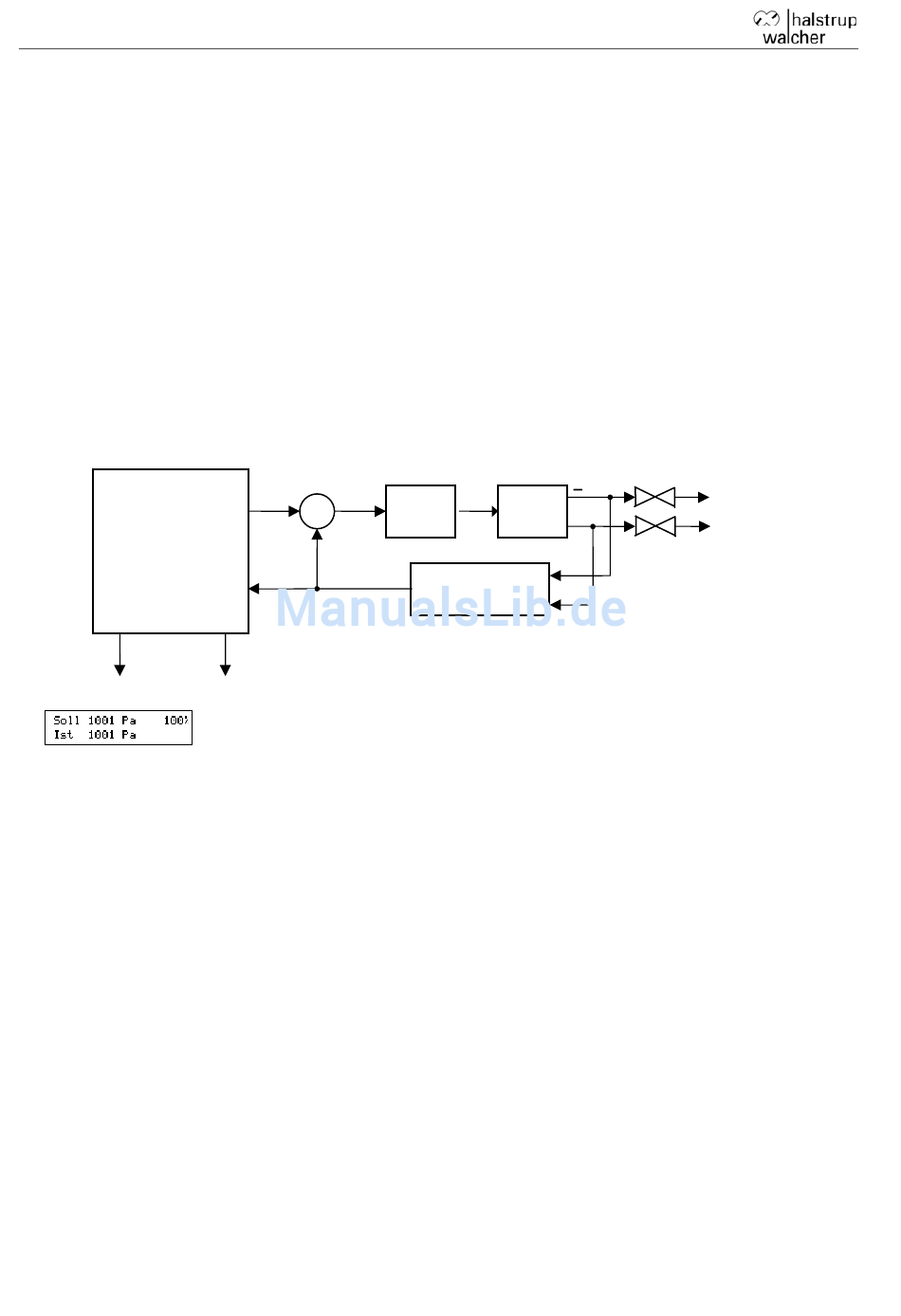

Bild 1: Prinzipschaltbild
6
Ventile
Pumpe
+
neg. Druck
pos. Druck
