Montage der Luftschrauben

!

Stop-Muttern

16580.RTF_16580.HoTT_SWEEPER_V2hb.de
VORSICHT
Verletzungsgefahr durch drehende Luftschrauben beim Anlaufen
der Motoren. Trennen Sie bei Arbeiten an den Luftschrauben
immer die Steckverbindung zum Akku.

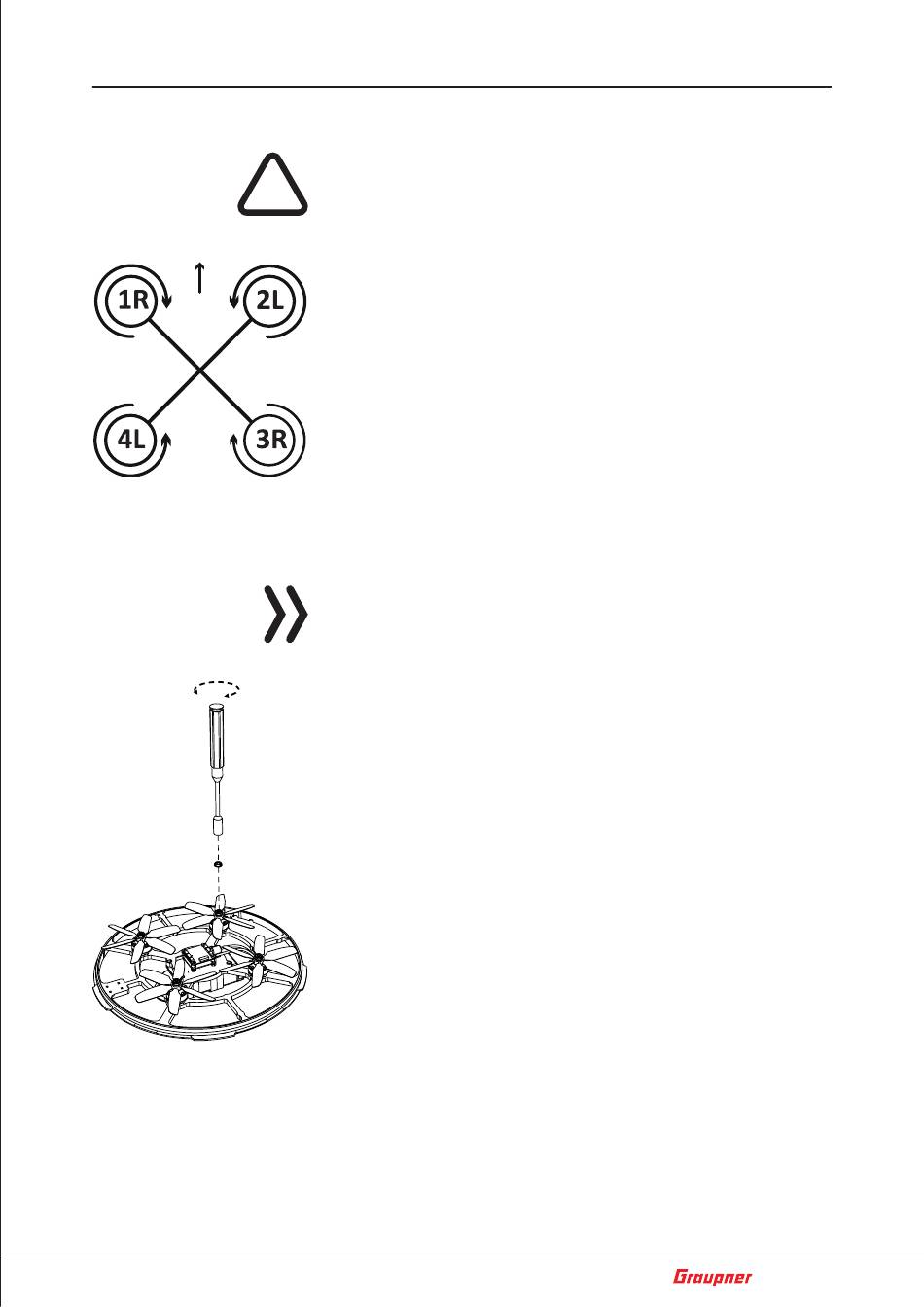

Montieren Sie die Luftschrauben wie in der Skizze links dargestellt.
Achten Sie unbedingt darauf, die richtige Luftschraube auf dem
jeweiligen Motor zu befestigen. Die Luftschrauben sind entspre-
chend gekennzeichnet. Wird auch nur eine Luftschrauben falsch auf-
gesetzt, ist der Sweeper nicht flugfähig.
Auf die beiden, von oben gesehen, im Uhrzeigersinn laufenden
Motoren links vorne (1) und rechts hinten (3) sind mit einem „R"
gekennzeichnete Propeller zu montieren.
Auf die beiden, von oben gesehen, gegen den Uhrzeigersinn laufen-
den Motoren rechts vorne (2) und links hinten (4) sind die ungekenn-
zeichneten Propeller zu montieren.
Hinweise
• Bitte Beachten Sie, dass die roten Muttern zur Befestigung der
Propeller ein Linksgewinde haben und die schwarzen Muttern
ein Rechtsgewinde.
• Auf die beiden, von oben gesehen, im Uhrzeigersinn laufenden
Motoren links vorne (1) und rechts hinten (3) sind die roten
Muttern zu montieren.
• Auf die beiden, von oben gesehen, gegen den Uhrzeigersinn lau-
fenden Motoren rechts vorne (2) und links hinten (4) sind die
schwarzen Muttern zu montieren.
27 / 40
