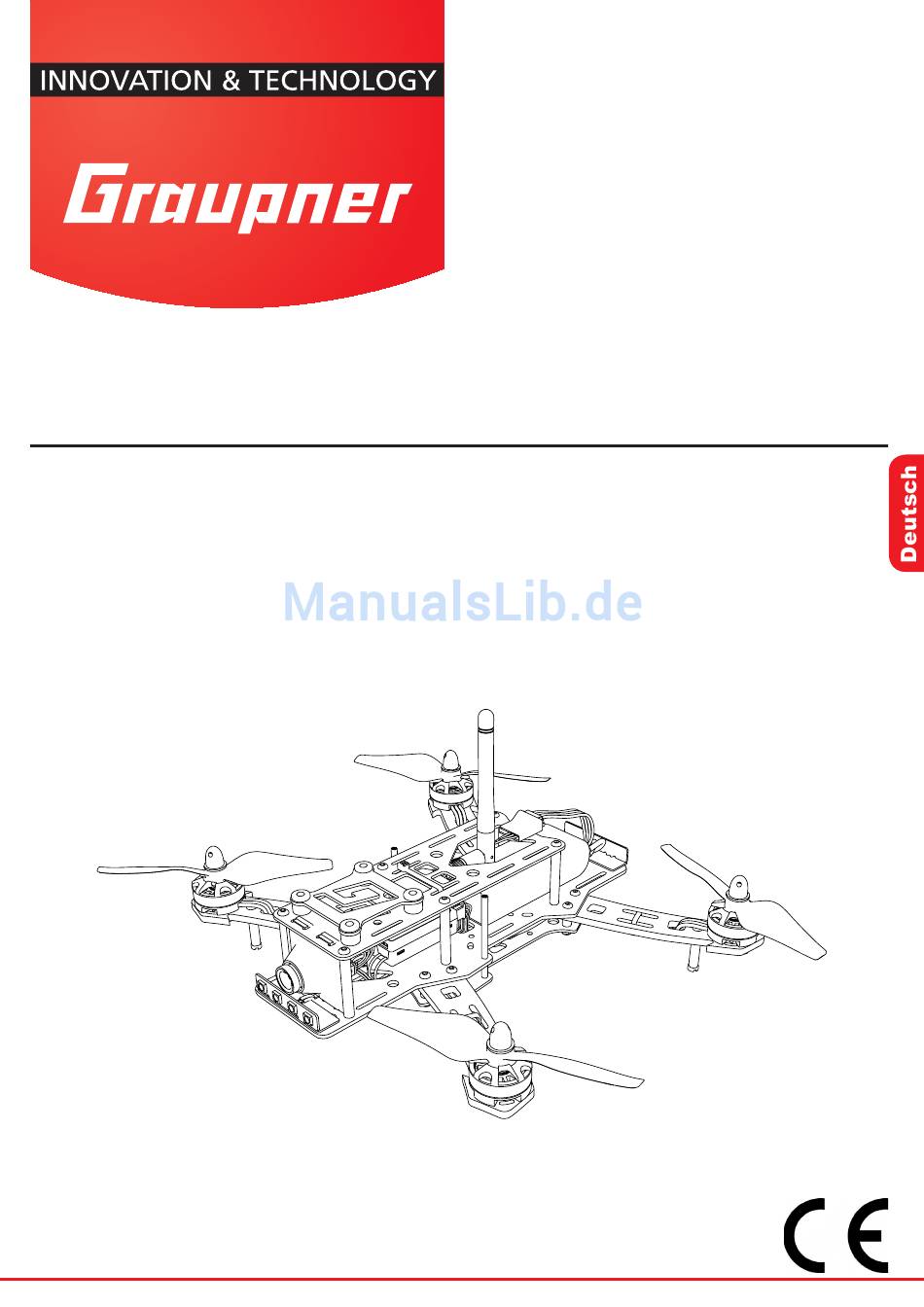

- Seite 1 Betriebsanleitung Race Copter Alpha 250 Q No. 16520.CAM...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................3 Servicestellen ..............3 Bestimmungsgemäße Verwendung ........4 Lieferumfang ..............4 Symbolbeschreibung ............5 Sicherheitshinweise ............5 Ladevorgang des Akku ............8 Vorbereitungen zur Inbetriebnahme ........9 Bindingvorgang des Empfängers ........9 Voreinstellungen am Sender ..........10 Initialisierung des Kreisel im Empfänger...... -
Seite 3: Einführung
& technologie Einführung Vielen Dank, dass Sie sich für einen Graupner RacE coptER alpha 250Q ent- schieden haben. Dieser Race Copter ist extrem vielseitig. Lesen Sie diese Anleitung sorgfältig durch, um die besten Re- sultate mit Ihrem Race Copter zu erzielen und vor allem um Ihr Modell sicher zu steuern. -
Seite 4: Bestimmungsgemäße Verwendung
Produkte; Änderungen des Lieferumfangs in Form, Tech- nik und Ausstattung müssen wir uns deshalb vorbehalten. Bestimmungsgemäße Verwendung von akkus Graupner LiPo Akkus dürfen nur für den Modellbau verwen- det werden. Jegliche andere Verwendung ist nicht bestim- mungsgemäße Fehlbehandlung von LiPo Akkus kann zu Ex- plosionen, Feuer, Rauchentwicklung und Vergiftung führen. -
Seite 5: Symbolbeschreibung
innovation & technologie Symbolbeschreibung Beachten Sie immer die Informationen, die durch VoRSIcht oder WaRNUNG mit Warnpiktogramm gekennzeichnet sind. Das Signalwort WaRNUNG weist Sie auf mögliche, schwe- Verletzungen hin, das Signalwort VoRSIcht auf mögliche, leichte Verletzungen. Der hINWEIS ist eine wichtige Information die Sie vor mögli- chen Sachschäden warnen soll. - Seite 6 Ð Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile verwendet werden. Verwenden Sie immer nur zueinander passende, original Graupner-Steckverbindun- gen gleicher Konstruktion und gleichen Materials. Ð Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln zie- hen.
- Seite 7 innovation & technologie Sicherheitshinweise für akkus WaRNUNG Ð LiPo Akkus sind kein Spielzeug. Personen, einschließlich Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, den Akku sicher zu verwenden, dürfen den Akku nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.
-
Seite 8: Ladevorgang Des Akku
mit dem Ladegerät verbinden, werden Akku und Ladege- rät beschädigt, Brand- und Explosionsgefahr! Ð Ein nass gewordenes Ladegerät, selbst wenn es wieder trocken ist, darf nicht mehr verwendet werden. Strom- schlaggefahr! Ð Aus Sicherheits- und Zulassungsgründen (CE) ist das ei- genmächtige Umbauen und/oder Verändern des Produkts nicht erlaubt. -
Seite 9: Vorbereitungen Zur Inbetriebnahme
& technologie Vorbereitungen zur Inbetriebnahme Zur Inbetriebnahme werden folgende Komponenten benötigt: Graupner Fernsteuerung (MX-12 / MZ-12 oder höher) Einbau des akku Befestigen Sie den Akku mit einem selbstklebenden Klett- band im Akkuschacht. Fixieren Sie den Akku so, dass der Schwerpunkt des Copters mittig liegt. -
Seite 10: Voreinstellungen Am Sender
Der Empfänger ist optimal auf den Race copter alpha 250Q ein- gestellt. Wenn Sie trotzdem noch Änderungen im Empfänger vornehmen wollen, beachten Sie die Betriebsanleitung des Empfängers. (Download unter www.graupner.de) Wählen Sie den Steuerungsmodus zwischen Lagemodus oder Drehratenmodus durch entsprechende Einstellung am Sender. -
Seite 11: Inbetriebnahme Von Kamera Und Transmitter
innovation & technologie 1 = Motor rechtsdrehend 2 = Motor linksdrehend Montage der luftschrauben Luftschraube (.L) Luftschraube (.R) akku einstecken 4 = Motor linksdrehend 3 = Motor rechtsdrehend Luftschraube (.R) Luftschraube (.L) Sender einschalten und Akku einstecken um den Copter flug- Balancerstecker des akku in das Vol- bereit zu machen. -
Seite 12: Technische Daten
technische Daten S7047/S7048 UltRa 2804 2300KV 1347.5x3 / 1348.5x3 luftschraube Brushless Motor (rechts- und linkslauf) Ð Ø/Steigung: 13/7,5 cm Ð Drehzahl/Volt - 2300KV Ð Gewicht ca.: 4,0 g Ð Durchmesser - 28mm Ð Ø/Steigung: 5/3 “ Ð Spannungsbereich - 2-4S LiPo Ð... -
Seite 13: Ersatzteilliste
Weiteres interessantes, aktuelles Zubehör, z.B. FPV Brillen, Transmitter, Kameras, Luftschrau- ben, Akkus, Motoren und Fahrtregler für Ihren Race Copter finden Sie unter Zubehör bei dem jeweiligen Artikel auf unserer Homepage im Onlineshop: www.graupner. de Empfohlenes Zubehör Ð S1002 mz-12 oder 33112 MX-12 (oder höher) Ð... -
Seite 14: Konformitätserklärung
Konformitätserklärung S3055 Fahrtregler Ultra control 12a Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht. EMV: 2004/108/EC: EN 61000-6-1; EN 61000-6-3 33579 Empfänger GR-18 Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht. EN 301 489-1 V1.9.2 EN 301 489-17 V2.1.1 EN 300 328 V1.8.1... - Seite 15 Der Fortschrittsbalken zeigt die ordnungsgemäße Übertragung an. Die Empfänger-LED leuch- tet währenddessen rot und grün, sie blinkt abwechselnd rot und grün sobald die Übertragung beendet ist. Bitte beachten Sie hierzu die ausführliche Updateanleitung unter www.graupner.de im Down- loadbereich des jeweiligen Artikels. 16520.HOTT_jh_V1...
-
Seite 16: Garantiebedingungen
Die vorliegende Bau- bzw. Bedienungsanleitung dient ausschließlich Infor mations zwecken und kann ohne Vorankündigung geändert werden. Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Produktseite. Darüber hinaus übernimmt die Fir- ma Graupner|SJ GmbH keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die in Bau- bzw.
