Victoria Arduino ADONIS+ Technische Bedienungsanleitung Seite 61

1

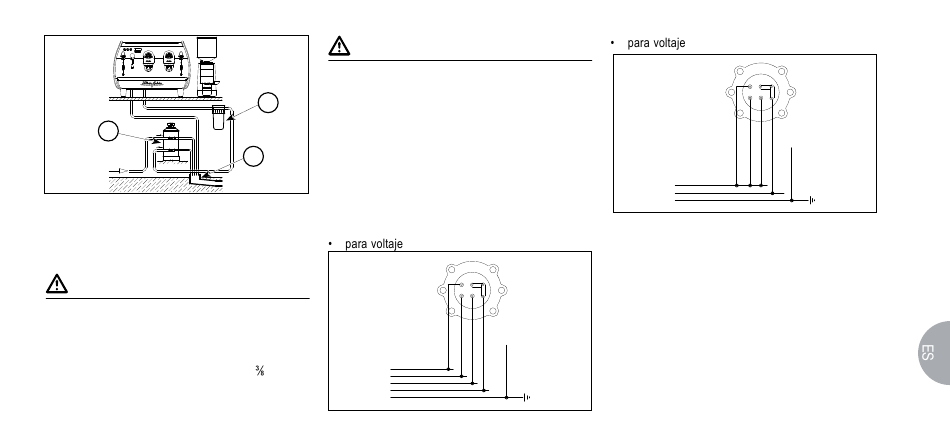

LEYENDA
① Endulzante
② Filtro de red
③ Descarga Ø 50 mm
NOTA
Para un buen funcionamiento de la máquina es nece-
sario que la presión de red no supere los 4 bar.
En caso contrario, instalar un reductor de presión antes
del endulzante; el tubo de entrada del agua debe tener
un diámetro interior no inferior a los 6 mm ( ").
PELIGRO DE DESCARGA ELÉCTRICA
La máquina debe estar siempre protegida con un inte-
rruptor automático monofásico de potencia adecuada
que tenga una distancia de apertura de los contactos
2
igual o superior a 3 mm. Nuova Simonelli no se
responsabiliza por ningún daño a objetos o personas
provocados por el incumplimiento de las normas de
3
seguridad vigentes. Antes de conectar la máquina a una
red eléctrica controlar que el voltaje indicado en la placa
Fig. 4
de datos de la máquina corresponda al de la red. En caso
contrario, realizar las siguientes conexiones en base a la
línea eléctrica presente, como se muestra a continuación:
V 380 / 3 fases +Neutro:
LEYENDA
① Negro
② Gris
③ Marrón
④ Azul
⑤ Amarillo verdoso
1 2 3 4
5
Fig. 5
V 230/ monofásica:
1 2 3 4
5
Fig. 6
59
