Victoria Arduino ADONIS+ Technische Bedienungsanleitung Seite 15

1

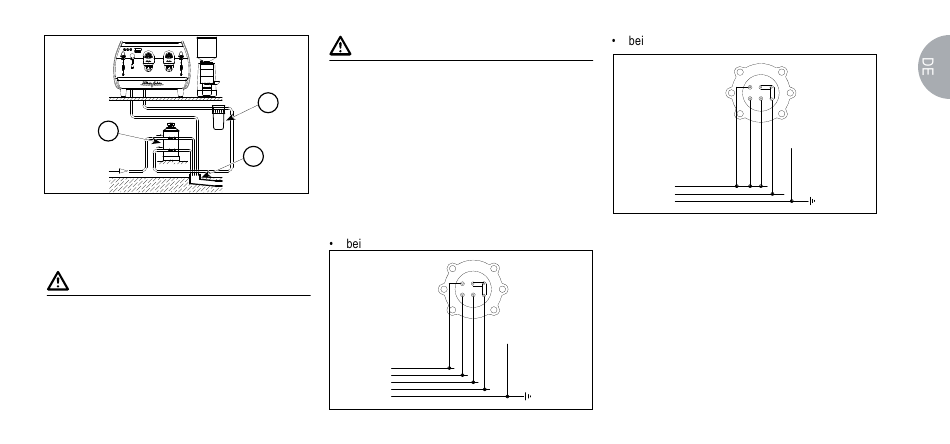

LEGENDE
① Enthärter
② Feinfilter
③ Abfluss Ø 50 mm
HINWEIS
Der Netzdruck darf zur Gewährleistung eines einwand-
freien Maschinenbetriebs nicht über 4 bar liegen.
Andernfalls ist dem Enthärter ein Druckminderer vor-
zuschalten; das Rohr am Wassereinlauf hat einen
Innendurchmesser von nicht unter 6 mm (
weisen.
ACHTUNG STROMSCHLAGGEFAHR
Die Maschine muss stets mit einem geeigneten, allpo-
ligen Leistungsschutzschalter versehen sein, dessen
Kontaktöffnungsabstand gleich 3 mm beträgt oder höher
2
liegt. Nuova Simonelli trägt keine Haftung für Sach-
oder Personenschäden, die auf die Nichtbeachtung
der geltenden Sicherheitsvorschriften rückführbar sind.
3
Vor dem Stromnetzanschluss der Maschine sicherstellen,
dass die Datenschildspannung der des Stromnetzes ent-
Abb. 4
spricht. Andernfalls die nächsten Anschlüsse gemäß der
zur Verfügung stehenden Stromleitung vornehmen. Dabei
wie folgt vorgehen:
V 380 / 3 Phasen + Nullleiter:
3 / ") aufzu-
8
LEGENDE
① Schwarz
② Grau
③ Braun
④ Blau
⑤ Grüngelb
1 2 3 4
5
Abb. 5
V 230 / einphasig:
1 2 3 4
5
Abb. 6
