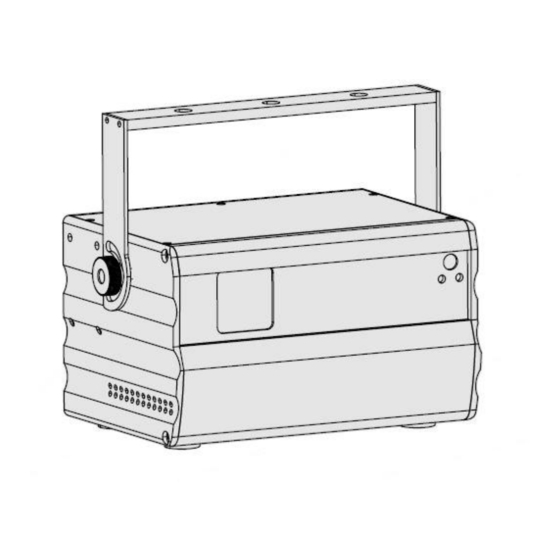

- Seite 1 DEUTSCH/ENGLISCH lightmaXX VEGA Lase 3.0 LIG0017278-000 12/2020 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! Anforderungen zur Lasersicherheit - Grundsätzliches: Es liegt die BGV-B2 der UVV der Berufsgenossenschaften in Deutschland sowie die DIN EN 60825- 1:2015 zu Grunde. Dieser Effekt beinhaltet einen Laser der Klasse 4. Ausgestattet ist das System mit einem Anschluss für einen externen Sicherheitsschalter und einem Sicherheitsschlüssel.
- Seite 3 DEUTSCH GEFAHR! (Für Babys und Kinder) Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß! Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch verschlucken von Teilen ersticken könnten! WARNUNG! (Epilepsie) Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.
- Seite 4 DEUTSCH Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel! Hinweis! (Kondensation) Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die Umgebungstemperatur anpassen.
-
Seite 5: Installation
DEUTSCH Installation: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen. Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche vorzunehmen. -
Seite 6: Bestimmungsgemäßer Gebrauch
Schlüssel für Key Switch Bestimmungsgemäßer Gebrauch: Bedienungsanleitung Das Produkt lightmaXX VEGA Lase 3.0 wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 7: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... - Seite 8 DEUTSCH 1-Kanal-Modus Kanal Wert Funktion 000-073 Laser Blackout 074-110 PRG Show von SD Karte 111-147 ILD Show von SD Karte 148-165 Auto Show 1 166-184 Auto Show 2 185-202 Musikgesteuerte Show 1 203-255 Musikgesteuerte Show 2 13-Kanal-Modus Kanal Wert Funktion 000-073 Laser Blackout 074-110...
- Seite 9 DEUTSCH 000-010 Keine Drehung 011-128 Y-Achse, feste drehende Position 129-255 Drehbewegung (Geschwindigkeit: langsam zu schnell) 000-010 Keine Drehung 011-128 X-Achse, feste drehende Position 129-255 Drehbewegung (Geschwindigkeit: langsam zu schnell) 000-010 Keine Drehung 011-128 Z-Achse, feste drehende Position 129-192 Drehbewegung im Uhrzeigersinn 193-255 Drehbewegung gegen den Uhrzeigersinn 000-010...
- Seite 10 DEUTSCH Im PRG oder ILD Show Modus (Kanal 1 zwischen 074 und 147) Kanal Wert Funktion 000-255 Ordner Shows （PRG oder ILD） 000-255 Übersicht der 86 integrierten Pattern...
-
Seite 11: Betriebsart Statisch, Auto Oder Sound
DEUTSCH Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das Mastergerät simultan ansteuern. - Seite 12 DEUTSCH SD-Karten Nutzung: Das System unterstützt nur das FAT32-Dateisystem; wenn eine neue Karte verwendet wird, muss sie zunächst in das FAT32-Format formatiert werden. Das System unterstützt nur kurze Dateinamen. Der Dateiname (einschließlich Ordnername) besteht aus maximal 8 Zeichen Name und 3 Erweiterungen aus Buchstaben, Zahlen und Unterstreichungen mit utf-8 Zeichen.
-
Seite 13: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Vorderseite Bezeichnung Bezeichnung Integriertes Mikrofon für Montagebügel Musiksteuerung Power Anzeige Feststellschraube Laser Output Schauen Sie NIEMALS direkt in diese Öffnung... - Seite 14 DEUTSCH Rückseite Bezeichnung Bezeichnung An-/Ausschalter ILDA Out (25-pin) Schlüsselschalter Safety-Öse Interlock Display mit Bedientasten SD-Karten Slot Lüfter DMX-In (3-polig) Netzeingang DMX-Out (3-polig) Netzausgang ILDA In (25-pin)
-
Seite 15: Die Menüstruktur Im Detail
DEUTSCH Menü: e Na Men er l e er Men as en un er al splays. M er„Mod “- Taste aktivieren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Menü... -
Seite 16: Spezifikationen
DEUTSCH Spezifikationen: Model VEGA Lase 3.0 Spannungsversorgung 100-240V 50/60Hz Leistungsaufnahme 60 Watt Lichtquelle 638nm 700mw Grün 525nm 900mw Blau 450nm 1400mw Sicherung T1.6A , 250V Laser-Divergenzwinkel 1.8mard (Full angle) Laserklasse Scanner 30Kpps, 1-36° Winkel (max.) DMX-Anschlüsse Ein-/Ausgang 3-polig ILDA-Anschlüsse Ein-/Ausgang 25-pin DMX-Kanäle... -
Seite 17: Fehlerbehebung
DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre... - Seite 18 DEUTSCH Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird.
