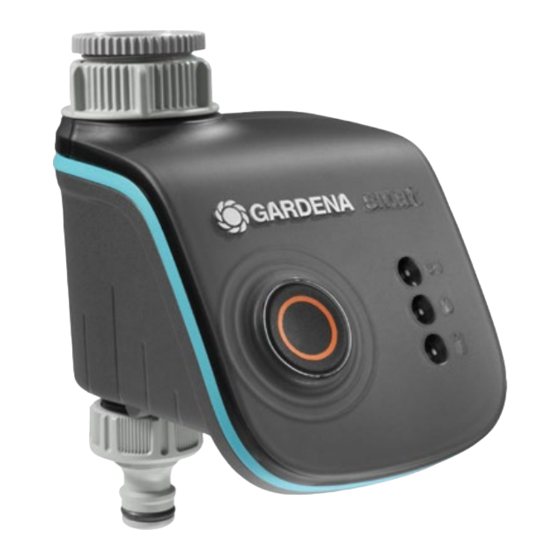

Gardena smart Water Control Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Gardena Anleitungen
  4. Garten und Gartentechnik
  5. smart Water Control
  6. Betriebsanleitung

Gardena smart Water Control Betriebsanleitung

Vorschau ausblenden Andere Handbücher für smart Water Control:
Inhaltsverzeichnis

Werbung

Quicklinks

Art. 19031
DE Betriebsanleitung
smart Water Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena smart Water Control

Inhaltszusammenfassung für Gardena smart Water Control

  • Seite 1 Art. 19031 DE Betriebsanleitung smart Water Control...

  • Seite 2: Inhaltsverzeichnis

    GARDENA smart Water Control 1. SICHERHEIT ..........

  • Seite 3: Bestimmungsgemäße Verwendung

    Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen. Bestimmungsgemäße Verwendung: Der GARDENA smart Water Control ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungssystemen bestimmt.

  • Seite 4: Sicherheit

    1. SICHERHEIT Wichtig! Überprüfen Sie regelmäßig die Lesen Sie die Gebrauchsanwei­ Batterien auf Beschädigungen. sung sorgfältig und bewahren Verwenden Sie keine beschädigten Sie diese zum Nachlesen auf. Batterien. Entsorgen Sie diese vorschriftsmäßig (siehe Kapitel 6. LAGERUNG „Entsorgung / GEFAHR! Verbrauchte Batterien entsorgen“). Erstickungsgefahr! Halten Sie Kinder von beschädigten Kleinere Teile können leicht...
  • Seite 5 Keine Akkus verwenden. Der Water Control darf nur senkrecht mit der Überwurfmutter nach oben Um bei längerer Abwesenheit einen montiert werden, um ein Eindringen Ausfall des Water Controls durch von Wasser in das Batteriefach zu eine schwache Batterie zu verhin- verhindern.

  • Seite 6: Funktion

    2. FUNKTION Water Control: Der Water Control wird über die GARDENA smart system App automatisch gesteuert. Zur Bewässerung können Regner, eine Sprinklersystem-Anlage oder ein Tropfbewässerungssystem ein gesetzt werden. Der Water Control übernimmt automatisch die Bewässerung entsprechend dem erstellten Programm und kann somit auch im Urlaub eingesetzt werden.
  • Seite 7 Bedienelemente / Anzeigen: Connection­LED: Grün blinkend: Beim Anmelden Grün für 10 Sek.: Hohe Signalstärke Gelb für 10 Sek.: Mittlere Signalstärke Rot für 10 Sek.: Niedere Signalstärke LED Aktive Bewässerung: Grün für 10 Sek. LED Batterie­Anzeige: Grün für 20 Sek.: Kapazität > 4 Wochen Gelb blinkend: Kapazität <...

  • Seite 8: Inbetriebnahme

    3. INBETRIEBNAHME Batterien einlegen: Die Batterien sind nicht im Lieferumfang enthalten. Der Water Control darf nur mit 3 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) betrieben werden. Die Betriebsdauer beträgt ca. 6 Monate. Abhängig von Außentem peratur und Häufigkeit der Übertragungen kann die Betriebsdauer variieren. ACHTUNG! Es dürfen keine Akkus verwendet werden! 1.

  • Seite 9: Water Control Anschließen

    Water Control anschließen: (10) Der Water Control ist mit einer Überwurfmutter für Wasserhähne mit 33,3 mm (G 1")-Gewinde ausgestattet. Der beiliegende Adapter  dient zum Anschluss des Water Controls an Wasserhähne mit 26,5 mm (G 3/4")-Gewinde. 1. Für 26,5 mm (G 3/4")­Gewinde: Adapter von Hand auf den Wasserhahn schrauben (keine Zange verwenden).

  • Seite 10: Diebstahl-Sicherung Montieren (Optional)

    Diebstahl-Sicherung montieren (optional): Um den Water Control gegen Diebstahl zu sichern, kann die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service bezogen werden. (11) (12) 1. Schelle (11) mit der Schraube (12) an der Rückseite des Water Control festschrauben. 2. Schelle (11) z.

  • Seite 11: Bedienung

    4. BEDIENUNG Bedienung über die GARDENA smart system App: Mit der GARDENA smart system App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart system App kann über den Apple App Store oder den Google Play Store heruntergeladen werden.

  • Seite 12: Werkseinstellung

    Werkseinstellung: Der smart Water Control wird in die Werkseinstellung zurückgesetzt. (14) v Drücken Sie kurz die Reset-Taste (14) Erneute Einbindung. – oder – v Halten Sie die Reset-Taste (14) für min. 5 Sekunden gedrückt. Löscht die bestehende Einbindung und ermöglicht eine erneute...

  • Seite 13: Manuelle Bewässerung Am Water Control

    2. Man.-Taste drücken, um das Ventil vorzeitig zu schließen. Wenn der Water Control im „Ruhe-Zustand“ ist, Man.-Taste 2-mal drücken. Die Bewässerungsdauer (0 bis 59 Min.) entspricht der Vorgabe der GARDENA smart system App. Wenn eine programmgesteuerte Bewässerung manuell gestoppt wurde, kann die programmgesteuerte Bewässerung nicht fortgesetzt werden.

  • Seite 14: Wartung

    5. WARTUNG Schmutzsieb reinigen: (13) (13) Das Schmutzsieb sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden. 1. Überwurfmutter des Water Controls von Hand vom Gewinde des Wasserhahns abschrauben (keine Zange verwenden). 2. Ggf. Adapter ausschrauben. 3. Schmutzsieb (13) der Überwurfmutter entnehmen und reinigen.

  • Seite 15: Lagerung

    6. LAGERUNG Außerbetriebnahme: Das Produkt muss für Kinder unzugänglich aufbewahrt werden. 1. Zur Schonung der Batterien sollten diese entnommen werden (siehe 3. INBETRIEBNAHME). 2. Water Control an einem trockenen, frostfreien Ort lagern. Entsorgung: (gemäß RL2012/19/EU) Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß...

  • Seite 16: Fehlerbehebung

    Mindestabnahmemenge v Mehr Tropfer anschließen. schließt nicht unter 20 l/h. HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service­Center. Reparaturen dürfen nur von den GARDENA Service­Centern sowie von Fachhändlern durchge­ führt werden, die von GARDENA autorisiert sind.

  • Seite 17: Technische Daten

    6 Monate mit Alkaline Batterien Betriebsdauer der Batterien (min. 2000 mAh) EU-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (smart Water Control Art. 19031) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.gardena.com/int/support/safety­regulations...

  • Seite 18: Lieferbares Zubehör

    9. LIEFERBARES ZUBEHÖR GARDENA Diebstahlsicherung Art. 1815­00.791.00 (über den GARDENA Service)

  • Seite 19: Service / Garantie

    Wir bieten Ihnen umfangreiche Serviceleistungen: • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur­service – Abhol­Service: Abholung innerhalb von 2 Tagen –...
  • Seite 20 Betriebsanleitung behandelt. • Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu reparieren. • Es wurden zum Betrieb nur Original GARDENA Ersatz­ und Verschleißteile verwendet. Normale Abnutzung von Teilen und Komponenten, optische Veränderungen, sowie Verschleiß­ und Verbrauchsteile, sind von der Garantie ausgeschlossen.

  • Seite 21: Produkthaftung

    Wir weisen ausdrücklich darauf hin, dass wir in Übereinstimmung mit dem Produkthaftungsgesetz nicht für Schäden haften, die durch unsere Produkte entstehen, wenn diese unsachgemäß und nicht durch einen von uns autori- sierten Servicepartner repariert wurden oder wenn keine Original GARDENA Teile oder von uns zugelassene Teile verwendet wurden.
  • Seite 22 France # 8355 comuna Las Condes UAB Husqvarna Lietuva Autoput za Novi Sad bb © GARDENA © GARDENA http : // www.gardena.com / fr Ateities pl. 77C 11273 Belgrade Phone: (+ 56) 2 202 4417 Manufacturing GmbH Manufacturing GmbH Dalton @ maga.cl N°...
