Art. 19032
DE
Betriebsanleitung

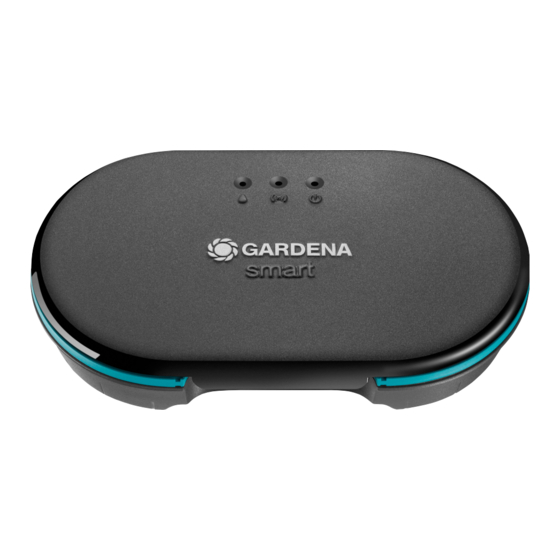

smart Irrigation Control Bewässerungssteuerung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena smart

Inhaltszusammenfassung für Gardena smart

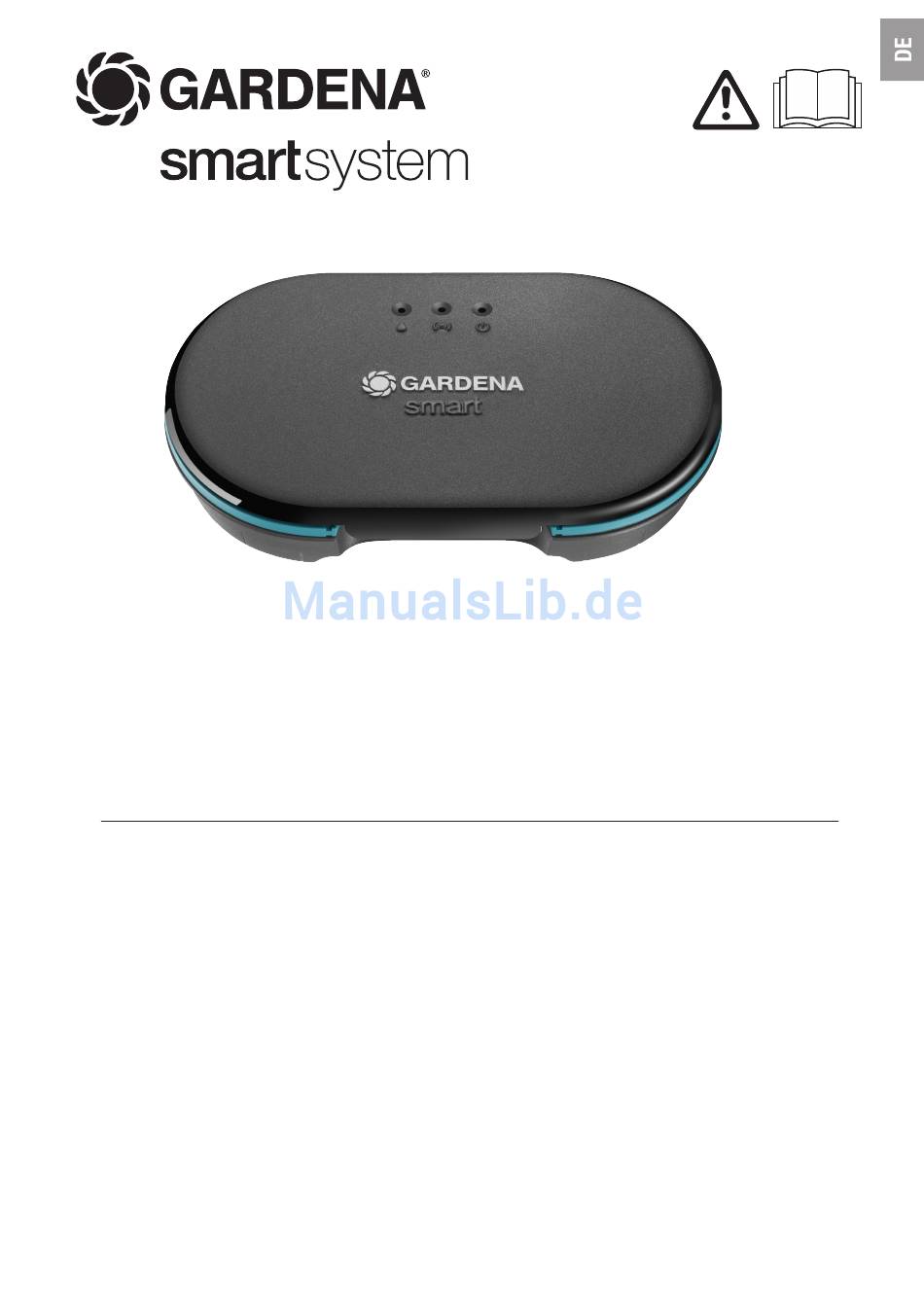

  • Seite 1 Art. 19032 Betriebsanleitung smart Irrigation Control Bewässerungssteuerung...

  • Seite 2: Inhaltsverzeichnis

    GARDENA smart Irrigation Control Bewässerungssteuerung 24 V 1. SICHERHEIT ..........4 2.

  • Seite 3: Bestimmungsgemäße Verwendung

    Sie kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden. Die GARDENA smart Irrigation Control Bewässerungssteuerung ist Teil eines Bewässerungs systems und ist nur zusammen mit dem GARDENA smart Gateway Art. 19000 programmierbar. Die GARDENA smart Irrigation Control Bewässerungssteuerung wird über die GARDENA smart system App automatisch gesteuert.

  • Seite 4: Sicherheit

    Dieses Produkt erzeugt beim Der Stromverbrauch pro Kanal Betrieb ein elektromagnetisches darf 500 mA nicht übersteigen Feld. Dieses Feld kann sich unter (ein GARDENA Bewässerungsventil bestimmten Bedingungen auf Art. 1278 benötigt 150 mA). die Funktionsweise aktiver oder passiver medizinischer Implanta- te auswirken.

  • Seite 5: Persönliche Sicherheit

    Persönliche Sicherheit Schützen Sie das Produkt vor direk- ter Sonnen einstrahlung. GEFAHR! Erstickungsgefahr! Vorsicht bei Berührung Kleinere Teile können leicht der Ventile! verschluckt werden. Durch den Metallteile können sich erhitzen. Polybeutel besteht Erstickungs- gefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

  • Seite 6: Montage

    2. MONTAGE Bewässerungssteuerung an die Wand montieren: Die beiden Schrauben und Dübel sind im Lieferumgang enthalten. Der Abstand der Bohrungen beträgt 120 mm. 1. Nehmen Sie die Abdeckung...
  • Seite 7 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s 120 mm 2. Markieren Sie die Positionen der Bohrungen. Halten Sie dazu die Bewässerungssteuerung an die Wand, bringen diese ins Lot und markieren Sie 2 Löcher im Abstand von 120 mm. 3.

  • Seite 8: Installation

    3. INSTALLATION Kabelzugentlastung abnehmen: S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s v Lösen Sie beide Schrauben und nehmen Sie die Kabelzug entlastung...

  • Seite 9: Anschlussübersicht

    Anschluss-Übersicht: S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M PUMP CONTROL 24 VAC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C (ART.

  • Seite 10: Ventile An Die Ventilbox Anschließen

    Ventile an die Ventilbox anschließen: Stellen Sie sicher, dass die Klemmleiste korrekt in die Ventilbox eingebaut wurde. 1 2 3 4 5 6 C C C C (ART. 1278) (ART. 1278) (ART. 1278) v Markieren Sie die Ventile (1 – 6) mit den gelben Aufklebern der Ventilbox. (Somit können die Anschlussklemmen VALVES 1 –...
  • Seite 11 " 1 2 3 4 5 6 C C C C v Verbinden Sie ein Kabel des Ventils V1 mit der Anschlussklemme 1 der Ventilbox. v Verbinden Sie ein Kabel des Ventils V2 mit der Anschlussklemme 2 der Ventilbox. v Verbinden Sie ein Kabel des Ventils V3 mit der Anschlussklemme 3 der Ventilbox.
  • Seite 12 § 1 2 3 4 5 6 C C C C v Verbinden Sie das andere Kabel des Ventils V1 mit der Anschluss- klemme C der Ventilbox. (Alle 4 Anschlussklemmen C sind miteinander verbunden und gleichwertig). v Verbinden Sie das andere Kabel des Ventils V2 mit der Anschluss- klemme C der Ventilbox.

  • Seite 13: Ventilbox Mit Der Bewässerungs Steuerung Verbinden

    Ventilbox mit der Bewässerungs steuerung verbinden: Tipp: Drücken Sie die Anschlussklemme mit dem Zeigefinger, einem Schraubendreher oder Kugelschreiber nieder, um die Kabel anzuschließen. Mit dem GARDENA Verbindungskabel Art. 1280 können bis zu 6 Ventile mit der Bewässerungs steuerung verbunden werden. S/N: 00000000...
  • Seite 14 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C v Verbinden Sie eine Anschlussklemme C der Ventilbox mit der blauen Anschlussklemme C der Bewässerungssteuerung.

  • Seite 15: Pumpe Anschließen

    Sie können z. B. eine Gartenpumpe über den Masterkanal aktivieren, damit die Pumpe die Bewässerungsanlage immer dann versorgt, wenn ein Ventil aktiviert wird. Die Pumpe kann z. B. über die GARDENA Pumpensteuerung Art. 1273, die am Masterkanal angeschlossen ist, eingeschaltet werden. &...

  • Seite 16: Netzteil Anschließen

    Netzteil anschließen: ACHTUNG! Zerstörung der Bewässerungssteuerung, wenn das Netzteil an anderen Anschlussklemmen als den 24 V AC-Anschlussklemmen angeschlossen wird! V Schließen Sie das Netzteil nur an den 24 V (AC)-Klemmen an. ACHTUNG! Zerstörung der Bewässerungssteuerung durch Kurzschluss! V Prüfen Sie die gesamte Verkabelung bevor Sie das Netzteil einstecken.
  • Seite 17 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M 24 VAC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C 1. Verbinden Sie beide Kabel mit den Anschlussklemmen 24 V AC der Bewässerungssteuerung.

  • Seite 18: Abdeckung Schließen

    Abdeckung schließen: S/N: 00000000 24 VAC VALVES MASTER RESET 5s 1. Setzen Sie die Kabelzugentlastung auf und ziehen Sie die beiden Schrauben fest. 2. Drücken Sie die Abdeckung auf die Bewässerungssteuerung auf.

  • Seite 19: Bedienung

    4. BEDIENUNG LED-Anzeigen: LED Netzanschluss: Grün: Am Netz angeschlossen LED Verbindungs-Anzeige / Signalstärke: Grün blinkend: Beim Anmelden Grün: Hohe Signalstärke Gelb: Mittlere Signalstärke Rot: Überstrom/Unterstrom Rot blinkend: Ventil-Fehler LED Aktive Bewässerung: Grün...

  • Seite 20: Bedienung Über Die Gardena Smart System App

    Mit der GARDENA smart system App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart system App kann über den Apple App Store oder den Google Play Store heruntergeladen werden. Für die Einbindung ist ein mit dem Internet verbundenes GARDENA smart Gateway erforderlich.

  • Seite 21: Werkseinstellung

    Werkseinstellung: S/N: 00000000 24 VAC VALVES MASTER RESET 5s Die smart Bewässerungs steuerung wird in die Werkseinstellung zurück- gesetzt. v Drücken Sie kurz die Reset-Taste Erneute Einbindung. – oder – v Halten Sie die Reset-Taste für min. 5 Sekunden gedrückt.

  • Seite 22: Wartung

    5. WARTUNG Bewässerungs steuerung reinigen: Verwenden Sie keine ätzenden oder scheuernden Putzmittel. v Bewässerungs steuerung mit einem feuchten Tuch reinigen (keine Lösungsmittel verwenden). 6. LAGERUNG Außerbetriebnahme: Das Produkt muss für Kinder unzugänglich aufbewahrt werden. v Lagern Sie die Bewässerungs steuerung nicht draußen, wenn sie nicht benutzt wird.

  • Seite 23: Fehlerbehebung

    7. FEHLERBEHEBUNG Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.de/faq www.gardena.at/faq www.gardena.ch/de/faq Problem Mögliche Ursache Abhilfe LED leuchtet rot Uberstrom / v Prüfen Sie den Strom- Unterstrom. anschluss. LED blinkt rot Ventil-Fehler. v Prüfen Sie, ob das Ventil zuviel Strom benötigt.
  • Seite 24 HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durch- geführt werden, die von GARDENA autorisiert sind.

  • Seite 25: Technische Daten

    Netzfrequenz Nennleistung Bereitschafts-Leistung (ca.) Ausgangsspannung V (AC) Max. Ausgangsstrom EU-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (smart Irrigation Control Bewässerungssteuerung Art. 19032) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.gardena.com/int/support/safety-regulations...

  • Seite 26: Lieferbares Zubehör

    9. LIEFERBARES ZUBEHÖR GARDENA Pumpensteuerung Art. 1273 GARDENA Bewässerungsventil 24 V Art. 1278 GARDENA Ventilboxen Art. 1254 / 1255 GARDENA Verbindungskabel Art. 1280 GARDENA Anschlussklemmen Art. 1282...

  • Seite 27: Service / Garantie

    Wir bieten Ihnen umfangreiche Serviceleistungen: • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur-service – Abhol-Service: Abholung innerhalb von 2 Tagen –...

  • Seite 28: Produkthaftung

    Garantie: Im Garantiefall sind die Serviceleistungen für Sie kostenlos. GARDENA Manufacturing GmbH gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Produktes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Produktes oder durch die kostenlose Reparatur des eingesandten Produktes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:...
  • Seite 29 # 8355 comuna Las Condes Gardena Division Autoput za Novi Sad bb © GARDENA © GARDENA Phone: (+ 56) 2 202 4417 http : // www.gardena.com / fr Ateities pl. 77C 11273 Belgrade Manufacturing GmbH Manufacturing GmbH Dalton @ maga.cl N°...
