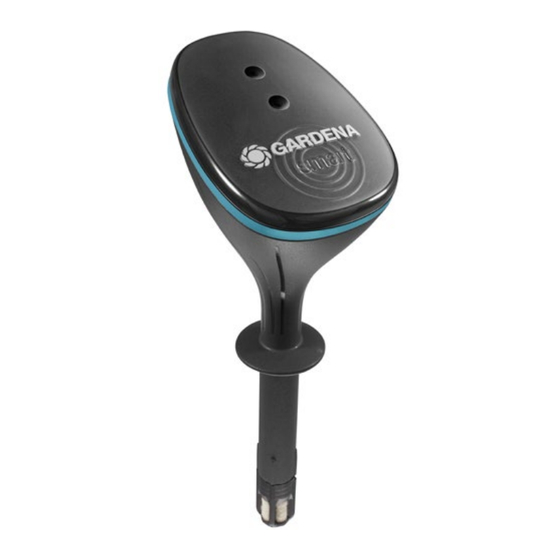

Gardena smart Sensor Betriebsanleitung

Gardena smart Sensor Betriebsanleitung

Vorschau ausblenden Andere Handbücher für smart Sensor:
Inhaltsverzeichnis

Werbung

Quicklinks

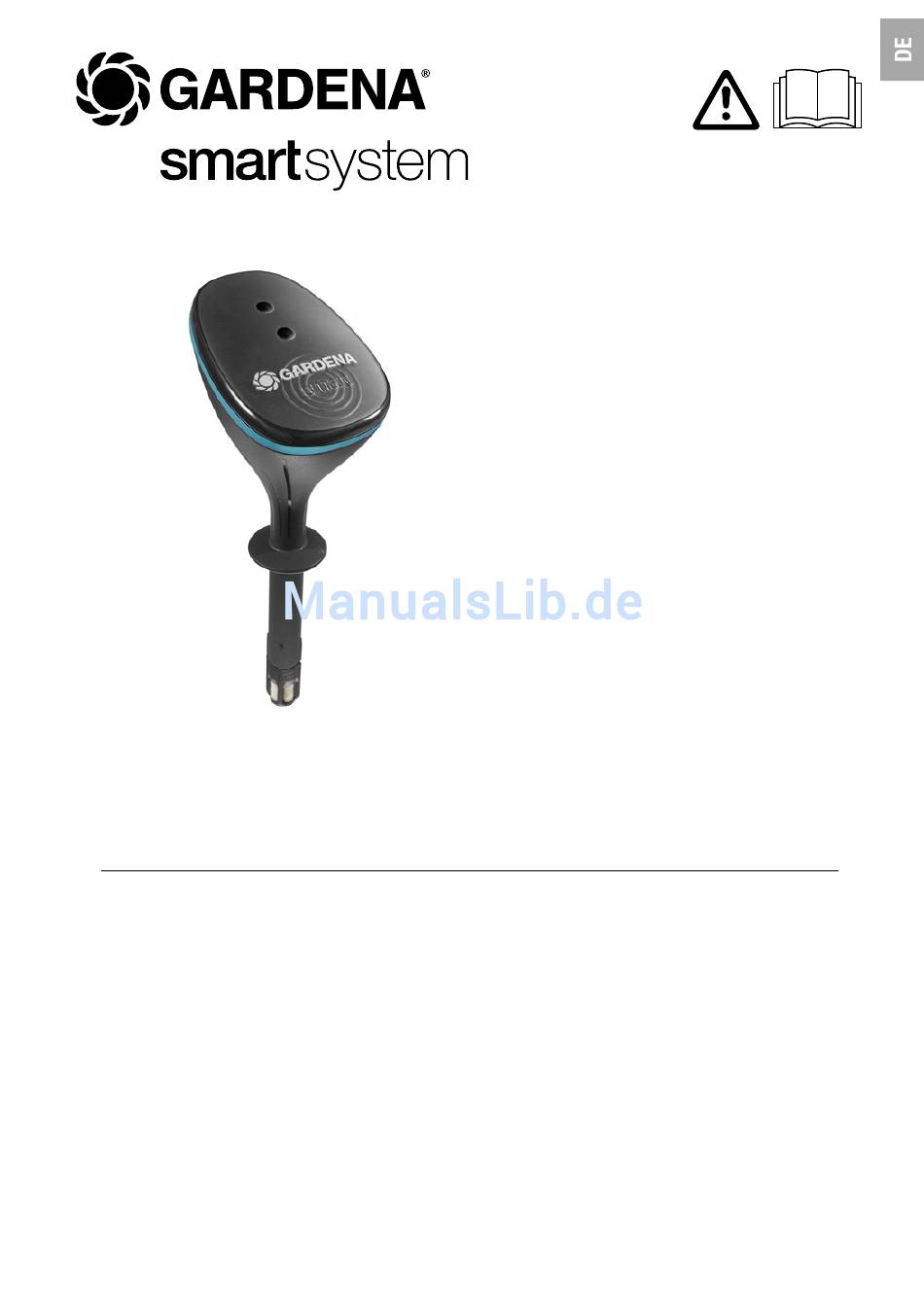

Art. 19030
DE
Betriebsanleitung
smart Sensor

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena smart Sensor

Inhaltszusammenfassung für Gardena smart Sensor

  • Seite 1 Art. 19030 Betriebsanleitung smart Sensor...

  • Seite 2: Inhaltsverzeichnis

    GARDENA smart Sensor 1. SICHERHEIT ..........

  • Seite 3: Bestimmungsgemäße Verwendung

    Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen. Bestimmungsgemäße Verwendung: Der GARDENA smart Sensor ist für die private Nutzung im Haus- und Hobbygarten und in Gewächshäusern für den ausschließlichen Einsatz im Außenbereich zur Steuerung des smart system unter Einbeziehung der Bodenfeuchte, Lichtinten sität und Temperatur bestimmt.

  • Seite 4: Sicherheit

    1. SICHERHEIT Wichtig! Überprüfen Sie den Arbeitsbereich Lesen Sie die Gebrauchsanwei­ (Sensor muss sich außerhalb vom sung sorgfältig und bewahren Mähbereich befinden). Sie diese zum Nachlesen auf. Keine Benutzung beschädigter Produkte. Alle Teile umgehend vorschriftsgemäß entsorgen GEFAHR! (siehe Kapitel 6. LAGERUNG Erstickungsgefahr! „Entsorgung / Verbrauchte Batterien Kleinere Teile können leicht...
  • Seite 5 Batterien: Keine Akkus verwenden. Um bei längerer Abwesenheit einen Aus Gründen der Funktionssicherheit Ausfall des Sensors durch schwache dürfen im Sensor nur 2 x Alkali- Batterien zu verhindern, sind die Mangan (Alkaline) Batterien Typ Batterien zum gegebenen Zeitpunkt LR6 (AA) (Mignon) verwendet werden auszutauschen.

  • Seite 6: Funktion

    2. FUNKTION Der Sensor misst die Bodenfeuchtigkeit im Wurzelbereich der Pflanzen, die Lichtstärke und die Umgebungstemperatur automatisch und sendet die Messergebnisse an das Gateway. (Die Werte sind über die GARDENA smart system App ablesbar.) Anzeigen / Sensoren: Lichtsensor Connection­LED: Grün blinkend: Beim Anmelden Grün für 20 Sek.:...

  • Seite 7: Inbetriebnahme

    3. INBETRIEBNAHME Batterien einlegen: Die Batterien sind nicht im Lieferumfang enthalten. Der Sensor darf nur mit 2 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) betrieben werden. Die Betriebsdauer beträgt ca. 6 Monate. Abhängig von Außentem peratur und Häufigkeit der Übertragungen kann die Betriebsdauer variieren. ACHTUNG! Es dürfen keine Akkus verwendet werden! 1.

  • Seite 8: Richtiger Standort

    Richtigen Standort wählen: Richtiger Standort: Der Sensor muss an einer Stelle im Bewässerungsbereich platziert werden, an der er den selben klimatischen Bedingungen (Sonne, Wind, Regen, etc.) ausgesetzt ist wie die Pflanzen, deren Zustand angezeigt werden soll. Falscher Standort: Der Sensor darf nicht von benachbarten Pflanzen abgedeckt werden. Schattenbereiche sind zu vermeiden.

  • Seite 9: Sensor Einpflanzen

    Abhängig vom Boden kann es bis zu einigen Stunden dauern, bis der Sensor die tatsächliche Bodenfeuchtigkeit erfasst. TIPP: GARDENA Micro­Drip­System anschließen: Damit bei Verwendung des GARDENA Micro-Drip-Systems die aus- gebrachte Wassermenge von der Sensorspitze erfasst wird, sollte ein Tropfer unmittelbar über dem Messfühler angebracht werden.

  • Seite 10: Bedienung

    4. BEDIENUNG Bedienung über die GARDENA smart system App: Mit der GARDENA smart system App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart system App kann über den Apple App Store oder den Google Play Store heruntergeladen werden.

  • Seite 11: Werkseinstellung

    Werkseinstellung: Der smart Sensor wird in die Werkseinstellung zurückgesetzt. v Drücken Sie kurz die Reset-Taste Erneute Einbindung. – oder – v Halten Sie die Reset-Taste für min. 5 Sekunden gedrückt. Löscht die bestehende Einbindung und ermöglicht eine erneute Einbindung z. B. ein anderes Gateway.

  • Seite 12: Wartung

    Der Filz der Spitze darf nicht mit Fett / Öl in Berührung kommen. v Sensorspitze mit klarem Wasser reinigen. Die Sensorspitze kann bei beschädigtem Filz über den GARDENA Service bestellt werden. v Sensorspitze abschrauben und neue Sensorspitze aufschrauben.

  • Seite 13: Lagerung

    6. LAGERUNG Außerbetriebnahme: Das Produkt muss für Kinder unzugänglich aufbewahrt werden. 1. Zur Schonung der Batterien sollten diese entnommen werden (siehe 3. INBETRIEBNAHME). 2. Sensor an einem trockenen, frostfreien Ort lagern. Entsorgung: (gemäß RL2012/19/EU) Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß...

  • Seite 14: Fehlerbehebung

    Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.de/faq www.gardena.at/faq www.gardena.ch/de/faq HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service­Center. Reparaturen dürfen nur von den GARDENA Service­Centern sowie von Fachhändlern durchge­ führt werden, die von GARDENA autorisiert sind.

  • Seite 15: Technische Daten

    Batterien Typ LR6 (AA) (Mignon) ca. 6 Monate mit Alkaline Batterien Betriebsdauer der Batterien (min. 2000 mAh) EU-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (Art. 19030) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.gardena.com/int/support/safety­regulations...

  • Seite 16: Lieferbares Zubehör

    9. LIEFERBARES ZUBEHÖR GARDENA Sensorspitze Zum Austausch bei Art. 19030­00.620.00 mit Filzscheiben beschädigter Sensorspitze. (über den GARDENA Service)

  • Seite 17: Service / Garantie

    Wir bieten Ihnen umfangreiche Serviceleistungen: • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur­service – Abhol­Service: Abholung innerhalb von 2 Tagen –...

  • Seite 18: Verschleißteile

    Betriebsanleitung behandelt. • Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu reparieren. • Es wurden zum Betrieb nur Original GARDENA Ersatz­ und Verschleißteile verwendet. Normale Abnutzung von Teilen und Komponenten, optische Veränderungen, sowie Verschleiß­ und Verbrauchsteile, sind von der Garantie ausgeschlossen.

  • Seite 19: Produkthaftung

    Wir weisen ausdrücklich darauf hin, dass wir in Übereinstimmung mit dem Produkthaftungsgesetz nicht für Schäden haften, die durch unsere Produkte entstehen, wenn diese unsachgemäß und nicht durch einen von uns autori- sierten Servicepartner repariert wurden oder wenn keine Original GARDENA Teile oder von uns zugelassene Teile verwendet wurden.
  • Seite 20 Autoput za Novi Sad bb # 8355 comuna Las Condes © GARDENA © GARDENA Phone: (+ 56) 2 202 4417 http : // www.gardena.com / fr Ateities pl. 77C 11273 Belgrade Manufacturing GmbH Manufacturing GmbH N° AZUR : 0 810 00 78 23...
