Inhaltszusammenfassung für Gardena SMART SYSTEM Gateway

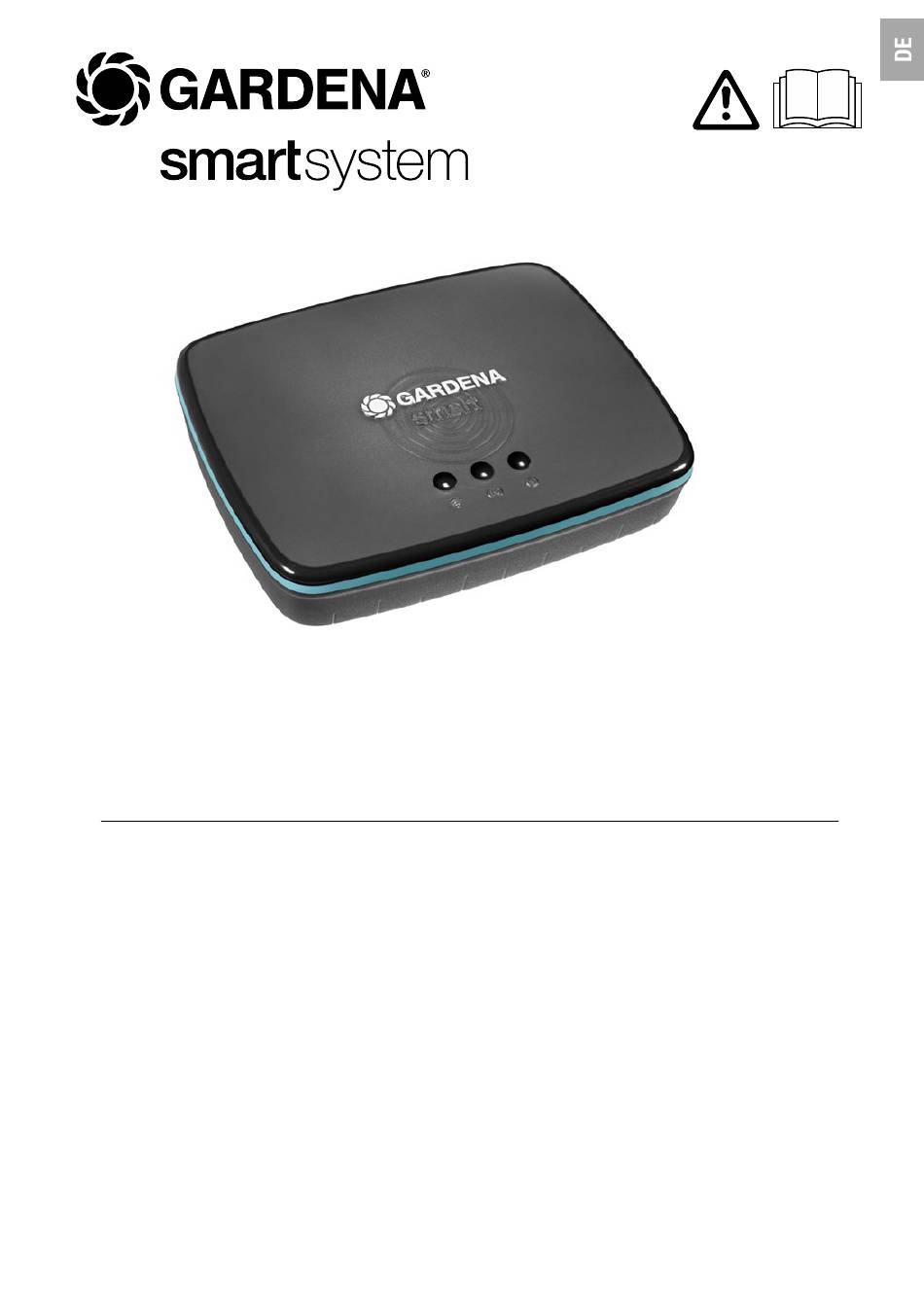

  • Seite 1 Art. 19000 Betriebsanleitung smart Gateway...

  • Seite 2: Inhaltsverzeichnis

    GARDENA smart Gateway 1. SICHERHEIT ..........

  • Seite 3: Bestimmungsgemäße Verwendung

    Arzneimitteln stehen. Bestimmungsgemäße Verwendung: Das GARDENA smart Gateway ist zur automatischen Steuerung von smart system Produkten über die GARDENA smart system App im privaten Haus­ und Hobbygarten bestimmt. Das GARDENA smart Gateway wird über die GARDENA smart system App eingestellt und bedient.

  • Seite 4: Sicherheit

    1. SICHERHEIT Wichtig! Betreiben Sie das Produkt nur in Lesen Sie die Gebrauchsanwei­ Innenräumen. sung sorgfältig und bewahren Vermeiden Sie den Einfluss von Sie diese zum Nachlesen auf. Feuchtigkeit, Staub sowie Sonnen­ oder andere Wärme bestrahlung. GEFAHR! Die Funkübertragung kann durch Erstickungsgefahr! Fremdeinflüsse wie z.

  • Seite 5: Funktion

    2. FUNKTION LED-Anzeigen: Power-LED Connection-LED Internet-LED Internet­LED: Grün: mit Router und VPN verbunden Gelb: Hotspot­Modus – nicht mit Router verbunden Gelb blinkend: mit dem Smartphone verbunden Rot: nicht verbunden Rot blinkend: mit Router verbunden; nicht mit VPN verbunden Connection­LED: Grün blinkend: Daten empfangen Gelb blinkend: Daten senden Power­LED: Grün:...

  • Seite 6: Inbetriebnahme

    3. INBETRIEBNAHME Lieferumfang: – Gateway Einheit – Netzteil – Ethernet­Kabel An der Wand montieren: Die beiden Schrauben (nicht im Lieferumfang) zum Einhängen des Gateways müssen in einem Abstand von A horizontal 75 mm / B vertikal 50 mm eingeschraubt werden und der Schraubenkopf­Durchmesser darf max.
  • Seite 7 Inbetriebnahme des smart Gateways: Für die Installation des Gateways ist eine Internetverbindung erforderlich. Das Gateway kann über LAN oder WLAN mit dem Internet verbunden wer­ den. 1. Verbinden Sie das Gateway über das mitgelieferte Netzteil mit dem Stromnetz. Im Selbsttest leuchtet die Power-LED für ca.
  • Seite 8 Gateway erfolgreich aktualisiert. Nun kann das Gateway eingebunden werden. 2. Laden Sie die GARDENA smart system App aus dem Apple App Store oder dem Google Play Store. 3. Befolgen Sie die Anweisungen in der App.
  • Seite 9 Mit WLAN verbinden: Das Gateway stellt automatisch ein GARDENA Konfigurations­Netz bereit, weil das Gateway noch keine Verbindung zum Internet hat. Sobald die Inter­ net­LED dauerhaft gelb leuchtet, ist das Konfigurations­Netz erreichbar. Wie ein Netzname aussehen kann, wird in untenstehender Grafik beschrieben.
  • Seite 10 Gateway erfolgreich aktualisiert. Nun kann das Gateway eingebunden werden. 6. Laden Sie die GARDENA smart system App aus dem Apple App Store oder dem Google Play Store. 7. Befolgen Sie die Anweisungen in der App.
  • Seite 11 Achtung: Dieses Netz verfügt nicht über einen eigenen Internet zugang. Deshalb kann es vorkommen, dass Ihr Produkt automatisch das GARDENA Konfigurations­Netz wieder verlässt. In diesem Fall müssen Sie die ent­ sprechende Option auf Ihrem Produkt deaktivieren. Beachten Sie, dass Ihr Browser Cookies und JavaScript aktiviert haben muss, sonst kann die Seite nicht dargestellt werden.

  • Seite 12: Bedienung

    4. BEDIENUNG Bedienung über die GARDENA smart system App: Mit der GARDENA smart system App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart system App kann über den Apple App Store oder den Google Play Store heruntergeladen werden.

  • Seite 13: Werkszustand Wieder Herstellen

    Werkszustand wieder herstellen: Das smart Gateway wird in den Werkszustand zurückgesetzt. 1. Trennen Sie das Gateway vom Netz. 2. Halten sie die Reset­Taste gedrückt, verbinden Sie das Gateway mit dem Netz und warten Sie, bis die Power­LED gelb leuchtet. 3. Lassen Sie die Reset­Taste los und warten Sie, bis die Power­LED grün leuchtet.

  • Seite 14: Wartung

    5. WARTUNG Gateway reinigen: Es dürfen keine ätzenden oder scheuernden Putzmittel verwendet werden. v Gateway mit einem feuchten Tuch reinigen (keine Lösungsmittel verwenden). 6. LAGERUNG Außerbetriebnahme: Das Produkt muss für Kinder unzugänglich aufbewahrt werden. v Produkt nicht draußen lagern, wenn es nicht benutzt wird. Entsorgung: (gemäß...

  • Seite 15: Fehlerbehebung

    Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.de/faq www.gardena.at/faq www.gardena.ch/de/faq HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service­Center. Reparaturen dürfen nur von den GARDENA Service­Centern sowie von Fachhändlern durchge­ führt werden, die von GARDENA autorisiert sind.

  • Seite 16: Technische Daten

    V (DC) Abmessungen (B x H x T) 57 x 128 x 58 Gewicht EU-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (Art. 19000) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU­Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.gardena.com/int/support/safety­regulations...

  • Seite 17: Service / Garantie

    Wir bieten Ihnen umfangreiche Serviceleistungen: • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur­service – Abhol­Service: Abholung innerhalb von 2 Tagen –...

  • Seite 18: Produkthaftung

    Betriebsanleitung behandelt. • Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu reparieren. • Es wurden zum Betrieb nur Original GARDENA Ersatz­ und Verschleißteile verwendet. Normale Abnutzung von Teilen und Komponenten, optische Veränderungen, sowie Verschleiß­ und Verbrauchsteile, sind von der Garantie ausgeschlossen.
  • Seite 19 Autoput za Novi Sad bb # 8355 comuna Las Condes © GARDENA © GARDENA Phone: (+ 56) 2 202 4417 http : // www.gardena.com / fr Ateities pl. 77C 11273 Belgrade Manufacturing GmbH Manufacturing GmbH N° AZUR : 0 810 00 78 23...
