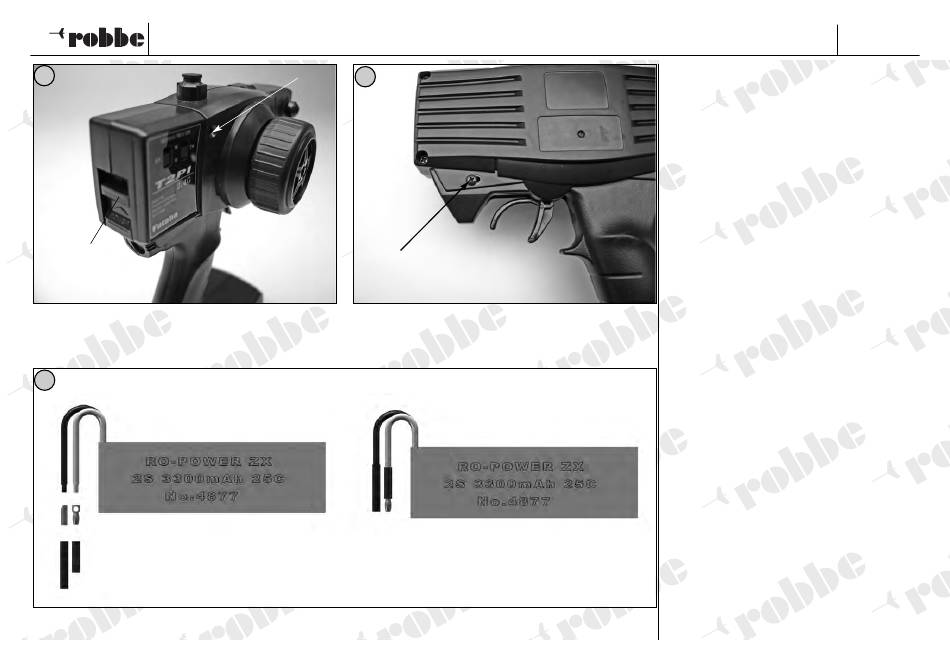

Bild 6, Schalter und Betriebsanzeige
-
L:
Ein / Aus-Schalter
Den Schalter zum Einschalten des Senders nach oben
schieben.
Leuchtet die rote LED, ist der Sender betriebsbereit. Bei
absinkender Spannung blinkt die LED. Den Betrieb ein-
stellen, Batterien austauschen.
Bild 7, Wegeinstellung Gas-Bremshebel
- Der Weg des Gas-Bremshebels ist auf ca. 70% Gas
und 30% Bremse eingestellt.
Wird für andere Anwendungen ein Weg von 50% zu
50% gewünscht, die Schraube "M" lösen. Schieber
"I" nach links verschieben und Schraube wieder fest-
ziehen.
Der Gas-Bremshebel sowie die Reverse-Schalter sind
für dieses Modell werksseitig voreingestellt. Hier keine
Veränderungen vornehmen.
Bild 8
- Den Fahrakku mit Steckverbindungen versehen:
Rotes Kabel (Pluspol): Stecker
Schwarzes Kabel (Minuspol): Buchse
- Steckverbindungen entsprechend an die Akkukabel
löten und mit Schrumpfschlauch isolieren.
