Technische Daten
Länge:
Breite:
Höhe:
Verdrängung:
Verehrter Kunde,
Sie haben sich für ein montiertes Modellboot aus dem
Hause robbe Modellsport entschieden. Dafür danken wir
Ihnen.
Das Modell ist nach wenigen Handgriffen fahrfertig. Um
Ihnen den sicheren Betrieb dieses Modells zu erleichtern,
sollten Sie unbedingt diese Anleitung und die beiliegenden
Informationsblätter vor der ersten Inbetriebnahme genau
durchlesen.
Gesteuerte RC Funktionen
Rudersteuerung
Motor vorwärts - stop
Nicht enthaltenes, jedoch erforderliches bzw. empfohle-
nes Zubehör
Stck. Bezeichnung
4
Mignon-Batterie (nicht aufladbar)
für Sender
1
LiPo -Akku 2S1P 7,4 V, 3300 mAh
1
Power Peak® LiPoly 300 EQ
oder
1
Power Peak® A4 EQ LCD
1
Ladekabel, Gold, GO 3,5
Kleb- und Schmierstoffe
Klebstoffe sind nicht erforderlich.
Zur Schmierung der Welle robbe Präzisionsfett, Bestell
Nr. 5532 verwenden.
Zum Abkleben des Cockpitrands ist wasserfestes Klarsicht-
Klebeband erforderlich.
© robbe Modellsport
Erforderliches Werkzeug
Kleiner Kreuzschlitzschraubendreher
Spitzzange
ca. 490 mm
Lötkolben mit Zubehör
ca. 230 mm
Inbusschlüssel SW 1,5 für Motorkupplung (enthalten)
ca. 130 mm
Inbusschlüssel SW 2,5 für Motorschrauben (enthalten)
ca. 1000 g
Allgemeine Hinweise für den Bauablauf
Verschaffen Sie sich in Verbindung mit den Abbildungen und
den dazugehörigen Kurztexten einen Überblick über die
jeweiligen Bauschritte.
Richtungsangaben wie z. B. „rechts" sind in Fahrtrichtung
zu sehen.
Zur Inbetriebnahme muss sich der Gas-Bremshebel in der
Stellung „Motor aus" befinden, den Sender einschalten. Erst
dann den Akku anschließen.
Zum Ausschalten immer die Verbindung Akku - Motorregler
trennen, erst dann den Sender ausschalten.
Die Anleitungen und die Sicherheitshinweise des LiPo-
Akkus und des Ladegeräts vor der Inbetriebnahme genau
durchlesen.
No.
8008
Lackierung und Dekorbilder
Das Modell ist bereits mit Dekor versehen. Eine Lackierung
4877
ist nicht erforderlich.
8505
Darauf achten, dass das Dekor nicht mit agressiven
8559, 8560
Reinigern in Berührung kommt. Die Oberfläche kann
8256
dadurch beschädigt werden.
Ersatzteilliste Rapido
Bestell-Nr.
Bezeichnung
1497
Oberfl.Schiffsschr.2-Bl.R D33
1747
Navy-Direkt-Kupplg. Ext. Ø5/4x30
20-6852
Welle 4X168
50590008
Klettband Straps 13x200mm 10 St.
Bau- und Bedienungsanleitung
Rapido RTR
2
7506
Schlauch 3,5X5,5X1000mm
60-0334
Ruderwelle+Ruderblatt, verlötet
60-03296
Rapido Deckel
F1379
Servo S 3115 Micro
F0966
Empfänger R-603 GF 2,4 GHz FHSS
8632
Regler Roxxy Bl Control 950-6
4785
E-Motor Roxxy Bl Inrunner 3650/04

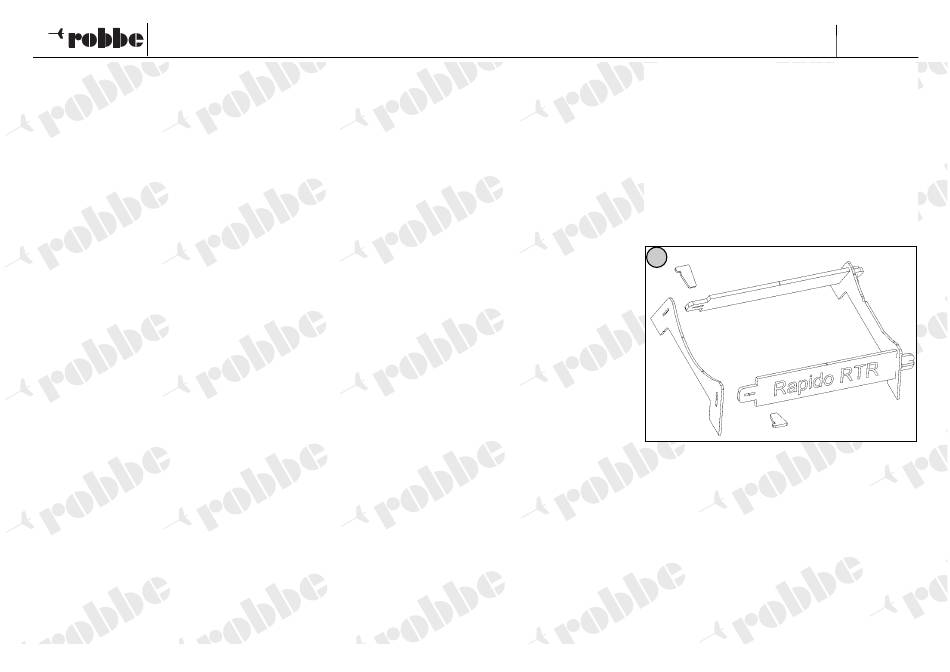

Bild 1, Bootsständer
- Bootständer aus den Einzelteilen gemäß Abbildung mon-
tieren. Die Auflagen können mit Schaumstoff (nicht enthal-
ten) beklebt werden, um den Rumpf nicht zu verkratzen.
1
