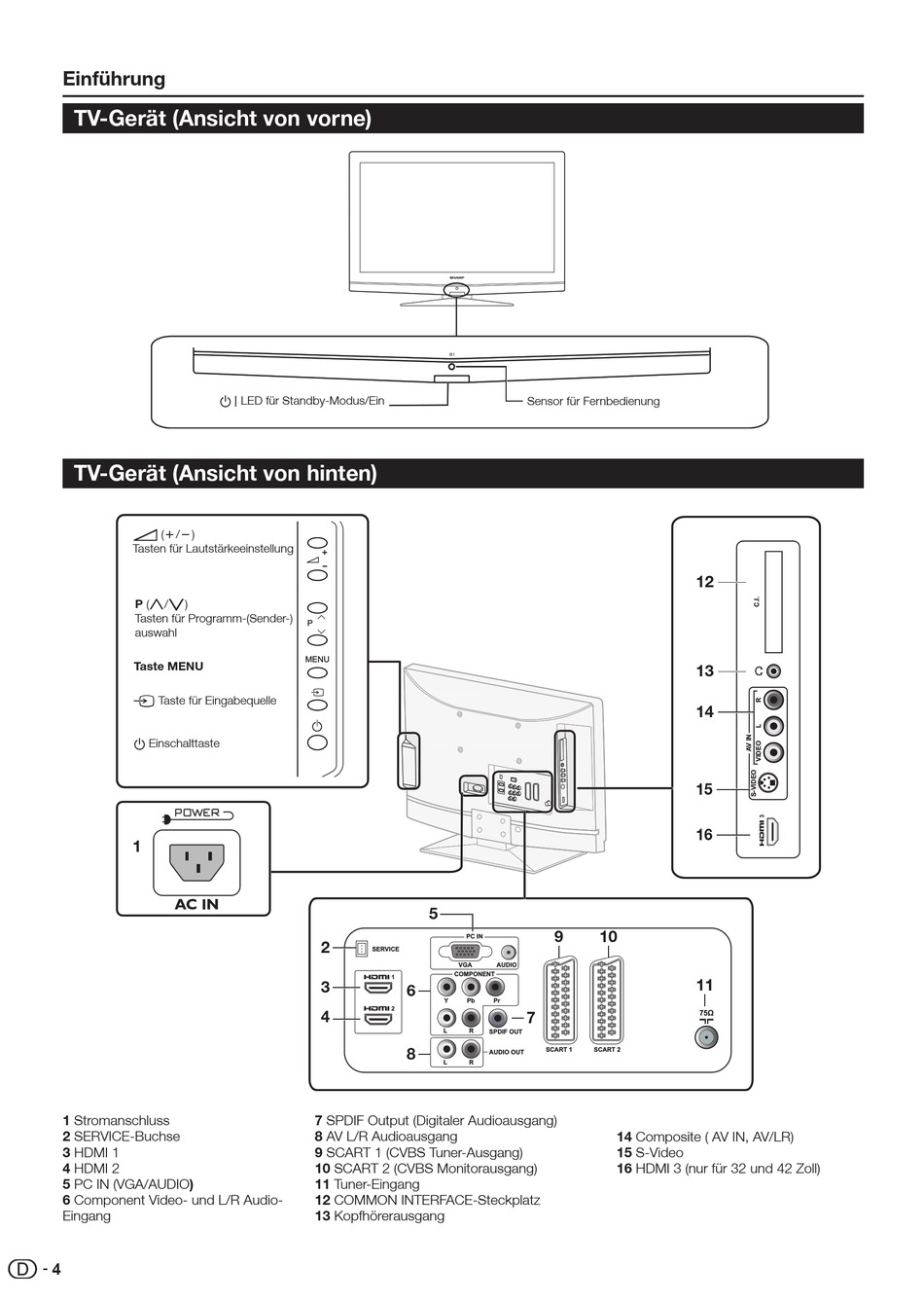

einführung
tV-Gerät (ansicht von vorne)
B LED für Standby-Modus/Ein
tV-Gerät (ansicht von hinten)
i (k/l)
Tasten für Lautstärkeeinstellung
P (r/s)
Tasten für Programm-(Sender-)
auswahl
taste Menu
b Taste für Eingabequelle
a Einschalttaste
1
1 Stromanschluss
2 SERVICE-Buchse
3 HDMI 1
4 HDMI 2
5 PC IN (VGA/AUDIO)
6 Component Video- und L/R Audio-
Eingang
4
P
MENU
5
PC IN
2
SERVICE
VGA
COMPONENT
3
6
Y Pb
4
L R
8
L R
7 SPDIF Output (Digitaler Audioausgang)
8 AV L/R Audioausgang
9 SCART 1 (CVBS Tuner-Ausgang)
10 SCART 2 (CVBS Monitorausgang)
11 Tuner-Eingang
12 COMMON INTERFACE-Steckplatz
13 Kopfhörerausgang
Sensor für Fernbedienung
9 10
AUDIO
Pr
7
SPDIF OUT
SCART 1 SCART 2
AUDIO OUT
14 Composite ( AV IN, AV/LR)
15 S-Video
16 HDMI 3 (nur für 32 und 42 Zoll)
12
13
14
15
16
11
75Ω
