3.4 Kombination Rütte legge/ Packerwalze
3.4.1 Die AMAZONE-Rüttelegge ist in Kombination mit der AMAZONE-Packer-
walze ein ideales, nahezu auf allen Böden einsetzbares Saatbettaufbereitungs-
gerät. Die Zinken der Rüttelegge zerkleinern und lockern den Boden , während
die Packerwalze den Boden packt und so weit verfestigt , daß bei einer direkten
Einsaat ein schnelles Auflaufen der Saat ermöglicht wird . Die Packerwalze ga-
rantiert neben der Packerwirkung und der f< rümelwirkung außerdem eine exakte
Tiefensteuerung der Rüttelegge.

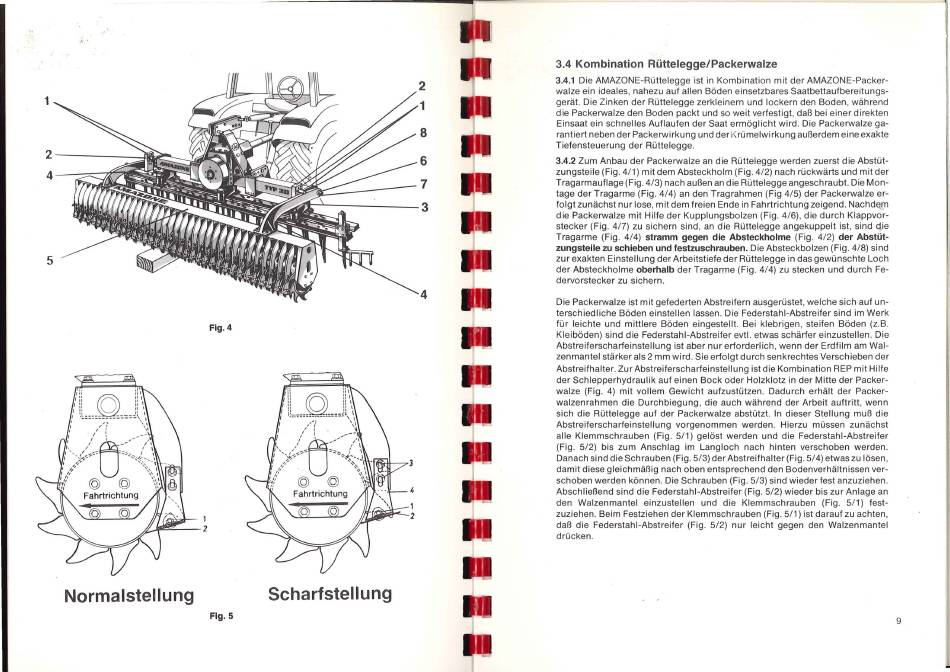

3.4.2 Zum Anbau der Packerwalze an die Rüttelegge werden zuerst die Abstüt-
zungsteile (Fig . 4/1) mit dem Absteckholm (Fig . 4/ 2) nach rückwärts und mit der
Tragarmauflage (Fig . 4/ 3) nach außen an die Rüttelegge angeschraubt. Die Mon-
tage der Tragarme (Fig . 4/4) an den Tragrahmen (Fig 4/ 5) der Packerwalze er-
folgt zunächst nur lose , mit dem freien Ende in Fahrtrichtung zeigend. Nachd ~m
die Packerwalze mit Hilfe der Kupplungsbolzen (Fig. 4/6) , die durch Klappvor-
stecker (Fig . 4/7) zu sichern sind , an die Rüttelegge angekuppelt ist, sind q,ie
Tragarme (Fig . 4/4) stramm gegen die Absteckholme (Fig. 4/2) der Abstüt-
zungsteile zu schieben und festzuschrauben. Die Absteckbolzen (Fig . 4/ 8) sind
zur exakten Einstellung der Arbeitstiefe der Rüttelegge in das gewünschte Loch
der Absteckholme oberhalb der Tragarme (Fig . 4/ 4) zu stecken und durch Fe-
dervorstecker zu sichern .
Die Packerwalze ist mit gefederten Abstreifern ausgerüstet, welche sich auf un -
terschiedliche Böden einstellen lassen . Die Federstahl -Abstreifer sind im Werk
für leichte und mittlere Böden eingestellt. Bei klebrigen , steifen Böden (z.B.
Kleiböden) sind die Federstahl-Abstreifer evtl. etwas schärfer einzustellen . Die
Abstreiferscharfeinstellung ist aber nur erforderlich , wenn der Erdfilm am Wal-
zenmantel stärker als 2 mm wird . Sie erfolgt durch senkrechtes Verschieben der
Abstreifhalter. Zur Abstreiferscharfeinstellung ist die Kombination REP mit Hilfe
der Schlepperhydraulik auf einen Bock oder Holzklotz in der Mitte der Packer-
walze (Fig. 4) mit vollem Gewicht aufzustützen . Dadurch erhält der Packer-
walzenrahmen die Durchbiegung , die auch während der Arbeit auftritt, wenn
sich die Rüttelegge auf der Packerwalze abstützt. In dieser Stellung muß die
Abstreiferscharfeinstellung vorgenommen werden. Hierzu müssen zunächst
alle Klemmschrauben (Fig. 5/1) gelöst werden und die Federstahl -Abstreifer
(Fig . 5/2) bis zum Anschlag im Langloch nach hinten verschoben werden .
Danach sind die Schrauben (Fig . 5/3) der Abstreifhalter (Fig . 5/4) etwas zu lösen ,
damit diese gleichmäßig nach oben entsprechend den Bodenverhältnissen ver-
schoben werden können . Die Schrauben (Fig . 5/3) sind wiede r fest anzuziehen .
Abschließend sind die Federstahl -Abstreife r (Fig . 5/2) wieder bis zu r Anlage an
den Walzenmantel einzustellen und die Klemmschrauben (Fig . 5/1) fest -
zuziehen. Beim Festziehen der Klemmschrauben (Fig . 5/1) ist darauf zu achten ,
daß die Federstahl-Abstreifer (Fig. 5/2) nur leicht gegen den Walzenmantel
drücken .
