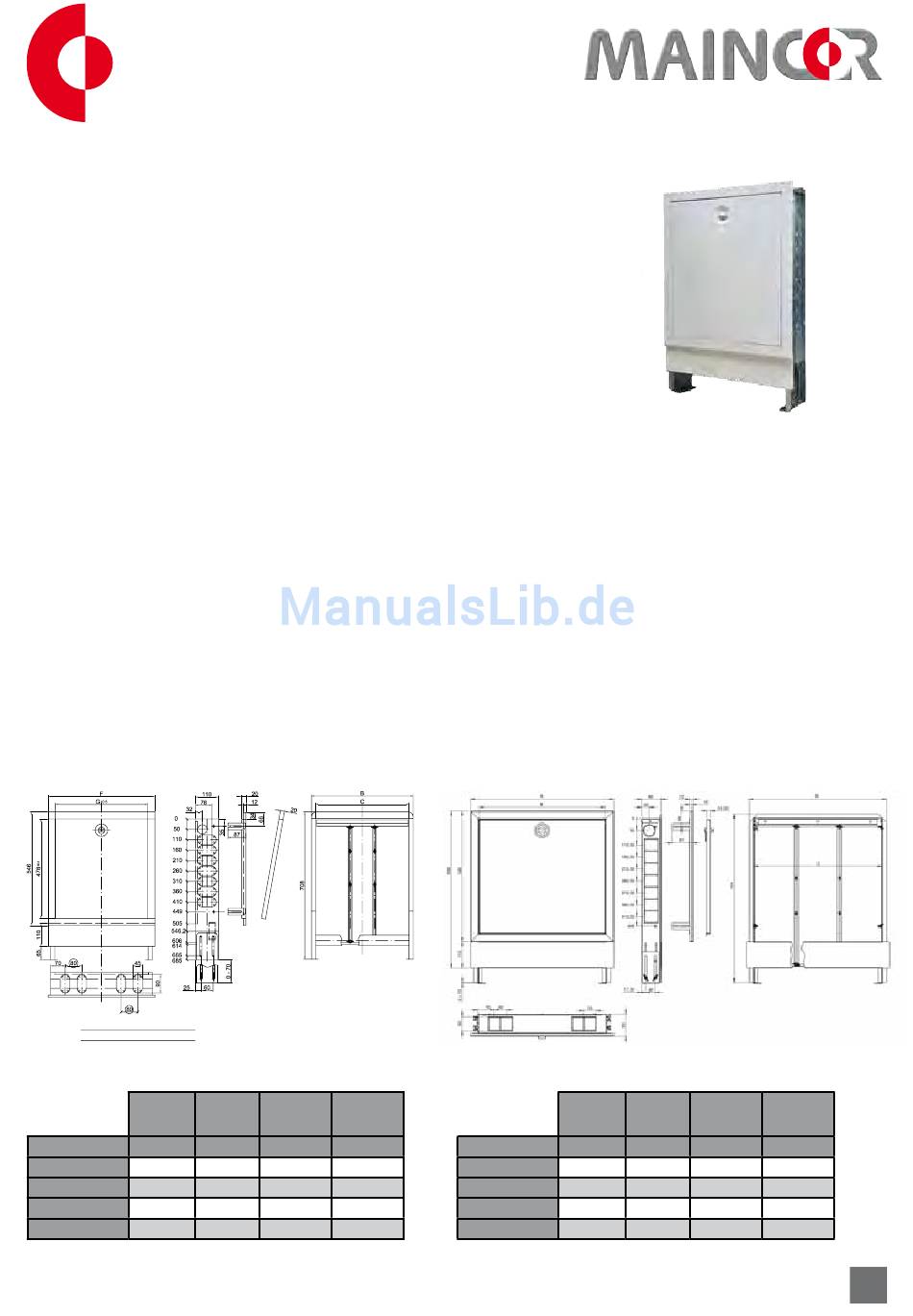

Verteilerschrank Unterputz

Der Maincor Verteilerschrank Unterputz ist aus galvanisch verzinktem
Stahlblech mit höhenverstellbarer Einbauzarge gefertigt. Die auf der
Rückwand eingebauten Befestigungsschienen dienen als Träger des
Heizkreisverteilers. Die höhenverstellbaren Schrankfüße dienen dem
sicheren Stand des Verteilers und der Nivellierung zum Anpassen an
den Estrich.
Anwendung
Der Verteilerschrank findet in Neu- und Altbauten seinen Einsatz um den Heizkreisverteiler sicher und
optisch ansprechend zu tragen. Der Verteiler wird mit den Füßen am Boden befestigt und nivelliert
(70mm Höhe sowie 110-140mm bzw. 80mm Tiefe). Der Verteiler sollte im oberen Drittel über die
Rückwand durch Schrauben befestigt werden.
Produkteigenschaften
UP 5
3 - 5 Kreise
Artikel Nummer 50911002
B (mm) 489
C (mm) 449
F (mm) 513
G (mm) 445
Technisches Handbuch Mainfloor - Maincor Rohrsysteme GmbH & Co. KG
UP 8 UP 11 UP 12
6 - 8 Kreise 9 - 11 Kreise ab 12 Kreise
50911003 50911004 50911005
724 874 1024
684 834 984
748 898 1048
680 830 980
UP 5 UP 8
2 - 5 Kreise 6 - 8 Kreise
Art. Nr. 50.933.002 50.933.003
A (mm) 513 748
B (mm) 441 676
C (mm) 449 684
D (mm) 489 724
ROHRSYSTEME
UP 11 UP 12
9 - 11 Kreise ab 12 Kreise
50.933.004 50.933.005
898 1048
826 976
834 984
874 1024
