BEDIENUNGSANLEITUNG

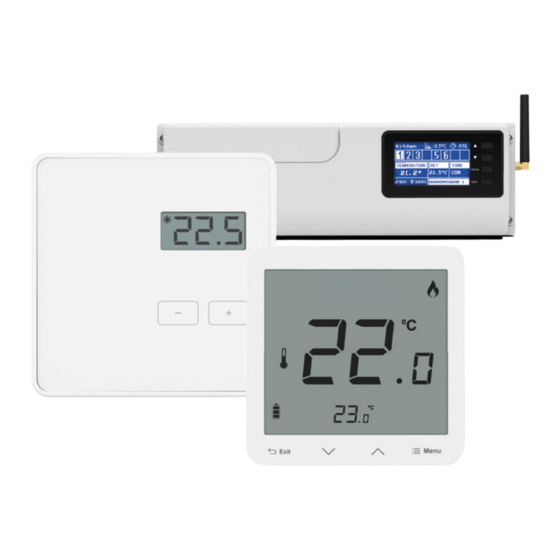

MAINFLOOR - Regeltechnik Funk
Es besteht die Möglichkeit Zeitprogramme für die gesamte Fußbodenheizung/-kühlung, oder für einzelne Räume
(Zonen) zu hinterlegen.
Klemmleiste und Raumbediengeräte können auch für die Kühlung eingesetzt werden.
Über einen potentialfreien Kontakt können eine Wärmepumpe oder ein anderes Heizgerät angesteuert werden.
Weiterhin verfügt die Klemmleiste über einen Pumpenausgang, der die Pumpe der FBH mit Spannung versorgt und
entsprechend der Wärmeanforderung geschaltet wird (Pumpenlogik).
Im Folgenden werden die für diese Aufgaben benötigten Funktionen und ihre Einstellungen beschrieben.

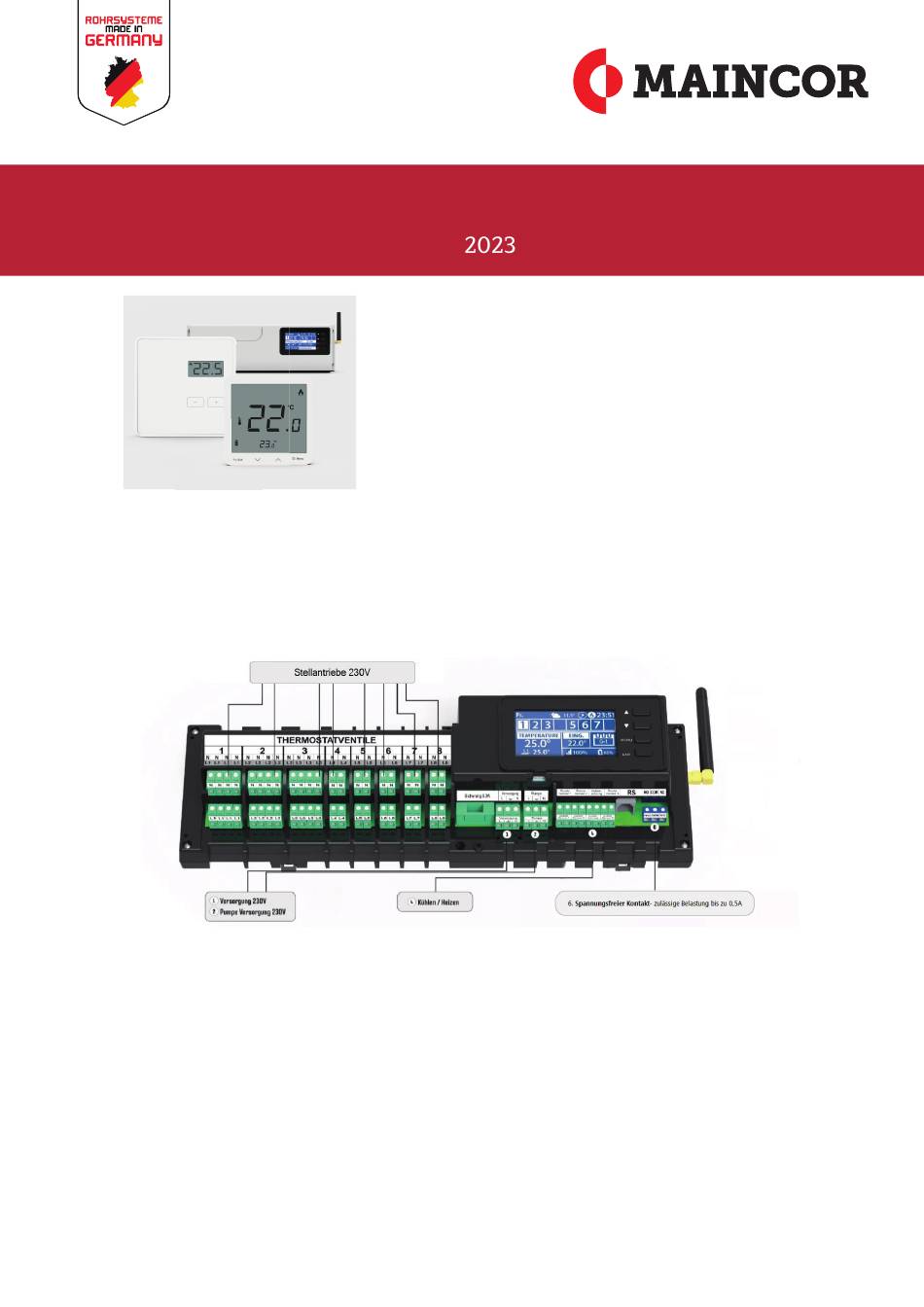

Anschluss
Die grünen Klemmblöcke lassen sich zur einfacheren Montage abnehmen und wieder aufstecken.
Es wird darauf hingewiesen, dass der Pumpenanschluss 2 nicht potentialfrei ist.
Der Anschluss 6 kann als potentialfreier Schalter benutzt werden (max. 0,5A).
Bedienung
Die Bedienung sowie sämtliche Einstellungen werden mit den 4 Tasten und dem Display durchgeführt.
Die beiden ersten Tasten („oben" und „unten") dienen der Navigation im Menu bzw. der Einstellung von Parametern.
Die Taste „Menu" wählt den markierten Menüpunkt. Die Taste „Exit" springt jeweils einen Schritt zurück.
Grundeinstellung
1. Menu → Language Version → German (DE) stellt die Menüsprache auf Deutsch um.
2. Menu → Zeiteinstellungen erlaubt die Einstellung der Uhrzeit und des Datums
3. Menu→ Bildschirmeinstellungen → Bildschirmansicht → Zone (oberste Zeile)
= zum Einstellen der im weiteren beschriebenen Bildschirmansicht
Zuordnung der Raumtemperaturbediengeräte zu den Heizzonen
Menu → Zone → Zone x → Registrierung → Bestätigung Ja startet den Registrierungsprozess für die gewählte Zone.
Die Klemmleiste wartet nun auf das Aktivierungssignal des gewünschten Raumbediengeräts.
MAINCOR Rohrsysteme GmbH & Co. KG
Silbersteinstraße 14
97424 Schweinfurt
Das Regelsystem ist für einen wesentlich größerem Funktionsumfang
konzipiert.
Komponenten wird hier nicht weiter eingegangen. In der beiliegenden
Originalanleitung sind diese beschrieben, werden aber aktuell von
MAINCOR nicht angeboten. Die Originalanleitung behält natürlich
ihre Gültigkeit. Wir verweisen ausdrücklich auf die darin enthaltenen
Sicherheitshinweise.
Die Aufgabe des Regelsystems Funk ist die Steuerung einer
Fußbodenheizung durch Öff nen und Schließen von Stellantrieben
einzelner Heizkreise. Mittels Raumtemperaturbediengeräten wird die
jeweilige Raum- oder Zonentemperatur erfasst und an die Klemmleiste
drahtlos weitergeleitet.
(Achtung: Bitte alle folgenden Einstellungen durchführen!)
Auf diese Funktionen und die dazugehörigen
