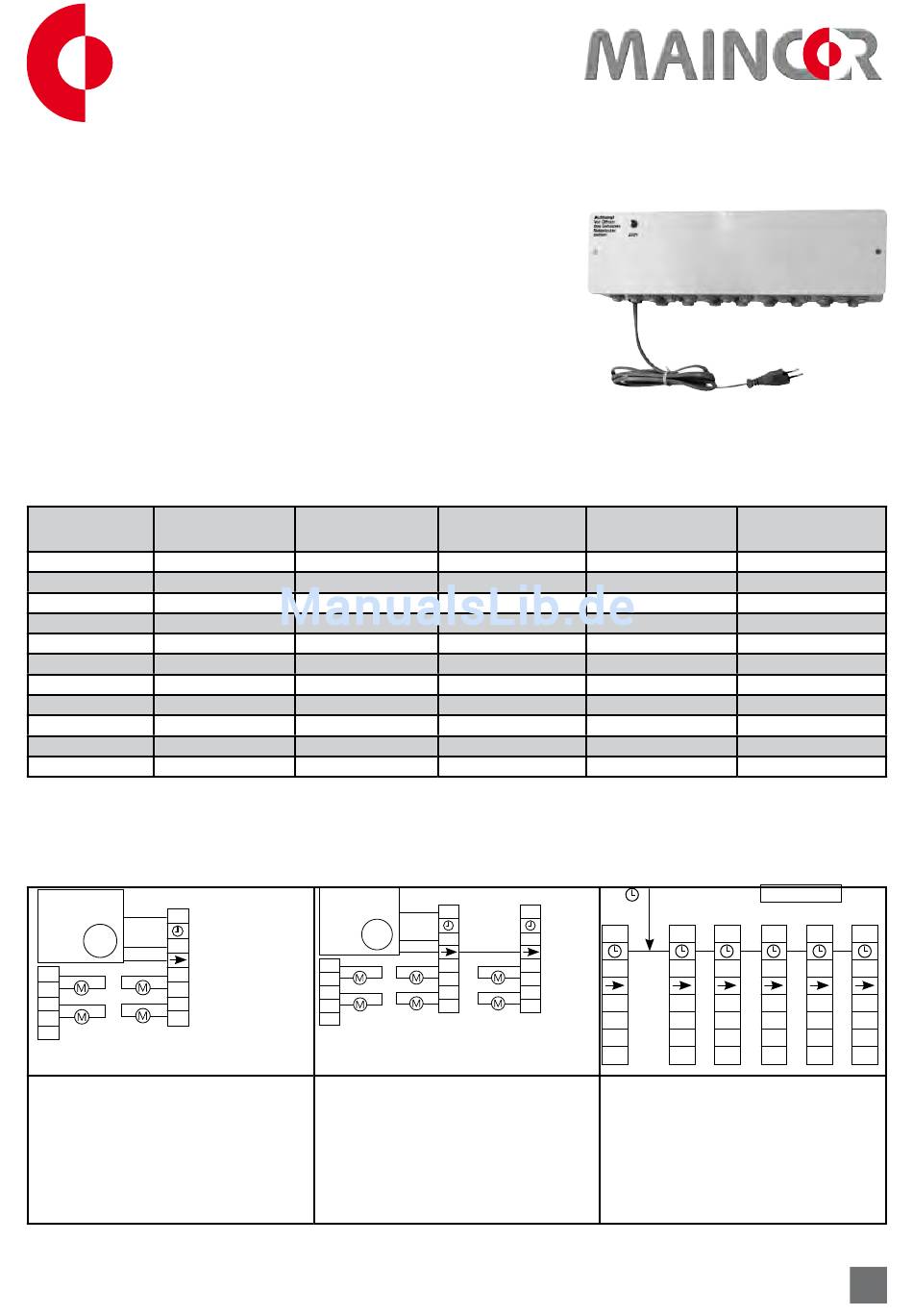

4.5 Klemmleiste

Die Maincor Klemmleisten dienen zum Verdrahten von
elektrothermischen Stellantrieben mit Raumtemperaturreglern
bei Einzelraumregelung. Je Kanal kann ein Raumthermostat mit
mehreren Stellantrieben verbunden werden.
Die Raumtemperaturregler werden mithilfe der Klemmleiste mit
den jeweiligen Stellantrieben verbunden. Die Klemmleiste kann
mit der Pumpenlogik gekoppelt werden und steuert dadurch
das Festwertregelset.
Produkteigenschaften
Produktbezeichnung Klemmleiste 230V
Artikel Nummer 50903014
Kanäle 6
Stellantriebe pro Kanal 5 maximal
Stellantriebe pro Leiste 14 maximal
Betriebsspannung 230V 50Hz
Leistungsaufnahme 10 Watt
Ausgangssignal Ein/Aus
Umgebungstemperatur 0°C - 50°C
Gewicht ~700g
Schutzart IP 40
Maße 310mm x 90mm x 65mm
Klemmplan
Regler Raum 1
R1
1
L
4
N
2
Ventile für Raum 1
Der Raumregler wird
jeweiligen Kanal (R1 – R6) an der
Klemmleiste Verbunden. Zwischen
Raumregler und Klemmleiste muss
mindestens eine drei polige Leitung
ohne Schutzleiter verlegt werden.
Technisches Handbuch Mainfloor - Maincor Rohrsysteme GmbH & Co. KG
Klemmleiste 24V
51903014
6
5 maximal
14 maximal
230V 50Hz
50 Watt
Ein/Aus
0°C - 50°C
~2.000g
IP 40
310mm x 90mm x 65mm
1
4
2
Ventile für Raum 1
mit dem Es können
einem Raumregler
Parallelschaltung zugeordnet werden.
Klemmleiste Heizen+Kühlen Abdeckung Pumpenlogik
50903015 50903017
6 -
5 maximal -
14 maximal -
230V 50Hz Bereitgestellt von Klemmleiste
10 Watt -
Ein/Aus -
0°C - 50°C 0°C - 50°C
~700g ~ 150g
IP 40 IP40
310mm x 90mm x 65mm 305mm x 90mm
R1 R1
L L
R1
L
N N
N
Zusätzliche
Ventile für Raum 1
mehrere Kanäle Bei einer zentralen Uhr wird die
mithilfe einer geschaltete Phase über die jeweiligen
Klemmen geführt
ROHRSYSTEME
Abdeckung Pumpenlogik mit
6-Kanal Schaltuhr
50903018
-
-
-
Bereitgestellt von Klemmleiste
-
-
0°C - 50°C
~ 150g
IP40
305mm x 90mm
L von zentraler Uhr nicht bei 24 V
R2 R3 R4 R5
L L L L
N N N N
R6
L
N
