Montage:

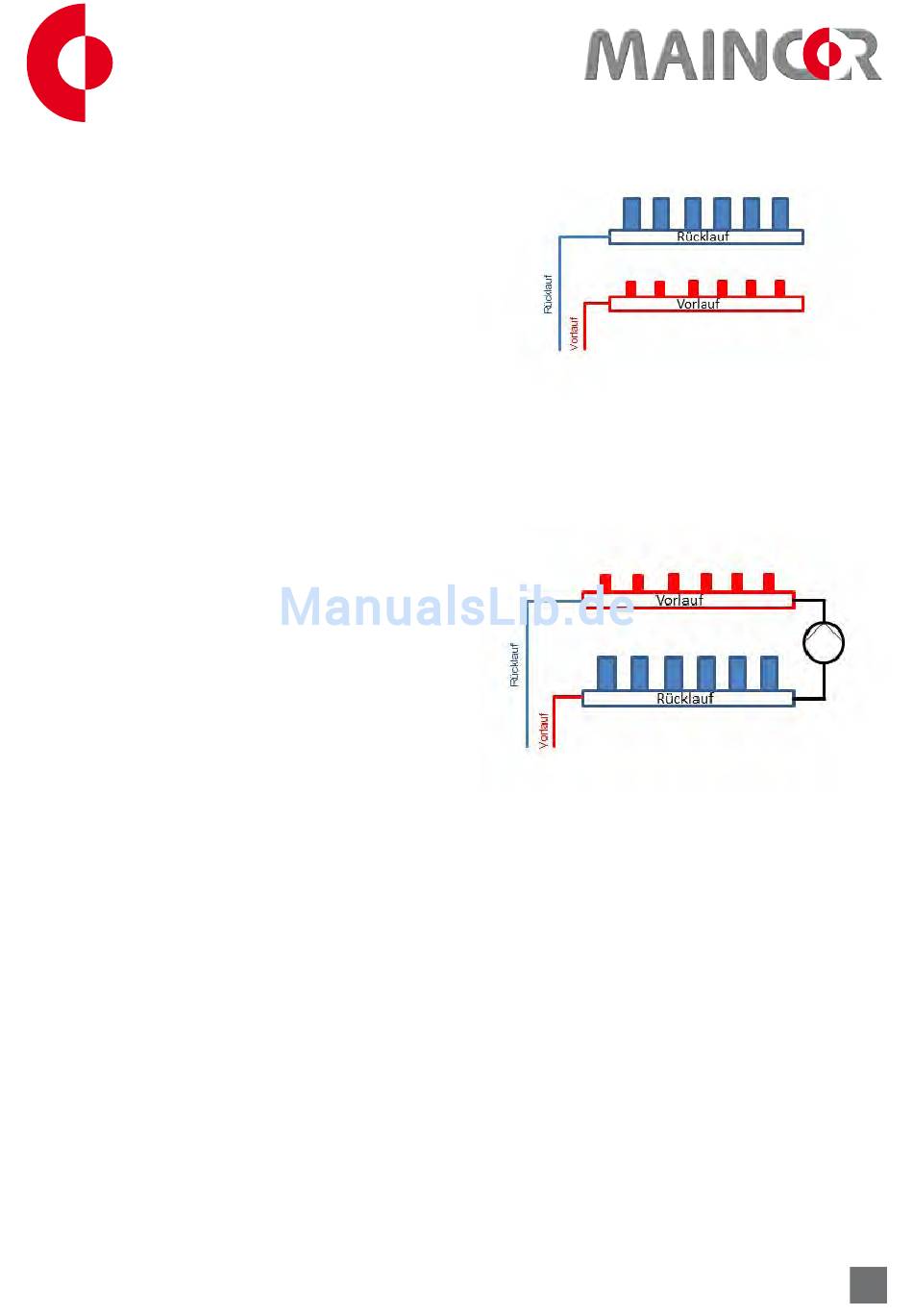

Unsere Heizkreisverteiler werden weitgehend
vormontiert ausgeliefert. Der Vorlaufbalken mit den
Durchflussmengenmessern befindet sich unten und
der Rücklaufbalken, auf welchem die Stellantriebe
montiert werden, ist oben. Im Normalbetrieb, also
ohne Festwertregelset, kann der Heizkreisverteiler
ohne Weiteres in den Verteilerschrank montiert
werden.
Wenn unser Festwertregelset zum Einsatz kommt,
muss der Vorlaufbalken nach oben gesetzt werden und
der Rücklaufbalken nach unten. Am Rücklaufbalken
wird das Regelventil montiert. Am Vorlaufbalken
muss die absperrbare Heizkörperverschraubung
angebracht werden. Wichtig ist im Falle des
Einsatzes eines Festwertregelsets, dass der Rücklauf
am Vorlaufbalken angeschlossen wird. Hierzu haben
wir die passenden Reduzierungen beigelegt. Auf der
gegenüberliegenden Seite wird das Festwertregelset
so montiert, dass die Flussrichtung der Pumpe in
Richtung Vorlauf zeigt.
