Massoth DiMAX Anleitung Seite 6

• Bei geschlossener Brücke beträgt
der Mindeststrom ca. 5mA. Damit
wird jeder Großbahndekoder sicher
erkannt, auch wenn keine weiteren
Verbraucher wie Motor, Licht oder
Sound anschaltet sind.
• Bei offener Brücke beträgt der Min-
deststrom ca. 25mA. Bei vielen Deko-
dern ist der Eigenverbrauch geringer,
so dass zur sicheren Erkennung
immer ein zusätzlicher Verbraucher
(z.B. Licht) angeschaltet sein muss.
Auf die 2. Variante sollte man deshalb
nur umschalten, wenn es zu falschen
Meldungen im Betrieb kommt.
• Der maximale Strom, der durch das
Modul fließen darf, beträgt bei beiden
Einstellungen 5A.

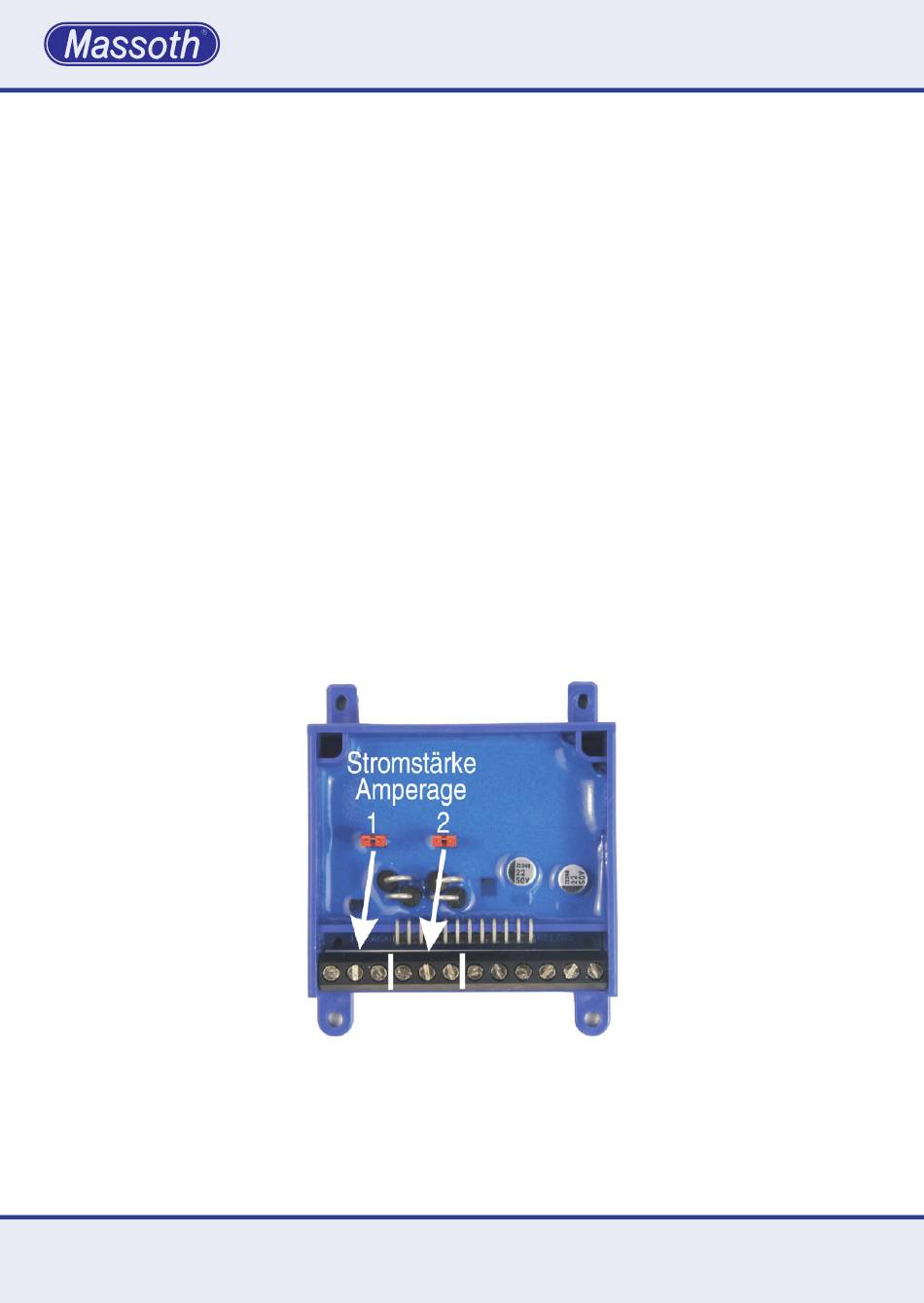

Abbildung 2: Einstellung der Stromstärke
Illustration #2: Adjusting the trigger amperage
6
• With the jumper set (bridged) the
minimum trigger current is 5mAmp.
This ensures a recognition of any kind
of Large Scale Decoder even if there
is no additional consumer load (e.g.
lights, sound) present.
• With the jumper removed (bridge
open) the minimum trigger current
is approximately 25mAmp. This is
below the standby current of many
decoders. To ensure a proper train
detection extra loads must be added
(e.g. lights). This setting should only
be used if the first setting results in
false status signals.
• The maximum allowable current is
5Amps, regardless of the trigger
current settings.
