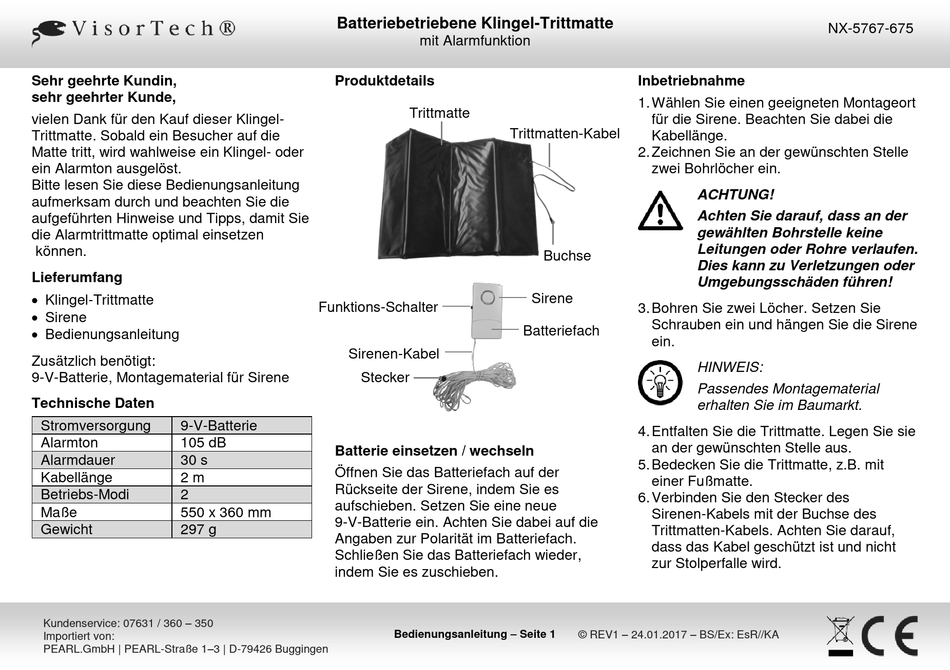

VisorTech NX-5767-675 Kurzanleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieser Klingel-
Trittmatte. Sobald ein Besucher auf die
Matte tritt, wird wahlweise ein Klingel- oder
ein Alarmton ausgelöst.
Bitte lesen Sie diese Bedienungsanleitung
aufmerksam durch und beachten Sie die
aufgeführten Hinweise und Tipps, damit Sie
die Alarmtrittmatte optimal einsetzen
können.
Lieferumfang
 Klingel-Trittmatte
 Sirene
 Bedienungsanleitung
Zusätzlich benötigt:
9-V-Batterie, Montagematerial für Sirene
Technische Daten
Stromversorgung 9-V-Batterie
Alarmton 105 dB
Alarmdauer 30 s
Kabellänge 2 m
Betriebs-Modi 2
Maße 550 x 360 mm
Gewicht 297 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Batteriebetriebene Klingel-Trittmatte
mit Alarmfunktion
Produktdetails
Trittmatte
Funktions-Schalter
Sirenen-Kabel
Stecker
Batterie einsetzen / wechseln
Öffnen Sie das Batteriefach auf der
Rückseite der Sirene, indem Sie es
aufschieben. Setzen Sie eine neue
9-V-Batterie ein. Achten Sie dabei auf die
Angaben zur Polarität im Batteriefach.
Schließen Sie das Batteriefach wieder,
indem Sie es zuschieben.
Bedienungsanleitung – Seite 1
Inbetriebnahme
1. Wählen Sie einen geeigneten Montageort
für die Sirene. Beachten Sie dabei die
Trittmatten-Kabel
Kabellänge.
2. Zeichnen Sie an der gewünschten Stelle
zwei Bohrlöcher ein.
Buchse
Sirene
3. Bohren Sie zwei Löcher. Setzen Sie
Schrauben ein und hängen Sie die Sirene
Batteriefach
ein.
4. Entfalten Sie die Trittmatte. Legen Sie sie
an der gewünschten Stelle aus.
5. Bedecken Sie die Trittmatte, z.B. mit
einer Fußmatte.
6. Verbinden Sie den Stecker des
Sirenen-Kabels mit der Buchse des
Trittmatten-Kabels. Achten Sie darauf,
dass das Kabel geschützt ist und nicht
zur Stolperfalle wird.
© REV1 – 24.01.2017 – BS/Ex: EsR//KA
NX-5767-675
ACHTUNG!
Achten Sie darauf, dass an der
gewählten Bohrstelle keine
Leitungen oder Rohre verlaufen.
Dies kann zu Verletzungen oder
Umgebungsschäden führen!
HINWEIS:
Passendes Montagematerial
erhalten Sie im Baumarkt.
