Allgemeines
In typischen Anwendungen werden von diesen 8 (CIS3A-Mini) oder 32
(CIS3/CIS3A) möglichen Ziffern 2, 3 oder 4 Ziffern zu einer Nummer
zusammengesetzt und in der Anwendung genutzt. Es werden also z. B.
150 Warenträger (3 Ziffern) mit 001, 002, 003 bis 150 in dezimaler
Zählweise durchnummeriert. Die Definition der Zahlenreihe mit führenden
Nullen ergibt dabei eine logische Reihe. Der Datenträger beinhaltet damit
eine Datensatzadresse unter der die eigentliche Fertigungsinformation in
der Steuerung hinterlegt ist. In diesem Beispiel mit 3 vorgehaltenen Ziffern
wären also 999 verschiedene Warenträger in dezimaler Zählweise adres-
sierbar. Bei einer 3-stelligen Nummer geschieht die Datenbereitstellung
auf der 4-Bit Datenleitung nach folgendem Ablauf: die erste Ziffer kommt
automatisch zur Anzeige, die zweite Ziffer kommt nach dem ersten SKIP-
Impuls von der Steuerung und die dritte Ziffer kommt nach dem zweiten
SKIP-Impuls von der Steuerung zur Anzeige.
Für die Programmierung der Datenträger mit Ziffern gibt es folgende
Möglichkeiten:
Datenträger programmiert bestellen
f
Eigene Programmierung über Schreib-/Lesestation mit serieller
f
Schnittstelle
Eigene Programmierung über mobiles Handterminal
f
Der Datenträger kann für den Nur-Lese-Betrieb nach Kundenwunsch be-
schrieben (programmiert) und zusätzlich per Laser sichtbar beschriftet
werden. Bei der Bestellung ist dazu eine Datenträger Programmier- und
Beschriftungsinformation auszufüllen. Dieses Formular ist als Download
unter www.euchner.de verfügbar.
Deutlich mehr Flexibilität erhält man durch eine eigene Datenträger-Pro-
grammiermöglichkeit. Für das einfache Beschreiben (Programmieren) der
Datenträger kann die Schreib-/Lesestation des jeweiligen Identsystems

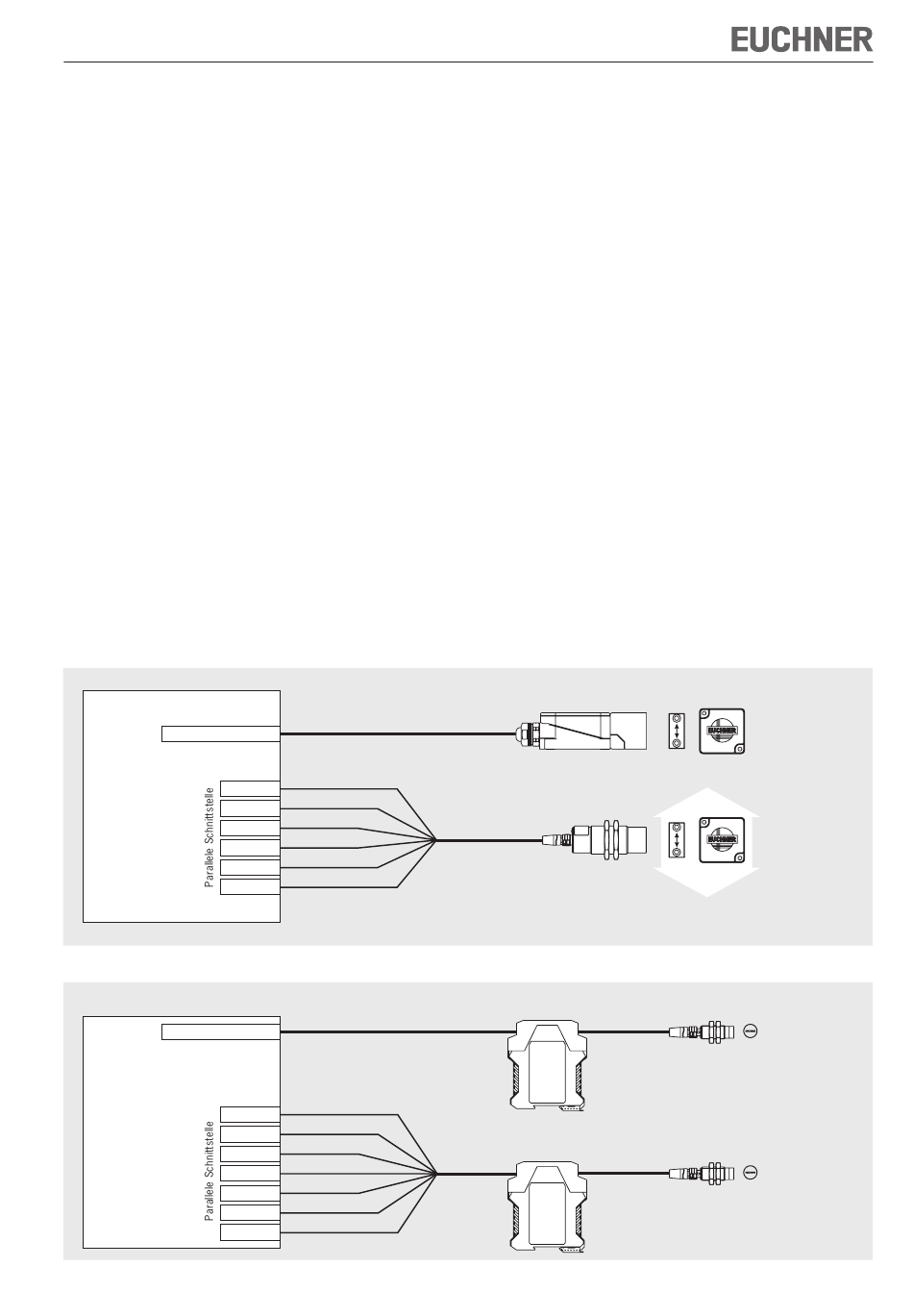

Blockschaltbild Identsystem CIS3/CIS3A
Serielle Schnittstelle
Steuerung
Eingang
SPS
Eingang
PC
Eingang
Eingang
Eingang
Ausgang
Blockschaltbild Identsystem CIS3A-Mini
Serielle Schnittstelle
Steuerung
Eingang
SPS
Eingang
PC
Eingang
Eingang
Eingang
Ausgang
Ausgang
Microsoft Windows
und ActiveX
sind eingetragene Warenzeichen der Microsoft Corporation
®
®
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
max. 5 m
geschirmt
STROBE
A
Wert 1
B
Wert 2
C
Wert 4
D
Wert 8
SKIP
max. 5 m bei RS232 / max. 1000 m bei RS422
geschirmt
STROBE
A
Wert 1
B
Wert 2
max. 15 m
C
Wert 4
D
Wert 8
SKIP
RESET
mit serieller Schnittstelle am PC verwendet werden. Auf dem PC wird dazu
die Programmiersoftware Transponder Coding (TC) installiert. TC ist ein
ASCII/hex-Editor mit dem Datenträger am PC einfach beschrieben und
ausgelesen werden können.
Darüber hinaus gibt es die Möglichkeit Datenträger mit Hilfe des trag-
baren mobilen Handterminals MHT-G2 zu beschreiben und auszulesen.
Dazu wird ein zum jeweiligen Identsystem passender Schreib-/Lesekopf
aufgesteckt. Mit der Software Transponder Coding CE (TCCE) können die
Datenträger ausgelesen und beschrieben (programmiert) werden. TCCE
ist ein ASCII/hex-Editor mit dem Datenträger am MHT einfach beschrieben
und ausgelesen werden können.
Integration für den Schreib-/Lesebetrieb
Bei Schreib-/Lesestationen mit serieller Schnittstelle läuft die Datenkom-
munikation nach dem 3964R Übertragungsprotokoll ab. Die einzelnen
Befehle, z. B. zum Lesen der Daten oder Schreiben der Daten, sind in
den gerätespezifischen Handbüchern beschrieben. Für die seltenen An-
wendungsfälle von CIS, in denen auch Datenträger während der Produktion
umprogrammiert werden müssen, wird in der Steuerung die Anwendung
mit Hilfe dieser Befehle auf Basis des 3964R Übertragungsprotokolls
programmiert.
Die Anbindung einer Schreib-/Lesestation mit serieller Schnittstelle in
eine PC-basierte Applikation des Benutzers wird durch optional erhältliche
ActiveX
-Module unterstützt (nutzbar bei ActiveX
®
grammen unter Microsoft Windows
mit PC-basierter Steuerungssoftware oder einer Visualisierung eingesetzt
werden. Das ActiveX
-Modul dient dabei als Protokolltreiber für das 3964R
®
Übertragungsprotokoll. Weitere Informationen zur Anwendung eines
ActiveX
-Moduls erhalten Sie auf Anfrage.
®
Schreib-/Lesekopf
Nur-Lesekopf
max. 50 m
geschirmt
Schreib-/Lesestation
max. 15 m
geschirmt
Nur-Lesestation
max. 15 m
geschirmt
-fähigen Anwenderpro-
®
). So kann CIS z. B. in Verbindung
®
Statisch
lesen/schreiben
Datenträger mit
32 Ziffern nutzbar
Statisch oder
dynamisch lesen
Datenträger mit
32 Ziffern nutzbar
Statisch
lesen/schreiben
0815EEEE
Datenträger mit
116 Bytes nutzbar
Statisch
lesen
0815EEEE
Datenträger mit
8 Ziffern nutzbar
