Identsystem CIS 3
Schreib-/Lesekopf CIT3SX1R1G05KX
Serielle Schnittstelle RS232
f
Aktive Fläche 5-fach umsteckbar
f
Normgehäuse nach EN 50041
f
Anschlussklemmen
f
Kombinationsmöglichkeiten siehe Seite 11
Serielle Schnittstelle
Die einzelnen Kommandos zum Lesen und Schrei-
ben der Datenträger laufen nach dem gängigen
3964R-Protokoll ab und sind im EUCHNER CIS3-Sys-
temhandbuch (Best. Nr. 071 652) beschrieben.
Zur Datenträgerprogrammierung außerhalb der
Anlage steht eine komfortable WINDOWS
patible PC-Software zur Verfügung (Software
Transponder Coding, siehe Seite 41).
Normgehäuse
Das robuste Gehäuse in Schutzart IP65 entspricht
in der Baugröße der Norm EN 50041.
Die Aufteilung in 3 Baugruppen erlaubt eine
einfache Montage und problemlose Austausch-
barkeit.
Montagehinweis
Bei der Montage von Schreib-/Lesekopf und
Datenträger ist darauf zu achten, dass die
Überfahrrichtung entsprechend der Pfeilrichtung
auf der aktiven Fläche des Schreib-/Lesekopfs
eingehalten wird.
Achtung:
Die Länge der Anschlussleitung der seriellen
Schnittstelle darf bei Verwendung einer abge-
schirmten Leitung max. 5 m betragen.
Bestelltabelle
Baureihe
Schreib-/Lesekopf
für
CIS3
14
Schreib-/Lesekopf CIT3SX1R1G05KX

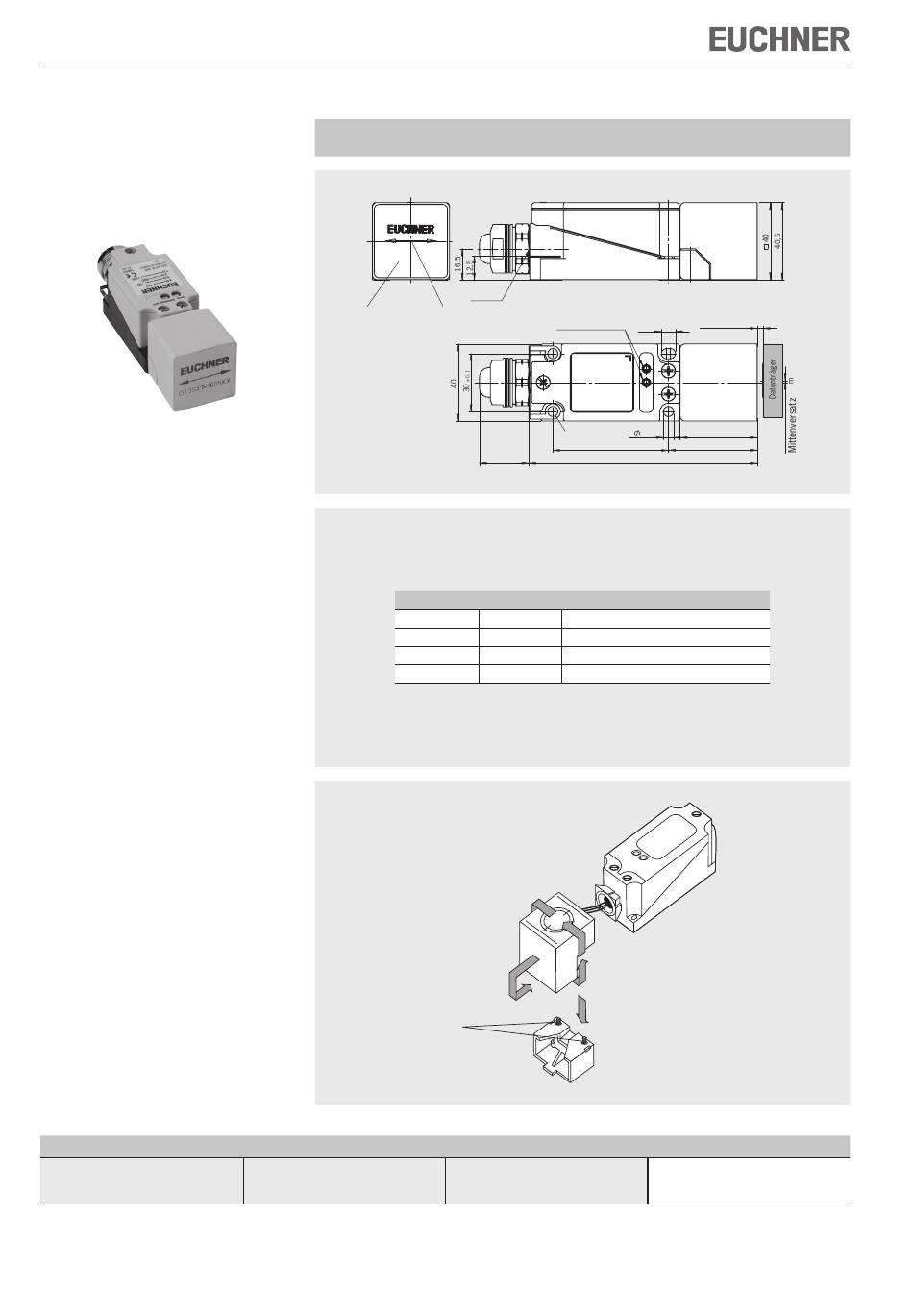

Maßzeichnung
Aktive Fläche
Überfahrrichtung
Anschlussbelegung
Klemme
-kom-
®
1
2
3
4
Umstellen der aktiven Fläche
Schrauben lösen
Schnittstelle
seriell RS232
M20x1,5
LED-Statusanzeige
Schirmfeder
60
±0,1
<30>
Bezeichnung
24 V/U
Spannungsversorgung, DC 24 V
B
RxD
Serielle Schnittstelle Empfangen
0V/GND
TxD
Serielle Schnittstelle Senden
B
A
1
Anschluss
Anschlussklemmen
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
Leseabstand
s
7,3
5,3
40
46,5
119
Beschreibung
Masse, DC 0 V
Best. Nr. / Artikel
096 560
CIT3SX1R1G05KX
