Identsystem CIS 3
Nur-Leseköpfe CIT3PL1N30-ST...
Parallele Schnittstelle
f
Zylindrische Bauform M30
f
M12-Steckverbinder
f
Axial oder radial steckbar
f
Kombinationsmöglichkeiten siehe Seite 11
Montagehinweis
Bei der Montage von Lesekopf und Datenträger
ist darauf zu achten, dass die Überfahrrichtung
entsprechend der Pfeilrichtung auf der aktiven
Fläche des Lesekopfs eingehalten wird.
Achtung:
Die Länge der Anschlussleitung darf bei Verwen-
dung einer abgeschirmten Leitung max. 50 m
betragen.
Anschlussbelegung
Pin
Bezeichnung
1
0V/GND
2
24 V/U
B
3
A
4
B
5
C
6
D
7
SKIP
8
STROBE
-
Bestelltabelle
Baureihe
Nur-Lesekopf
für
CIS3
12

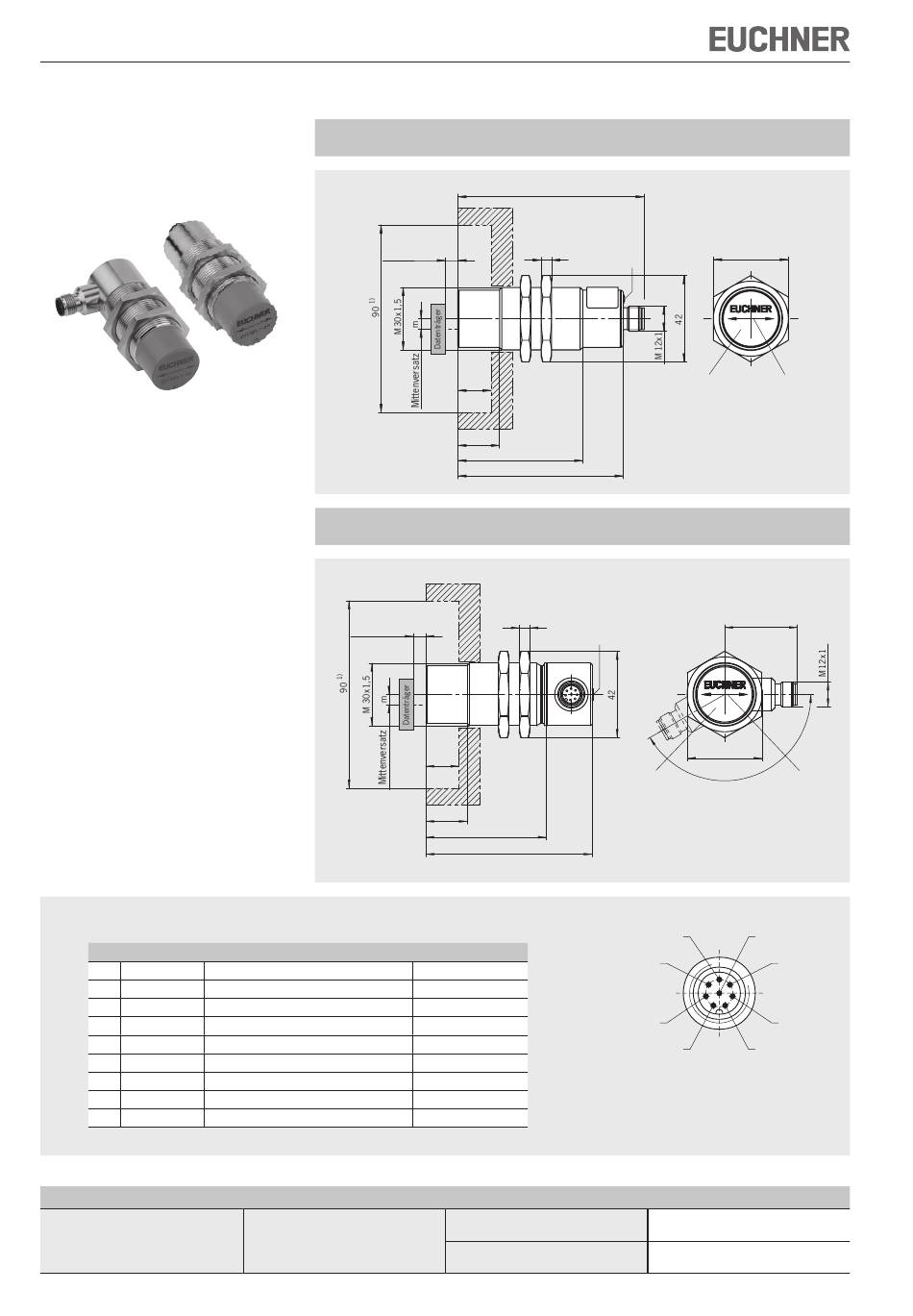

Nur-Lesekopf CIT3PL1N30-STA
M12-Stecker, 8-polig, axial steckbar
Maßzeichnung
Leseabstand
1) Freizone
Nur-Lesekopf CIT3PL1N30-STR
M12-Stecker, 8-polig, radial steckbar
Maßzeichnung
Leseabstand
1) Freizone
Beschreibung
Masse, DC 0 V
Spannungsversorgung, DC 24 V
Ausgang Datenleitung A
Ausgang Datenleitung B
Ausgang Datenleitung C
Ausgang Datenleitung D
Eingang Datentakt
Ausgang Datenträger aktiv
Schirm
Schnittstelle
parallel
90
s
5
1)
16
20
60
80
5
s
1)
16
20
58
80
Aderfarbe
WH
BN
GN
YE
GY
PK
BU
RD
offen
Anschluss
M12-Steckverbinder
axial steckbar
M12-Steckverbinder
radial steckbar
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
SW 36
LED
Aktive Fläche
Überfahrrichtung
Anschlussleitung siehe Seite 18
35
LED
SW36
150°
Aktive Fläche
Verstellbereich
Anschlussleitung siehe Seite 18
5
8
6
7
1
2
Ansicht auf Steckseite des Lesekopfs
Der Schirm der Anschlussleitung ist über die Rändelmutter
des M12-Steckverbinders mit dem Gehäuse des
Lesekopfs verbunden.
Best. Nr. / Artikel
071 552
CIT3PL1N30-STA
071 950
CIT3PL1N30-STR
Überfahrrichtung
4
3
