Identsystem CIS 3 A-Mini
Schreib-/Lese-Schnittstellen-Adapter CIA3SX1R1G08
Serielle Schnittstelle RS232/RS422
f
In Verbindung mit Lesekopf
f
CIT3ASX1N12ST
Hutschienenmontage
f
Kombinationsmöglichkeiten siehe Seite 33
Serielle Schnittstelle
Die einzelnen Kommandos zum Lesen und Schrei-
ben der Datenträger laufen nach dem gängigen
3964R-Protokoll ab und sind im EUCHNER CIS3-Sys-
temhandbuch (Best. Nr. 084 727) beschrieben.
Zur Datenträgerprogrammierung außerhalb der
Anlage steht eine komfortable WINDOWS
patible PC-Software zur Verfügung (Software
Transponder Coding, siehe Seite 41).
Achtung:
Die Länge der Anschlussleitung der seriellen
f
Schnittstelle darf bei Verwendung einer abge-
schirmten Leitung bei RS232 max. 5 m und
bei RS422 max. 1000 m betragen.
Die Länge der Anschlussleitung zum Schreib-
f
/Lesekopf darf bei Verwendung einer abge-
schirmten Leitung max. 15 m betragen.
Es kann immer nur 1 Lesekopf pro Schnittstel-
f
len-Adapter angeschlossen werden.
Bestelltabelle
Baureihe
Schreib-/Lese-Schnittstellen-Adapter
für
CIS3A-Mini
36
Schnittstellen-Adapter CIA3SX1R1G08

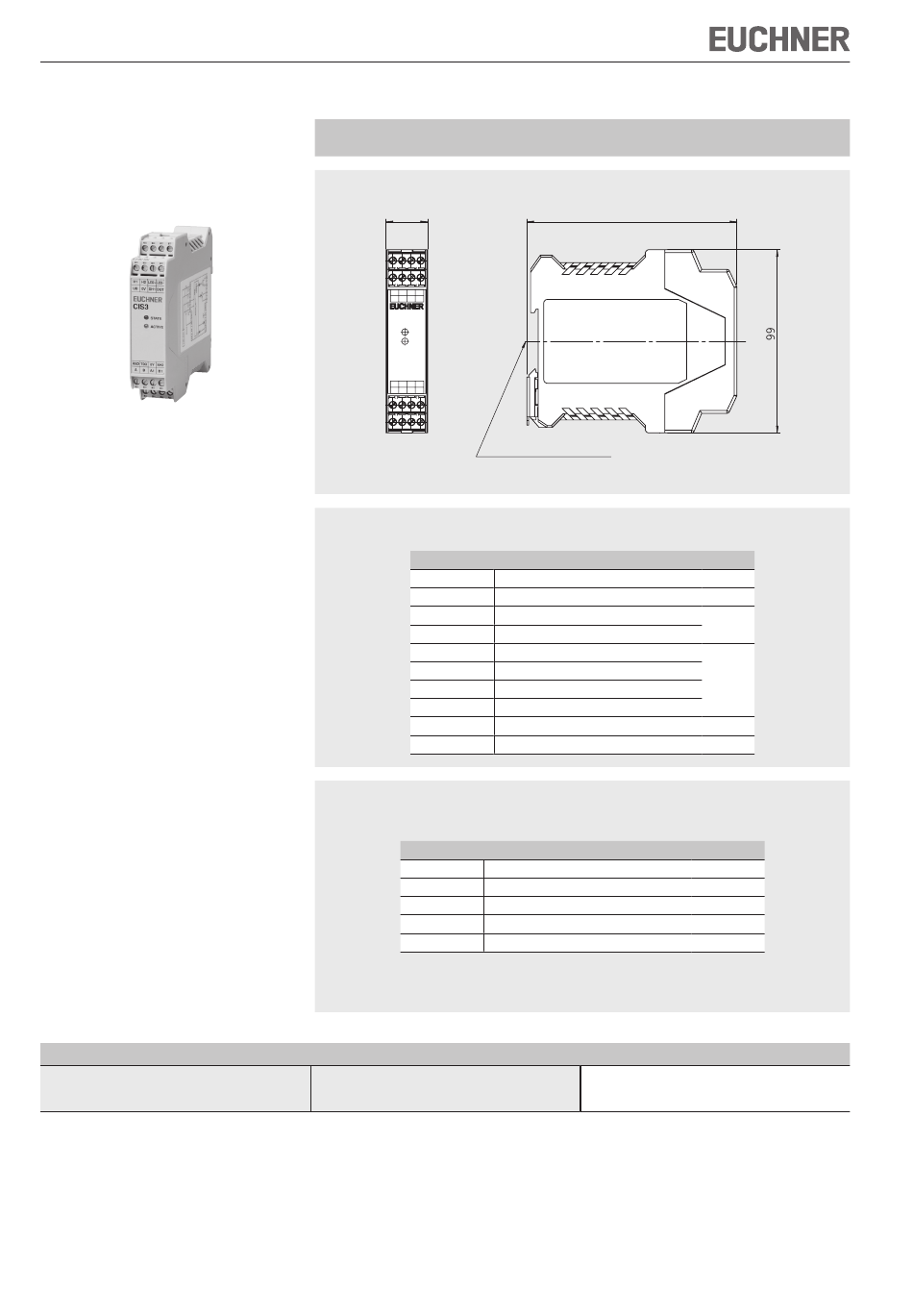

Maßzeichnung
22,50
H1
H2
LED+
LED-
UB
OV SH1 OUT
CIS3
STATE
ACTIVE
RXD TDX OV SH2
A
B
A1
B1
Anschlussbelegung
Bezeichnung
0V/GND
24 V/U
-kom-
®
A/TxD+
B/TxD-
A1/RxD+
B1/RxD-
Anschlussbelegung Lesekopf
Bezeichnung
H1
H2
LED +
LED -
SH1
Schnittstelle
seriell RS232/RS422
passend für Hutschiene 35 mm
nach DIN EN 60715 TH35
Beschreibung
Masse, DC 0 V
Spannungsversorgung, DC 24 V
B
TxD
Serielle Schnittstelle Senden
RxD
Serielle Schnittstelle Empfangen
Serielle Schnittstelle Senden +
Serielle Schnittstelle Senden -
Serielle Schnittstelle Empfangen +
Serielle Schnittstelle Empfangen -
OUT
Ausgang Datenträger aktiv, 24 V
SH2
Schirm Datenleitung
Beschreibung
Antenne vom Lesekopf
Antenne vom Lesekopf
LED vom Lesekopf
LED vom Lesekopf
Schirm vom Lesekopf
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
114
RS232
RS422
Aderfarbe
BN
WH
YE
GN
BK
Best. Nr. / Artikel
077 910
CIA3SX1R1G08
