Identsystem CIS 3 A-Mini
Nur-Lese-Schnittstellen-Adapter CIA3PL1G08
Parallele Schnittstelle
f
In Verbindung mit Lesekopf
f
CIT3ASX1N12ST
Hutschienenmontage
f
Kombinationsmöglichkeiten siehe Seite 33
Achtung:
Die Länge der Anschlussleitung zur Steuerung
f
darf max. 15 m betragen.
Die Länge der Anschlussleitung zum Lesekopf
f
darf bei Verwendung einer abgeschirmten
Leitung max. 15 m betragen.
Es kann immer nur 1 Lesekopf pro Schnittstel-
f
len-Adapter angeschlossen werden.
Bestelltabelle
Baureihe
Nur-Lese-Schnittstellen-Adapter
für
CIS3A-Mini
34
Schnittstellen-Adapter CIA3PL1G08

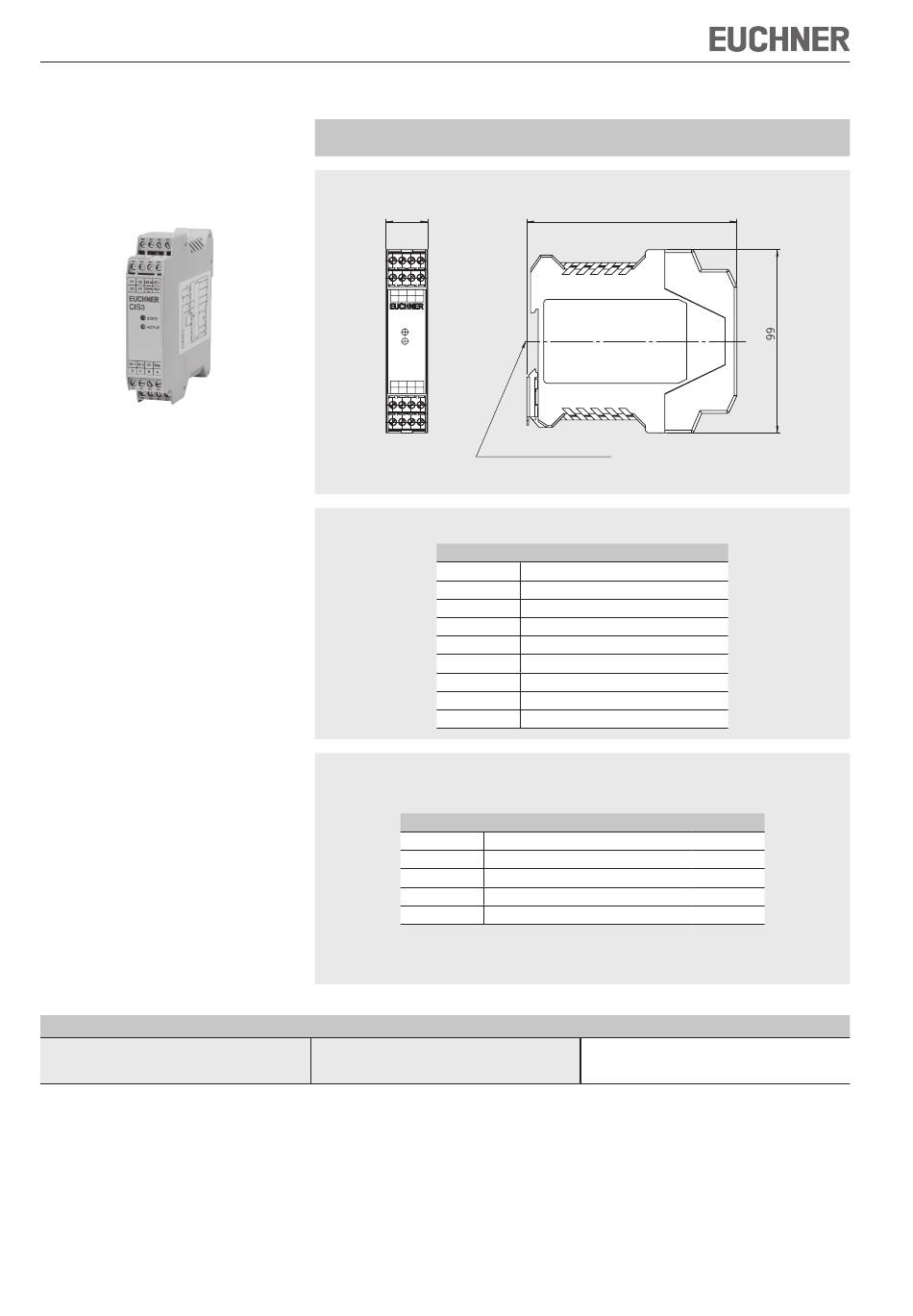

Maßzeichnung
22,50
H1
H2
LED+
LED-
UB
OV SH RST
CIS3
STATE
ACTIVE
Str.1 Str.2 OV Skip
D
C
B
A
passend für Hutschiene 35 mm
nach DIN EN 60715 TH35
Anschlussbelegung Spannungsversorgung und Schnittstelle
Bezeichnung
0V/GND
24 V/U
A
B
C
D
SKIP
STROBE 1
RST
Anschlussbelegung Lesekopf
Bezeichnung
H1
H2
LED +
LED -
SH
Schnittstelle
parallel
114
Beschreibung
Masse, DC 0 V
Spannungsversorgung, DC 24 V
B
Ausgang Datenleitung A
Ausgang Datenleitung B
Ausgang Datenleitung C
Ausgang Datenleitung D
Eingang Datentakt
Ausgang Datenträger aktiv
Eingang RESET
Beschreibung
Antenne vom Lesekopf
Antenne vom Lesekopf
LED vom Lesekopf
LED vom Lesekopf
Schirm vom Lesekopf
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
Aderfarbe
BN
WH
YE
GN
BK
Best. Nr. / Artikel
091 875
CIA3PL1G08
