System für die Arbeit konfigurieren
8
Kalibrierung durchführen
30

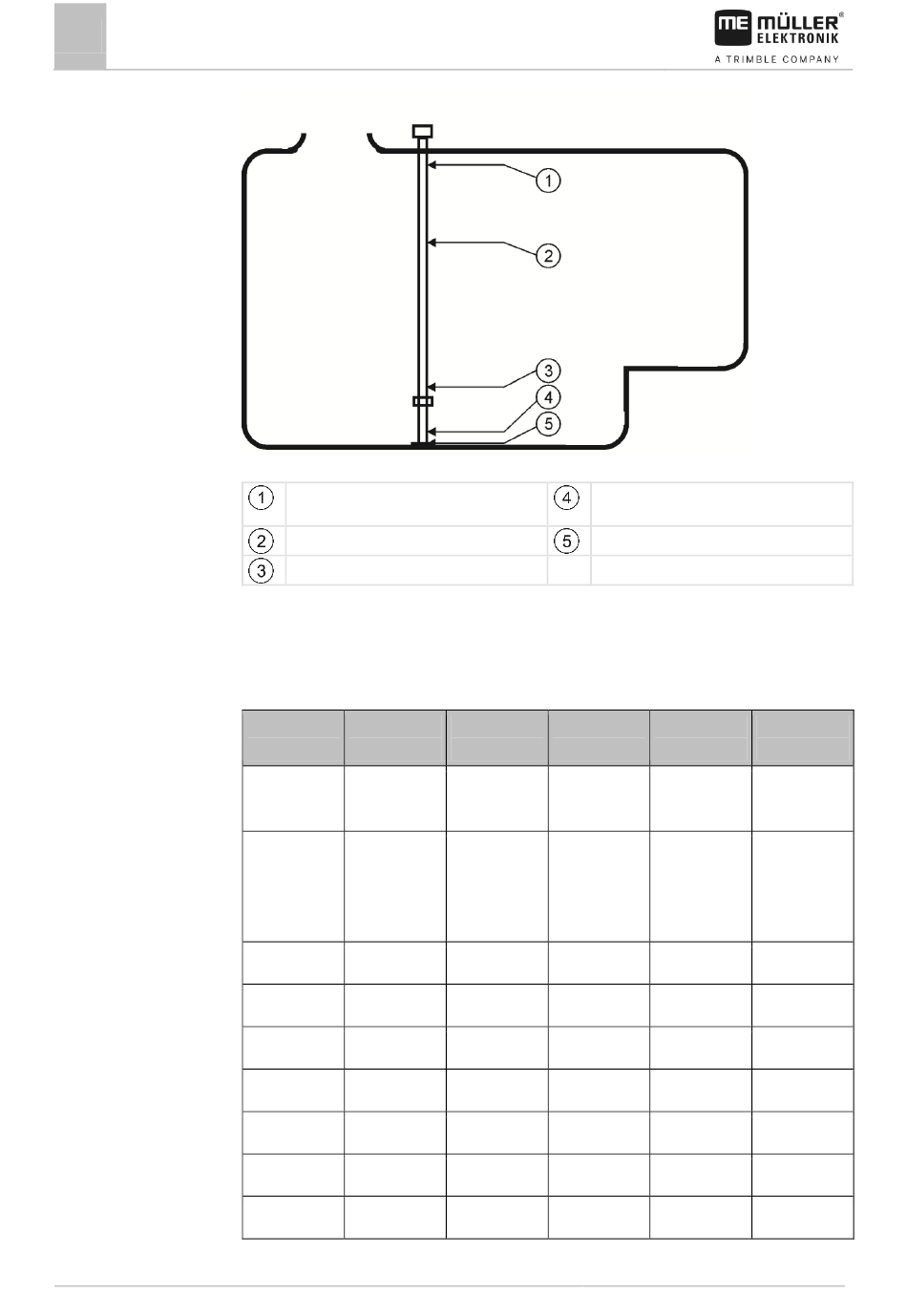

Mögliche Form eines Tanks mit Kalibrierungspunkten
Maximaler Füllstand
Kalibrierungspunkt 29
z. B.: Kalibrierungspunkt 21
Kalibrierungspunkt 02
Die folgende Tabelle zeigt Ihnen beispielhaft, wie eine geplante Kalibrierung aussehen kann. Die
Werte können bei jedem Tank anders sein. Sie können die Füllstände bei den jeweiligen
Schwimmerhöhen nicht planen. Die Füllstände hängen von der Größe und der Form des Tanks ab.
Im Beispiel hat der Tank ein Fassungsvermögen von 7200 Litern.
Kalibrie-
Schwimmer-
rungspunkt
höhe
0
15 mm
1
25 mm
2
100 mm
3
150 mm
4
200 mm
5
250 mm
6
300 mm
7
350 mm
8
400 mm
Möglicher
Füllstand
rungspunkt
0 l (der Tank
muss leer sein)
30 l (die erste
Schwimmerbe
wegung wird
registriert)
400 l
600 l
800 l
1000 l
1200 l
1400 l
1600 l
V2.20180921
Kalibrierungspunkt 01
Kalibrierungspunkt 00
Kalibrie-
Schwimmer-
höhe
15
750 mm
16
800 mm
17
850 mm
18
900 mm
19
950 mm
20
1000 mm
21
1050 mm
22
1100 mm
23
1200 mm
Möglicher
Füllstand
3000 l
3200 l
3400 l
3600 l
3800 l
4000 l
4200 l
4400 l
4800 l
30252080-02
