Montage und Installation
4
Sensor montieren
Vorgehensweise
4.3.4
Vorgehensweise
16
Flanschscheibe 140
Vitondichtung 140
Sicherungsring
1. Schieben Sie die Flanschscheibe 140 von unten auf das Sensorrohr.
2. Schieben Sie die Vitondichtung 140 von unten auf das Sensorrohr.
3. Schieben Sie den Schwimmer auf das Sensorrohr. Die Kennzeichnung „0" auf dem Schwimmer
muss nach oben zeigen.
4. Schieben Sie die Scheibe 24,2x12,2 auf das Sensorrohr.
5. Sichern Sie die Scheibe 24,2x12,2 mit dem Sicherungsring.
6. Lösen Sie den Sicherungsring vorsichtig, sodass Sie ihn über das Gewinde drehen können.
7. Sie können jetzt das Sensorrohr montieren.

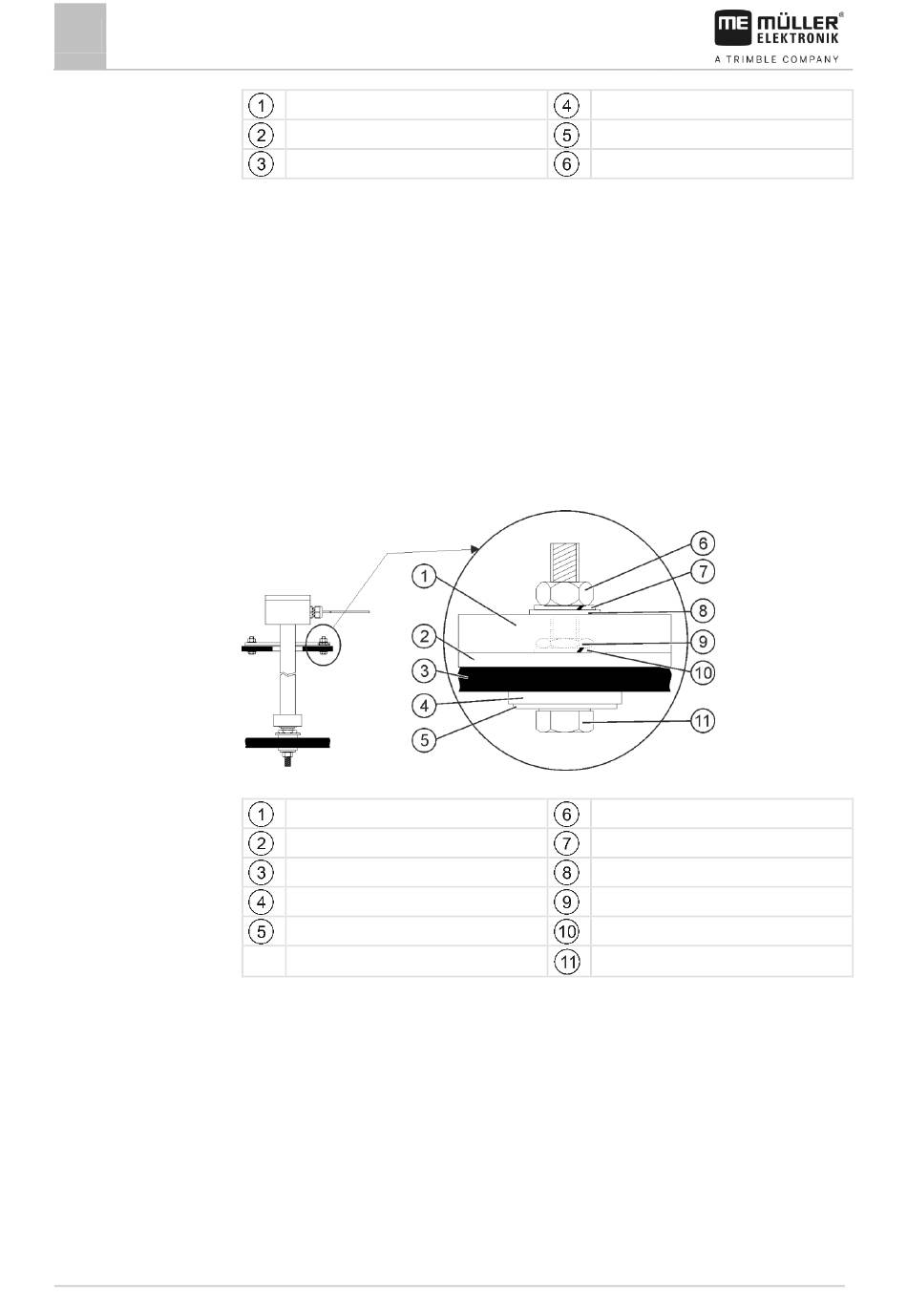

Schritt 4: Sensorrohr montieren
Sensorrohr montieren
Flanschscheibe 140
Vitondichtung 140
Tankoberseite
Vitondichtung 25x8x3
Scheibe A8,4 groß
1. Führen Sie das vorbereitete Sensorrohr durch den Durchbruch an der Tankoberseite.
2. Schrauben Sie das Sensorrohr in die Rohrhalterung am Tankboden. Da Sie das Sensorrohr
drehen müssen, achten Sie darauf, dass das Kabel des Sensorrohrs nicht verwickelt wird.
3. Schieben Sie auf jede der 4 Sechskantschrauben M8 eine Scheibe A8,4 (groß) und eine
Vitondichtung 25x8x3.
4. Führen Sie die Schrauben von unten nach oben durch den Tankdeckel.
5. Schieben Sie von oben auf die Schrauben einen Federring B8.
6. Befestigen Sie die Schrauben mit den Muttern M8 flach.
V2.20180921
Sensorrohr
Schwimmer
Scheibe 24,2x12,2
Mutter M8
Federring B8
Scheibe A8,4
Mutter M8 flach
Federring B8
Sechskantschraube M8
30252080-02
