Schritt 2: Rohrhalterung montieren

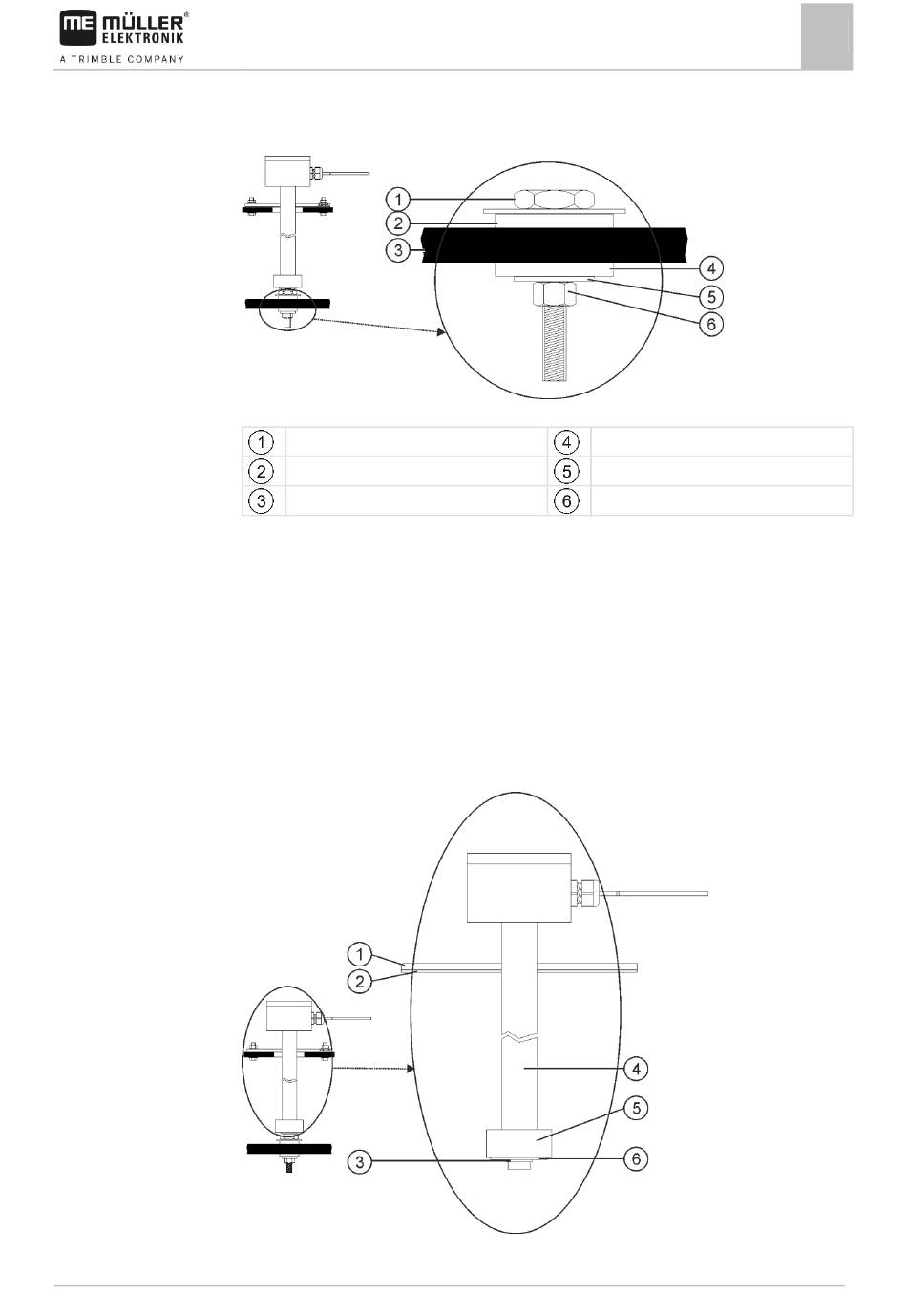

Rohrhalterung montieren
Rohrhalterung
Vitondichtung 25x6
Tankboden
1. Schieben Sie eine Vitondichtung 25x6 auf die Rohrhalterung.
2. Stecken Sie die Rohrhalterung von oben durch das Loch im Tankboden.
3. Schieben Sie die zweite Vitondichtung 25x6 von unten auf die Rohrhalterung.
4. Schieben Sie die Scheibe A6,4 auf die Rohrhalterung.
5. Befestigen Sie die Rohrhalterung mit der Mutter M6.
6. Sie können jetzt das Sensorrohr vorbereiten.
Schritt 3: Sensorrohr vorbereiten
Sensorrohr vorbereiten
V2.20180921
Montage und Installation
Sensor montieren
Vitondichtung 25x6
Scheibe A6,4
Mutter M6
