Um zu verhindern, dass die Drähte durch das Kabelbündel hindurchgezogen
Vorsicht:
werden, befestigen Sie jeden Draht dort, wo der äußere, schwarze Mantel zu Ende ist,
bevor Sie den Kabelmantel abisolieren.
8. Entfernen Sie ca. 75 mm (3") von Mantel, Schirm und Füllungslitze.
9. Schneiden Sie das überschüssige Kabelende ab; der Schnitt muss sauber und
senkrecht sein.
10. Bringen Sie die Zugentlastung wieder an und kürzen Sie dann die Adern auf ca.
40 mm (1,6").
11. Bereiten Sie die Adern zum Löten vor. Wenn die Isolierung der Lötstellen durch
Wärmeschrumpfung vorgenommen wird, dann muss die Schrumpfisolation vor dem
Löten wieder angebracht werden.
12. Nehmen Sie die Lötverbindungen vor und bringen Sie die Schrumpfisolation vor dem
Schrumpfen so an, dass jede Lötverbindung vollkommen isoliert ist.

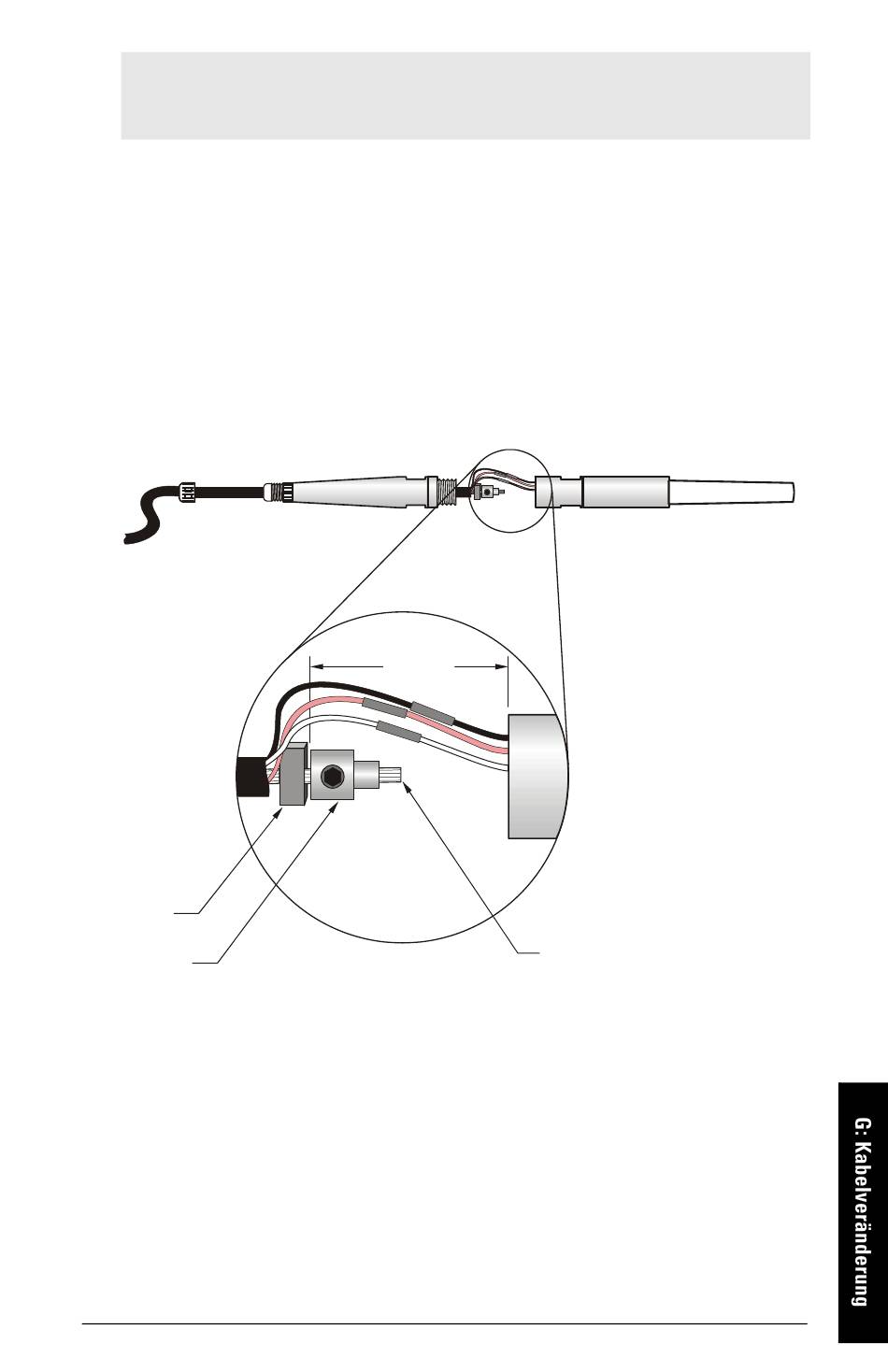

Abstands-
stück aus
Stahl
Zugent-
lastung
13. Entfernen Sie bei Bedarf überschüssige Kabelenden.
14. Dichten Sie alle Gewinde mit PTFE-Band/Dichtungsstoff ab.
15. Bringen Sie einen Drall an den Drähten an, bevor Sie den Isolierschlauch der Sonde
und deren unteres Bauteil zusammenfügen. Halten Sie den Isolierschlauch unbe-
wegt und drehen Sie das untere Bauteil vorsichtig etwa 5 volle Umdrehungen nach
links. Dadurch wird verhindert, dass die Drähte beim Zusammenfügen von Sonde
und Isolierschlauch abbrechen.
16. Schrauben Sie das untere Bauteil der Sonde rechtsdrehend in den Isolierschlauch
und ziehen Sie es mit einem 17 mm (0,67") Gabelschlüssel an.
17. Führen Sie das Testverfahren auf Seite 23 durch, um zu prüfen, ob das Gerät korrekt
funktioniert.
7ML19985JH31
40 mm
(1.57")
Pointek CLS200/300 Standard – BETRIEBSANLEITUNG
Kabelende
