Optional: Unibox Einbauen - Webasto MultiControl Einbauanweisung

Optionaler Einbau mit Halter
1

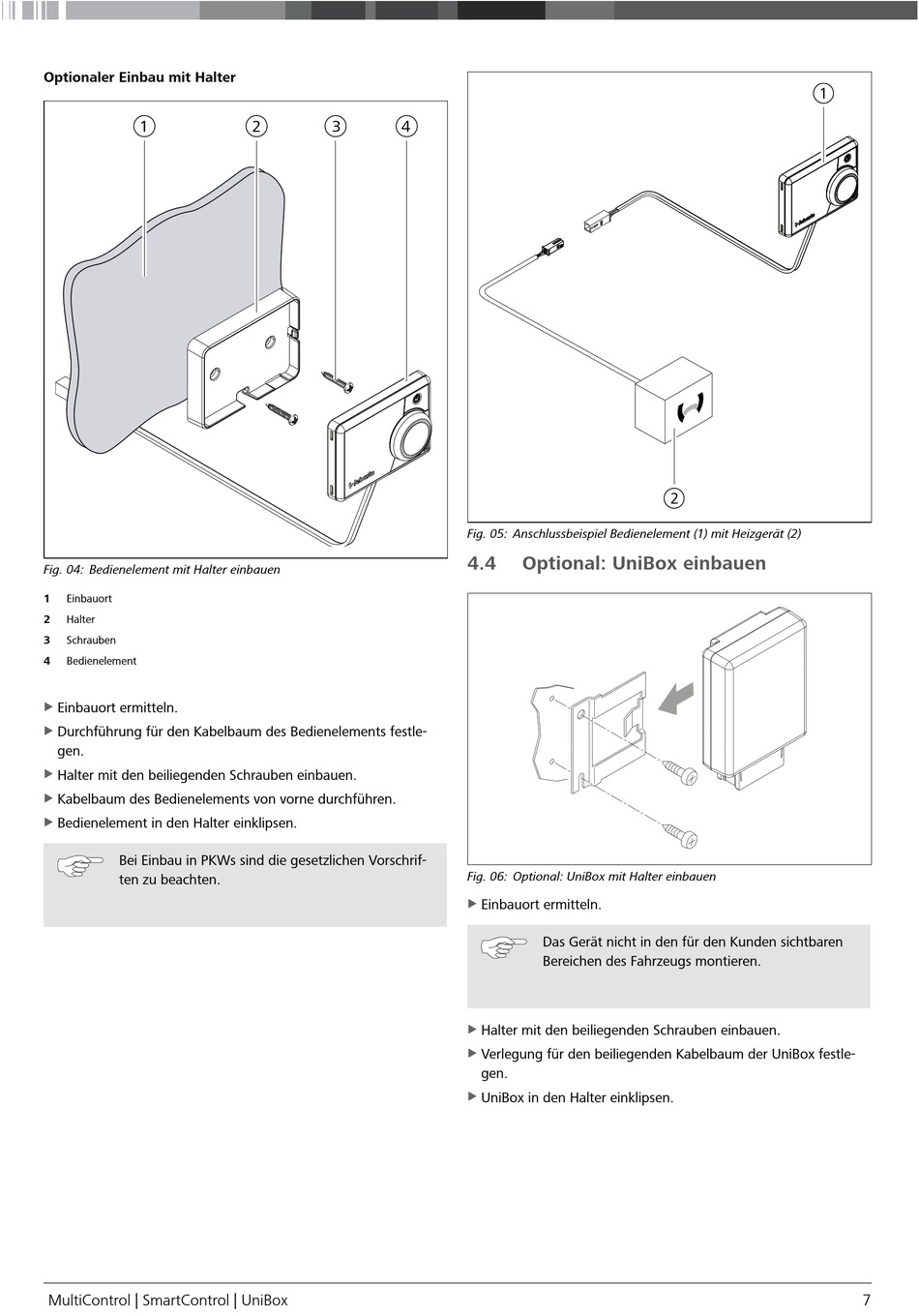

Fig. 04: Bedienelement mit Halter einbauen
1 Einbauort
2 Halter
3 Schrauben
4 Bedienelement
Einbauort ermitteln.
X X
Durchführung für den Kabelbaum des Bedienelements festle-
X X
gen.
Halter mit den beiliegenden Schrauben einbauen.
X X
Kabelbaum des Bedienelements von vorne durchführen.
X X
Bedienelement in den Halter einklipsen.
X X
Bei Einbau in PKWs sind die gesetzlichen Vorschrif-
ten zu beachten.
MultiControl | SmartControl | UniBox
2 3 4
Fig. 05: Anschlussbeispiel Bedienelement (1) mit Heizgerät (2)
4.4

Optional: UniBox einbauen

Fig. 06: Optional: UniBox mit Halter einbauen
Einbauort ermitteln.
X X
Das Gerät nicht in den für den Kunden sichtbaren
Bereichen des Fahrzeugs montieren.
Halter mit den beiliegenden Schrauben einbauen.
X X
Verlegung für den beiliegenden Kabelbaum der UniBox festle-
X X
gen.
UniBox in den Halter einklipsen.
X X
