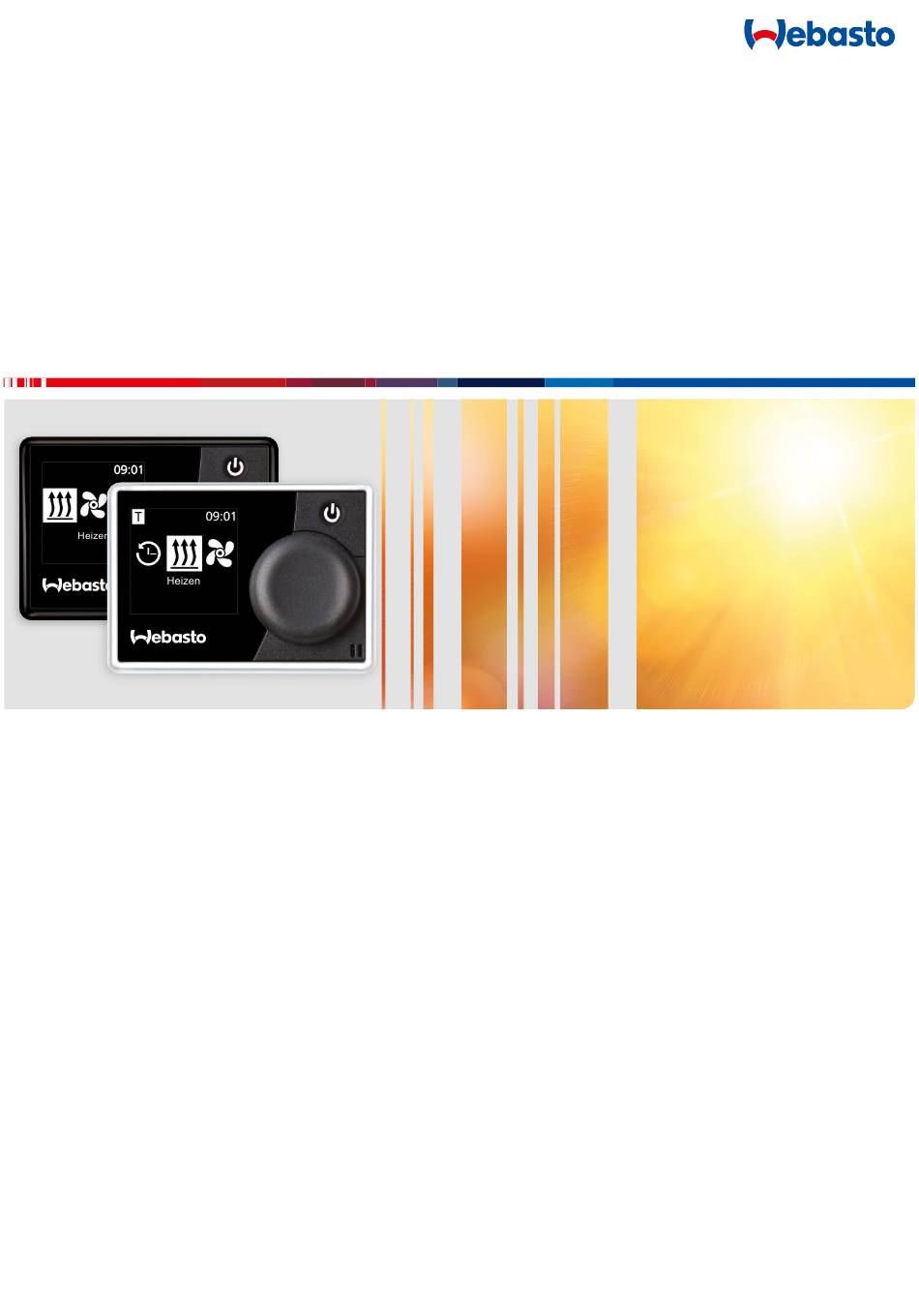

- Seite 1 Einbauanweisung Bedienelement MultiControl | SmartControl | UniBox SmartControl MultiControl Deutsch...
-
Seite 2: Inhaltsverzeichnis
Technikermodus Schematischer Überblick Servicemenü Gerätebeschreibung Lieferumfang Typschild Funktionsbeschreibung Geräteausführungen Verwendung Einbau des Bedienelements Hinweise zum Einbau Anforderungen an den Einbauort Bedienelement einbauen Optional: UniBox einbauen Erstinbetriebnahme Hinweise zur Erstinbetriebnahme Gerät in Betrieb nehmen Heizgerät auswählen MultiControl | SmartControl | UniBox... -
Seite 3: Zu Diesem Dokument
Einbau. Handlungsanweisung Haftungsausschluss Beiliegende Dokumente Webasto übernimmt keine Haftung für Mängel und Schäden, die Alle Dokumente befinden sich auf der beigelegten DVD und ste- darauf zurückzuführen sind, dass Einbau- und Bedienungsanwei- hen unter http://dealers.webasto.com bereit. -
Seite 4: Sicherheit
Bestimmungsgemäße Verwendung Das Bedienelement dient zur Steuerung des Heizgeräts. Qualifikation des Einbaupersonals Das Einbaupersonal muss folgende Qualifikationen vorweisen: ■ Erfolgreicher Abschluss des Webasto Trainings ■ Entsprechende Qualifikation zu Arbeiten an technischen Syste- Vorschriften und gesetzliche Bestimmungen Wichtige Hinweise auf dem Beiblatt „Kurzanleitung“ einhalten. -
Seite 5: Gerätebeschreibung

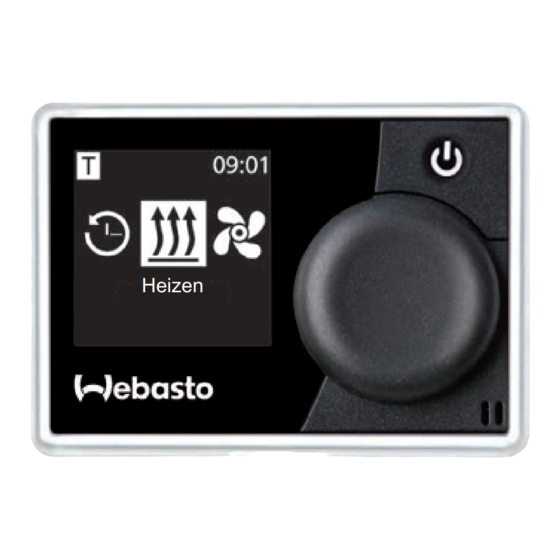

Sofortstarttaste Steuerungsknopf UniBox Die UniBox ermöglicht es, auch nicht W-Bus-kompatible Heizge- räte mit den Bedienelementen MultiControl und SmartControl zu bedienen. Zusätzlich bietet die UniBox weitere Ein- und Ausgänge, die den Funktionsumfang erweitern. Die Kommunikation zwischen UniBox und Bedienelement erfolgt über den W-Bus. Die Konfiguration der UniBox wird nach erfolgter Auswahl des Heizgerätes am Bedienelement automatisch vorge-... -
Seite 6: Einbau Des Bedienelements
Sauber, trocken und fettfrei Bedienelementrückseite ist sauber, trocken, staub- und fettfrei. Vor Feuchtigkeit und Nässe geschützt Klebepads auf das Bedienelement kleben. Vor Hitze geschützt, nicht im direkten Warmluftstrom Bedienelement auf den Einbauort kleben. Freiraum hinter Einbauort ausreichend MultiControl | SmartControl | UniBox... -
Seite 7: Optional: Unibox Einbauen
Einbauort ermitteln. Das Gerät nicht in den für den Kunden sichtbaren Bereichen des Fahrzeugs montieren. Halter mit den beiliegenden Schrauben einbauen. Verlegung für den beiliegenden Kabelbaum der UniBox festle- gen. UniBox in den Halter einklipsen. MultiControl | SmartControl | UniBox... - Seite 8 Fig. 07: Anschlussbeispiel UniBox (1), Bedienelement (2), Heizgerät (3) und Kabelbaum des Fahrzeugs (4) MultiControl | SmartControl | UniBox...
-
Seite 9: Erstinbetriebnahme
Um Menüwahl zu bestätigen nochmals Steuerungsknopf drü- cken. Bedienelement wird neu gestartet. Beim Neustart des Bedienelements (der Startbildschirm wird für 1,5 Sek. gezeigt) Steuerungsknopf und Sofortstarttaste gleich- zeitig drücken für 3 Sekunden. Fig. 10: Menüelement „Tag“ MultiControl | SmartControl | UniBox... - Seite 10 Fig. 15: Menüelement „Heizgerät“ Das gewünschte Heizgerät auswählen. Steuerungsknopf drücken. Die korrekte Auswahl für das entsprechende Heiz- gerät ist der Werkstattanweisung des Heizgeräts zu entnehmen. MultiControl | SmartControl | UniBox...
-
Seite 11: 6 Technikermodus
Temperatur/Betriebsdauer u.a. können vom Techniker, im Falle einer nicht korrekten Voreinstellung für das eingerichtete System, angepasst werden. Alternativ können die Einstellungen auch mit der WTT (Webasto Thermo Test) Diagnosesoftware vor- genommen werden. Werkseinstellungen dürfen nur durch Fachpersonal geändert werden. -
Seite 12: Fehlerbehebung
Umgebungstemperatur wieder innerhalb des bereiches von -20 °C bis +70 °C. Bereiches von -20°C bis +70°C befindet. Bei Spannungsunterbrechung von mehr als 8 Minu- Der interne Uhrenchip des MultiControl/SmartCon- ten: Tag/Uhrzeit neu eingeben. RTC-Fehler trol hat seine Einstellung verloren. - Seite 13 Versorgungsspannung ist unter 8V. Batterie laden bzw. Fahrzeugelektrik überprüfen. Fehler bei einem angeschlossenen W-Bus Heizgerät Fehlercode Fehler Fehlerbeschreibung Fehlerbehebung Bitte schauen Sie in der Dokumentation des Heiz- F01 bis FFE Heizgerätefehler Service/Kundendienst kontaktieren. geräts nach. MultiControl | SmartControl | UniBox...
-
Seite 14: Technische Daten
-40 bis +75 / -40 bis +90 (Betrieb / Lager) Abmessungen Bedienelement [mm] 68 / 15 (9,5 ohne Steuerungsknopf) / 48 90 (104 mit angeschlossenem Kabelbaum) / 60 / 25 (Länge / Tiefe / Höhe) Gewicht [g] MultiControl | SmartControl | UniBox... -
Seite 15: Anhang
Kontakt 15 Violett ADR (TRS) Anzeige auf Bedienelement Schalteingang Kontakt 16 Grün Externer Taster zum Ein- und Ausschalten Rot / Kontakt 17 ST / Status Fehlercode / Status Schwarz Weiß / Multifunktionseingang Kontakt 18 Multifunction (Luftheizgerät) MultiControl | SmartControl | UniBox... -
Seite 16: Technikermodus
Im Display wird die Min Dauer angezeigt und die Min Dauer „Stunde“ blinkt. Steuerungsknopf drehen, um die gewünschte Min Dauer „Stun- de“ auszuwählen. Steuerungsknopf drücken, um die Auswahl zu bestätigen. Im Display wird die Min Dauer angezeigt und die Min Dauer „Minute“ blinkt. MultiControl | SmartControl | UniBox... - Seite 17 Statuszeile angezeigt. Die angezeigte Temperatur ist immer die spannung Abschaltung“ auszuwählen. Ist-Temperatur, die von einem angeschlossenen Sensor oder dem internen Sensor der MultiControl/SmartControl gemeldet wird. Ist die Unterspannungs-Abschaltung aktiv, so wird im Display der voreingestellte Wert angezeigt. Ist diese deaktiviert, so wird Nach einem Werksreset bzw.
- Seite 18 Symbol „Sofortstart“ wird im Display angezeigt. Steuerungsknopf drehen, um das gewünschte Symbol „Werkseinstellungen“ auszuwählen. Steuerungsknopf drücken, um die Auswahl zu bestätigen. Im Display wird „OK“ angezeigt. Steuerungsknopf drücken, um die Auswahl zu bestätigen. Neustart wird durchgeführt. MultiControl | SmartControl | UniBox...
-
Seite 19: Schematischer Überblick Servicemenü
Schematischer Überblick Servicemenü Fig. 21: Schematischer Überblick Servicemenü MultiControl | SmartControl | UniBox... - Seite 20 Die Telefonnummer des jeweiligen Landes entnehmen Sie bitte dem Webasto Servicestellen-Faltblatt oder der Webseite Ihrer jeweiligen Webasto Landesvertretung. Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Besucheradresse: Friedrichshafener Str. 9 82205 Gilching Germany Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland Tel: 0395 5592 444 www.webasto.com...
