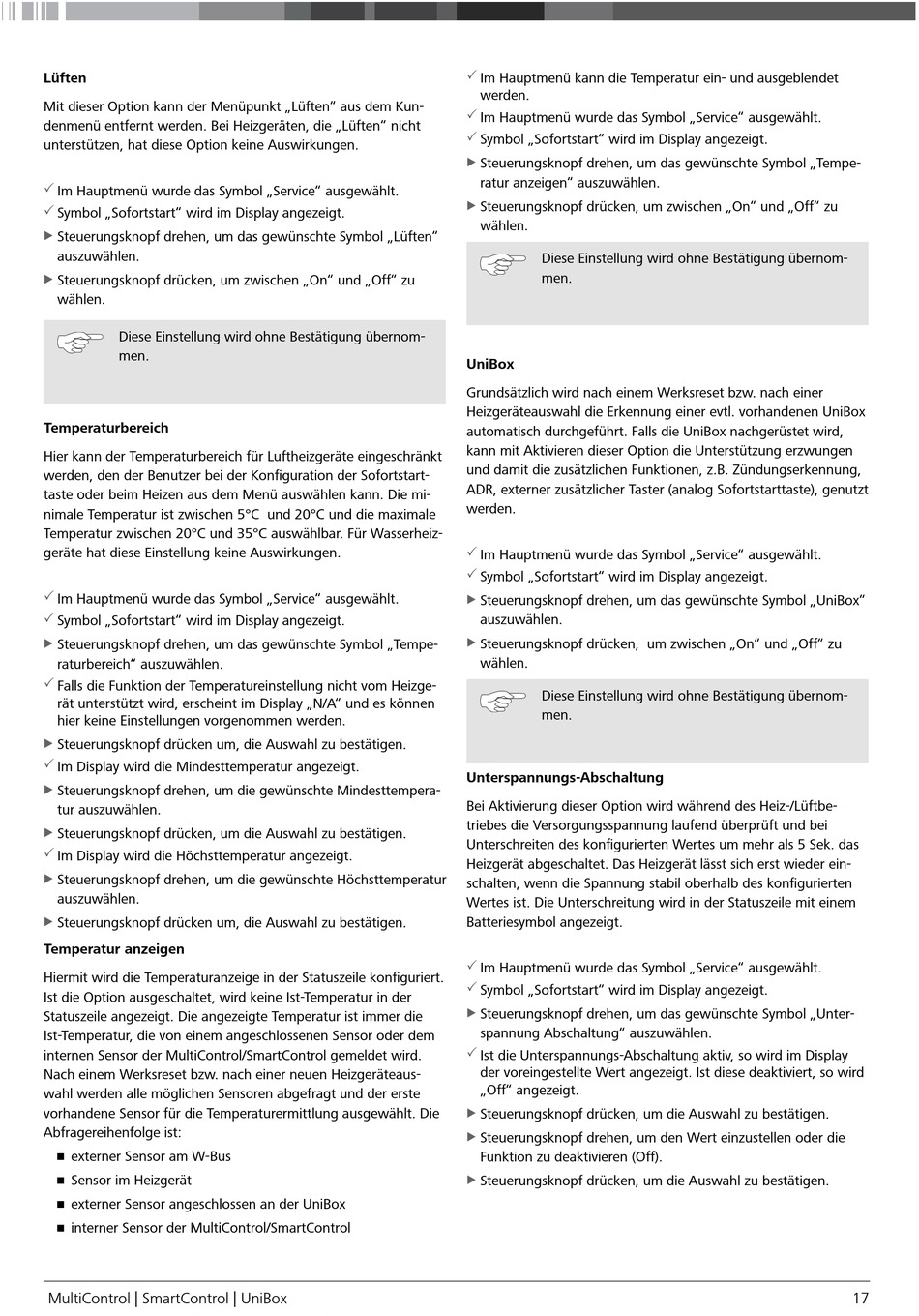

Webasto MultiControl Einbauanweisung Seite 17

Lüften
Mit dieser Option kann der Menüpunkt „Lüften" aus dem Kun-
denmenü entfernt werden. Bei Heizgeräten, die „Lüften" nicht
unterstützen, hat diese Option keine Auswirkungen.
3
Im Hauptmenü wurde das Symbol „Service" ausgewählt.
3 Symbol „Sofortstart" wird im Display angezeigt.
Steuerungsknopf drehen, um das gewünschte Symbol „Lüften"
X X
auszuwählen.
Steuerungsknopf drücken, um zwischen „On" und „Off" zu
X X
wählen.
Diese Einstellung wird ohne Bestätigung übernom-
men.
Temperaturbereich
Hier kann der Temperaturbereich für Luftheizgeräte eingeschränkt
werden, den der Benutzer bei der Konfiguration der Sofortstart-
taste oder beim Heizen aus dem Menü auswählen kann. Die mi-
nimale Temperatur ist zwischen 5°C und 20°C und die maximale
Temperatur zwischen 20°C und 35°C auswählbar. Für Wasserheiz-
geräte hat diese Einstellung keine Auswirkungen.
3 Im Hauptmenü wurde das Symbol „Service" ausgewählt.
3
Symbol „Sofortstart" wird im Display angezeigt.
Steuerungsknopf drehen, um das gewünschte Symbol „Tempe-
X X
raturbereich" auszuwählen.
3 Falls die Funktion der Temperatureinstellung nicht vom Heizge-
rät unterstützt wird, erscheint im Display „N/A" und es können
hier keine Einstellungen vorgenommen werden.
Steuerungsknopf drücken um, die Auswahl zu bestätigen.
X X
3 Im Display wird die Mindesttemperatur angezeigt.
Steuerungsknopf drehen, um die gewünschte Mindesttempera-
X X
tur auszuwählen.
Steuerungsknopf drücken, um die Auswahl zu bestätigen.
X X
3 Im Display wird die Höchsttemperatur angezeigt.
Steuerungsknopf drehen, um die gewünschte Höchsttemperatur
X X
auszuwählen.
Steuerungsknopf drücken um, die Auswahl zu bestätigen.
X X
Temperatur anzeigen
Hiermit wird die Temperaturanzeige in der Statuszeile konfiguriert.
Ist die Option ausgeschaltet, wird keine Ist-Temperatur in der
Statuszeile angezeigt. Die angezeigte Temperatur ist immer die
Ist-Temperatur, die von einem angeschlossenen Sensor oder dem
internen Sensor der MultiControl/SmartControl gemeldet wird.
Nach einem Werksreset bzw. nach einer neuen Heizgeräteaus-
wahl werden alle möglichen Sensoren abgefragt und der erste
vorhandene Sensor für die Temperaturermittlung ausgewählt. Die
Abfragereihenfolge ist:
■ externer Sensor am W-Bus
■ Sensor im Heizgerät
■ externer Sensor angeschlossen an der UniBox
■ interner Sensor der MultiControl/SmartControl
MultiControl | SmartControl | UniBox
3 Im Hauptmenü kann die Temperatur ein- und ausgeblendet
werden.
3
Im Hauptmenü wurde das Symbol „Service" ausgewählt.
3 Symbol „Sofortstart" wird im Display angezeigt.
Steuerungsknopf drehen, um das gewünschte Symbol „Tempe-
X X
ratur anzeigen" auszuwählen.
Steuerungsknopf drücken, um zwischen „On" und „Off" zu
X X
wählen.
Diese Einstellung wird ohne Bestätigung übernom-
men.
UniBox
Grundsätzlich wird nach einem Werksreset bzw. nach einer
Heizgeräteauswahl die Erkennung einer evtl. vorhandenen UniBox
automatisch durchgeführt. Falls die UniBox nachgerüstet wird,
kann mit Aktivieren dieser Option die Unterstützung erzwungen
und damit die zusätzlichen Funktionen, z.B. Zündungserkennung,
ADR, externer zusätzlicher Taster (analog Sofortstarttaste), genutzt
werden.
3
Im Hauptmenü wurde das Symbol „Service" ausgewählt.
3 Symbol „Sofortstart" wird im Display angezeigt.
Steuerungsknopf drehen, um das gewünschte Symbol „UniBox"
X X
auszuwählen.
Steuerungsknopf drücken, um zwischen „On" und „Off" zu
X X
wählen.
Diese Einstellung wird ohne Bestätigung übernom-
men.
Unterspannungs-Abschaltung
Bei Aktivierung dieser Option wird während des Heiz-/Lüftbe-
triebes die Versorgungsspannung laufend überprüft und bei
Unterschreiten des konfigurierten Wertes um mehr als 5 Sek. das
Heizgerät abgeschaltet. Das Heizgerät lässt sich erst wieder ein-
schalten, wenn die Spannung stabil oberhalb des konfigurierten
Wertes ist. Die Unterschreitung wird in der Statuszeile mit einem
Batteriesymbol angezeigt.
3 Im Hauptmenü wurde das Symbol „Service" ausgewählt.
3
Symbol „Sofortstart" wird im Display angezeigt.
Steuerungsknopf drehen, um das gewünschte Symbol „Unter-
X X
spannung Abschaltung" auszuwählen.
3 Ist die Unterspannungs-Abschaltung aktiv, so wird im Display
der voreingestellte Wert angezeigt. Ist diese deaktiviert, so wird
„Off" angezeigt.
Steuerungsknopf drücken, um die Auswahl zu bestätigen.
X X
Steuerungsknopf drehen, um den Wert einzustellen oder die
X X
Funktion zu deaktivieren (Off).
Steuerungsknopf drücken, um die Auswahl zu bestätigen.
X X
17
