AEG Protect C.R Betriebsanleitung Seite 25

PROTECT C. 3000 R (S)
PROTECT C. 6000 R

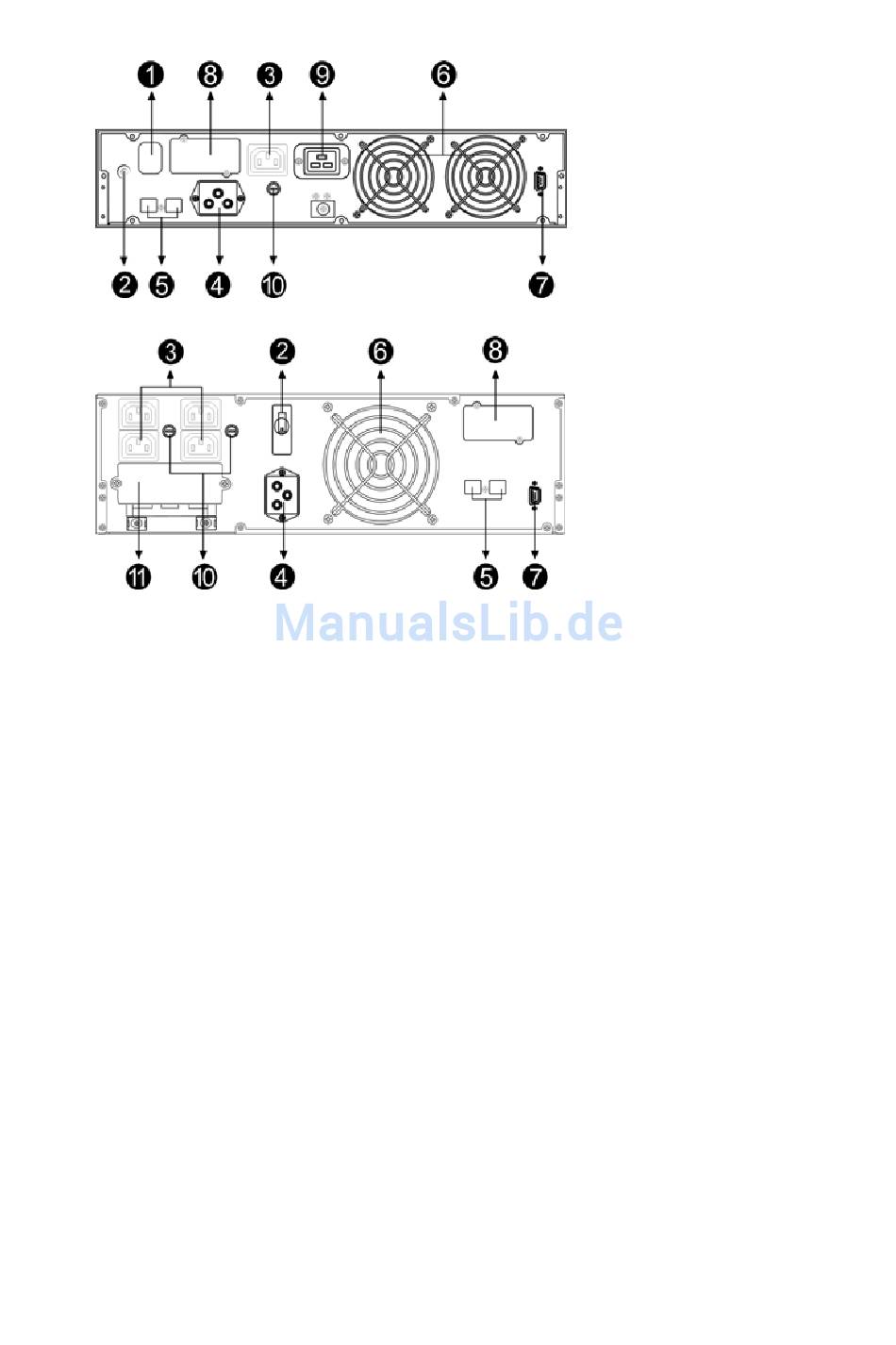

Erläuterungen:
1. Netzanschluss (USV-Eingang)
PROTECT C. 6000 R über Klemmleiste (Pos. 11)
2. Netzeingangssicherungsautomat
3. Verbraucheranschlüsse (USV-Abgänge)
PROTECT C. 3000 R (S) mit zusätzlichem Verbrau-
cherausgang (IEC 320-16A – Pos.9). PROTECT C.
6000 R zusätzlich über Klemmleiste (Pos. 11)
4. Anschluss für externes Batteriemodul
5. Dateninterface für Telefon, Modem, Fax (RJ11) oder
10/100 MBit/s Netzwerk (RJ45)
6. Lüfter (Achtung: 10 cm Mindestfreiraum hinter Lüfter
zum freien Ausblasen beachten!)
7. Kommunikationsschnittstelle RS232 (Sub-D9)
8. Kommunikationsslot für optionale Erweiterungskarten:
SNMP, AS/400
9. Verbraucherausgang 16A (nur PROTECT C. 3000 R (S))
10. Sicherungsautomaten für Verbraucherausgang (nur
PROTECT C. 3000 R (S) und PROTECT C. 6000 R)
11. Festanschluss über Klemmleiste
(nur PROTECT C. 6000 R)
