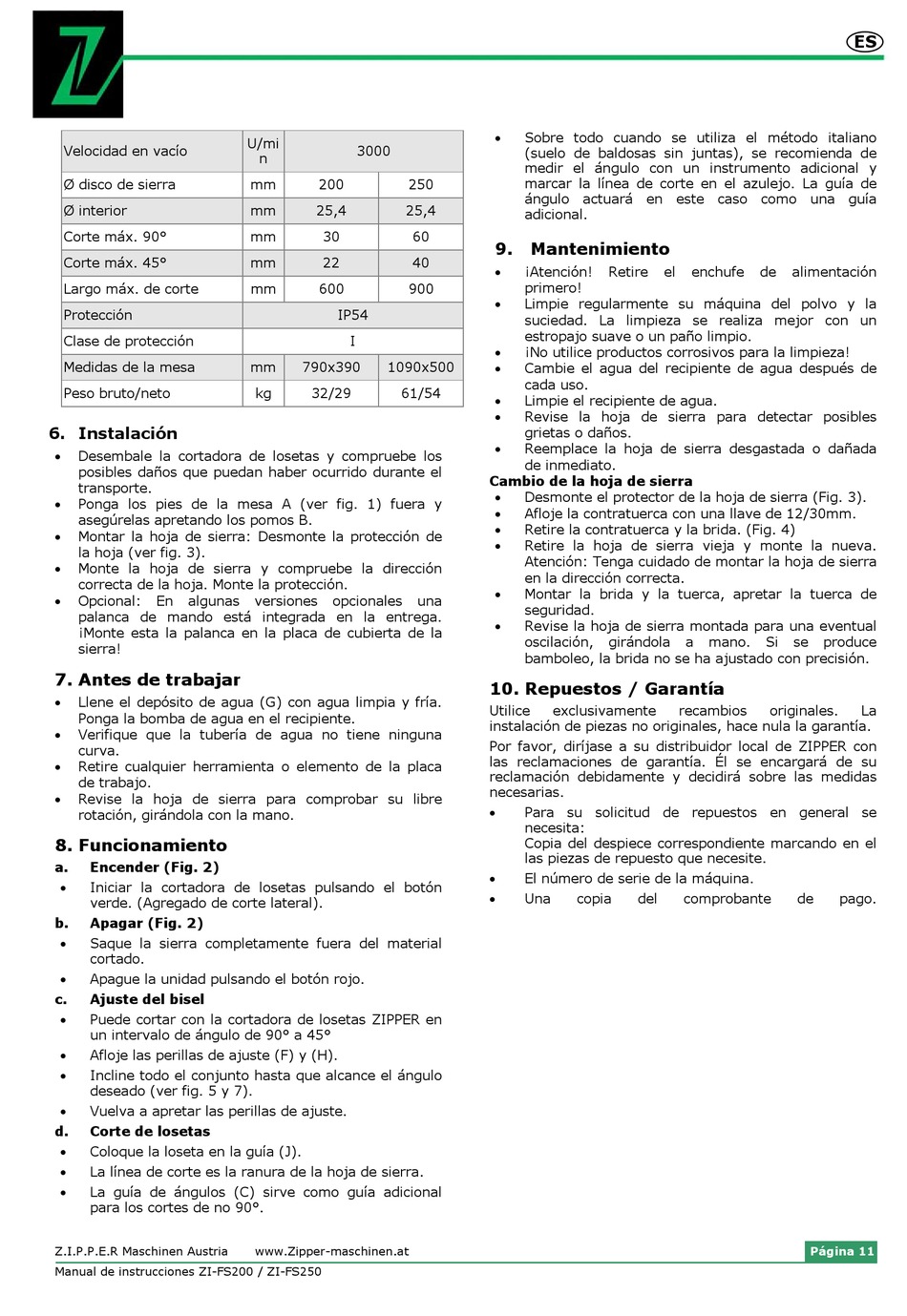

Velocidad en vacío
Ø disco de sierra
Ø interior
Corte máx. 90°
Corte máx. 45°
Largo máx. de corte
Protección
Clase de protección
Medidas de la mesa
Peso bruto/neto
6. Instalación
 Desembale la cortadora de losetas y compruebe los
posibles daños que puedan haber ocurrido durante el
transporte.
 Ponga los pies de la mesa A (ver fig. 1) fuera y
asegúrelas apretando los pomos B.
 Montar la hoja de sierra: Desmonte la protección de
la hoja (ver fig. 3).
 Monte la hoja de sierra y compruebe la dirección
correcta de la hoja. Monte la protección.
 Opcional: En algunas
palanca de mando está integrada en la entrega.
¡Monte esta la palanca en la placa de cubierta de la
sierra!
7. Antes de trabajar
 Llene el depósito de agua (G) con agua limpia y fría.
Ponga la bomba de agua en el recipiente.
 Verifique que la tubería de agua no tiene ninguna
curva.
 Retire cualquier herramienta o elemento de la placa
de trabajo.
 Revise la hoja de sierra para comprobar su libre
rotación, girándola con la mano.
8. Funcionamiento
a. Encender (Fig. 2)
 Iniciar la cortadora de losetas pulsando el botón
verde. (Agregado de corte lateral).
b. Apagar (Fig. 2)
 Saque la sierra completamente fuera del material
cortado.
 Apague la unidad pulsando el botón rojo.
c. Ajuste del bisel
 Puede cortar con la cortadora de losetas ZIPPER en
un intervalo de ángulo de 90° a 45°
 Afloje las perillas de ajuste (F) y (H).
 Incline todo el conjunto hasta que alcance el ángulo
deseado (ver fig. 5 y 7).
 Vuelva a apretar las perillas de ajuste.
d. Corte de losetas
 Coloque la loseta en la guía (J).
 La línea de corte es la ranura de la hoja de sierra.
 La guía de ángulos (C) sirve como guía adicional
para los cortes de no 90°.
Z.I.P.P.E.R Maschinen Austria  www.Zipper-maschinen.at
Manual de instrucciones ZI-FS200 / ZI-FS250
U/mi
3000
n
mm 200 250
mm 25,4 25,4
mm 30 60
mm 22 40
mm 600 900
IP54
I
mm 790x390 1090x500
kg 32/29 61/54
versiones opcionales una
 Sobre todo cuando se utiliza el método italiano
(suelo de baldosas sin juntas), se recomienda de
medir el ángulo con un instrumento adicional y
marcar la línea de corte en el azulejo. La guía de
ángulo actuará en este caso como una guía
adicional.
9.

Mantenimiento

 ¡Atención! Retire
primero!
 Limpie regularmente su máquina del polvo y la
suciedad. La limpieza se realiza mejor con un
estropajo suave o un paño limpio.
 ¡No utilice productos corrosivos para la limpieza!
 Cambie el agua del recipiente de agua después de
cada uso.
 Limpie el recipiente de agua.
 Revise la hoja de sierra para detectar posibles
grietas o daños.
 Reemplace la hoja de sierra desgastada o dañada
de inmediato.
Cambio de la hoja de sierra
 Desmonte el protector de la hoja de sierra (Fig. 3).
 Afloje la contratuerca con una llave de 12/30mm.
 Retire la contratuerca y la brida. (Fig. 4)
 Retire la hoja de sierra vieja y monte la nueva.
Atención: Tenga cuidado de montar la hoja de sierra
en la dirección correcta.
 Montar la brida y la tuerca, apretar la tuerca de
seguridad.
 Revise la hoja de sierra montada para una eventual
oscilación, girándola
bamboleo, la brida no se ha ajustado con precisión.
10. Repuestos / Garantía
Utilice exclusivamente
instalación de piezas no originales, hace nula la garantía.
Por favor, diríjase a su distribuidor local de ZIPPER con
las reclamaciones de garantía. Él se encargará de su
reclamación debidamente y decidirá sobre las medidas
necesarias.
 Para su solicitud de repuestos en general se
necesita:
Copia del despiece correspondiente marcando en el
las piezas de repuesto que necesite.
 El número de serie de la máquina.
 Una copia del
el enchufe de alimentación
a mano. Si se produce
recambios originales.
comprobante de
Página 11
ES
La
pago.
