Wilo LevelControl
Elektrischer Anschluß des Niveaugebers
Arbeitsablauf:
- Aufschieben der Überwurfmutter (Pos.1),der Krone (Pos.2) und des
Dichtgummis (Pos.3)
- Entfernen der Leitungsummantelung des Signalkabels
(s.Abbildung :ca. 15mm ,die Aderenden müssen bündig mit dem
Spleißring (Pos.4) abschließen bzw. max.2mm überstehen)
Die Kapillarleitung muß 10mm kürzer sein ,damit die notwendige
Verbindung zur Atmosphäre nicht unterbrochen wird.
- Die rote Ader des Niveaugeberkabels in Durchführung 1,die
blaue Ader des Niveaugeberkabels in Durchführung 2 und die Kapillar-
leitung (Länge ca. 5mm ) in die Durchführung 3 einführen.
- Die vorbereitete Leitung in die Kontaktträger (Pos. 5) einführen.
- Die Überwurfmutter festdrehen.
Der Schnellanschluß stellt beim Festdrehen den Kontakt und die
Zugentlastung automatisch her.
- Vor einem erneuten Anschluß Leitungsreste abschneiden und wie oben
beschrieben neu kontaktieren.(Bis zu max. zehnmal ist ein erneuter
Anschluß mit dem gleichen Kontaktsystem zulässig.)

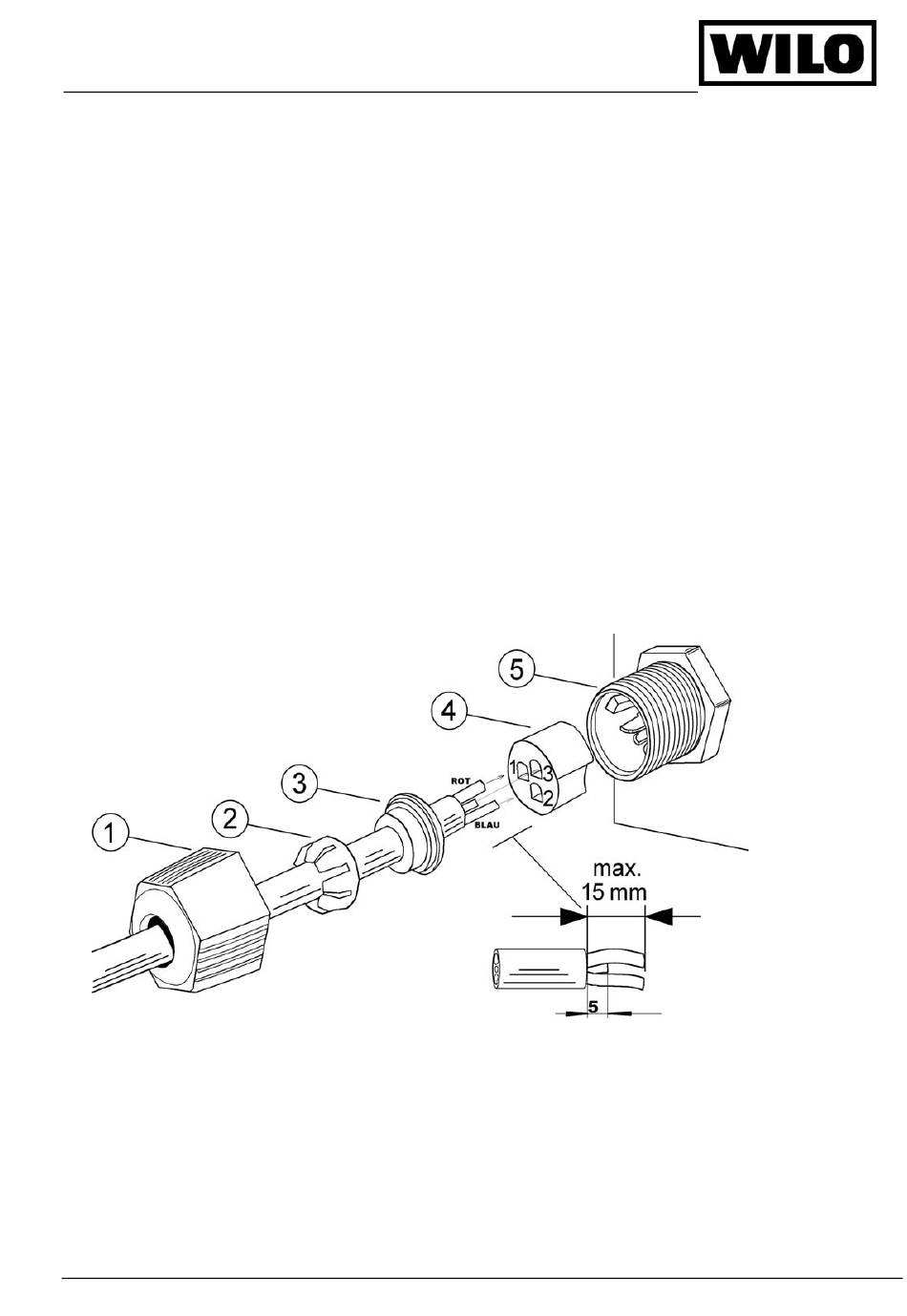

Bild 2:
Anschluß des Niveaugebers (Quickon-Verschraubung)
