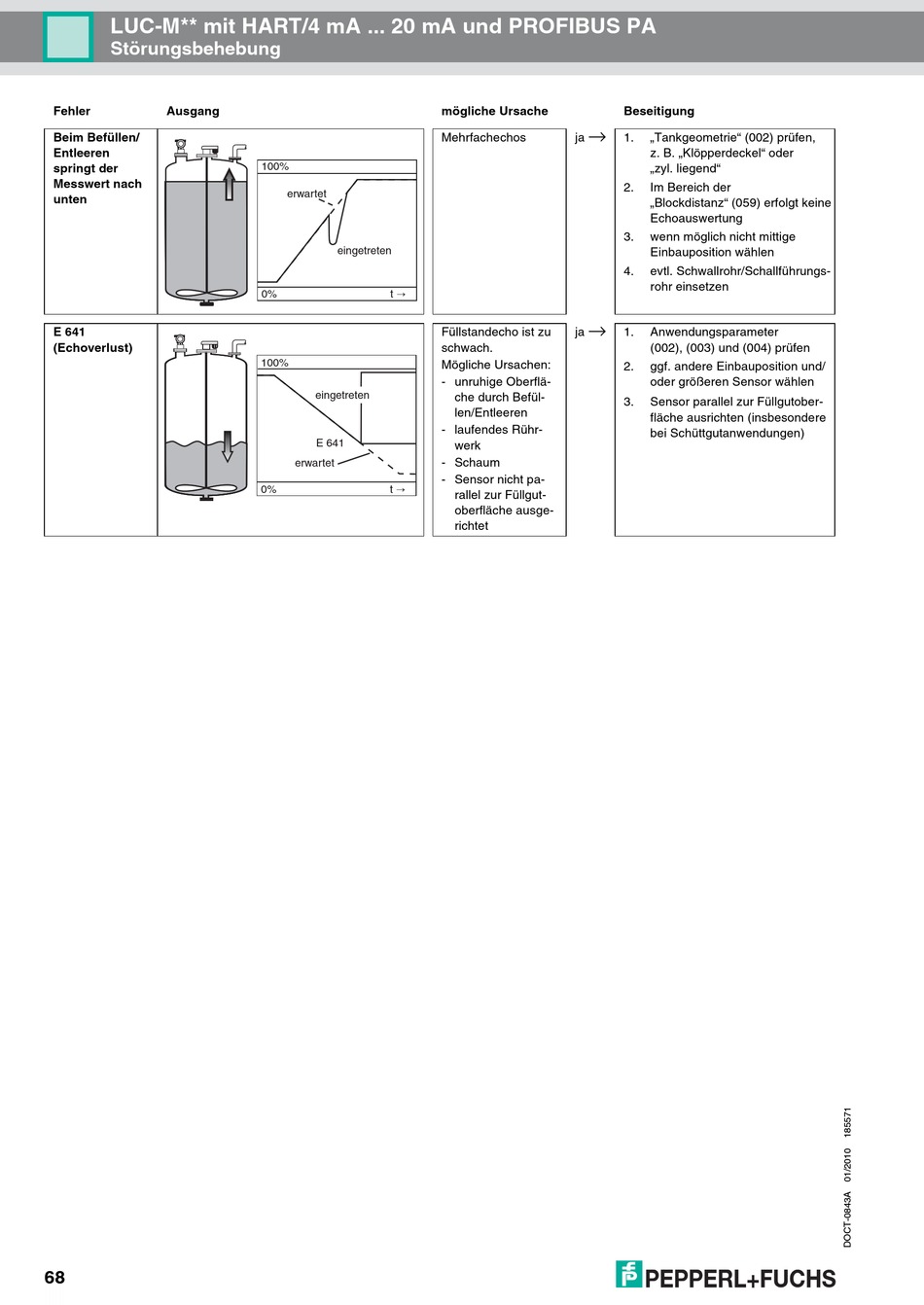

Pepperl+Fuchs LUC-M10 Beschreibung Der Gerätefunktionen Seite 68

LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Störungsbehebung
Fehler Ausgang
Beim Befüllen/
Entleeren
springt der
Messwert nach
unten
E 641
(Echoverlust)
68
100%
erwartet
eingetreten
t ¡
0%
100%
eingetreten
E 641
erwartet
t ¡
0%
mögliche Ursache
→
Mehrfachechos ja
→
Füllstandecho ist zu ja
schwach.
Mögliche Ursachen:
- unruhige Oberflä-
che durch Befül-
len/Entleeren
- laufendes Rühr-
werk
- Schaum
- Sensor nicht pa-
rallel zur Füllgut-
oberfläche ausge-
richtet
Beseitigung
1. „Tankgeometrie" (002) prüfen,
z. B. „Klöpperdeckel" oder
„zyl. liegend"
2. Im Bereich der
„Blockdistanz" (059) erfolgt keine
Echoauswertung
3. wenn möglich nicht mittige
Einbauposition wählen
4. evtl. Schwallrohr/Schallführungs-
rohr einsetzen
1. Anwendungsparameter
(002), (003) und (004) prüfen
2. ggf. andere Einbauposition und/
oder größeren Sensor wählen
3. Sensor parallel zur Füllgutober-
fläche ausrichten (insbesondere
bei Schüttgutanwendungen)
