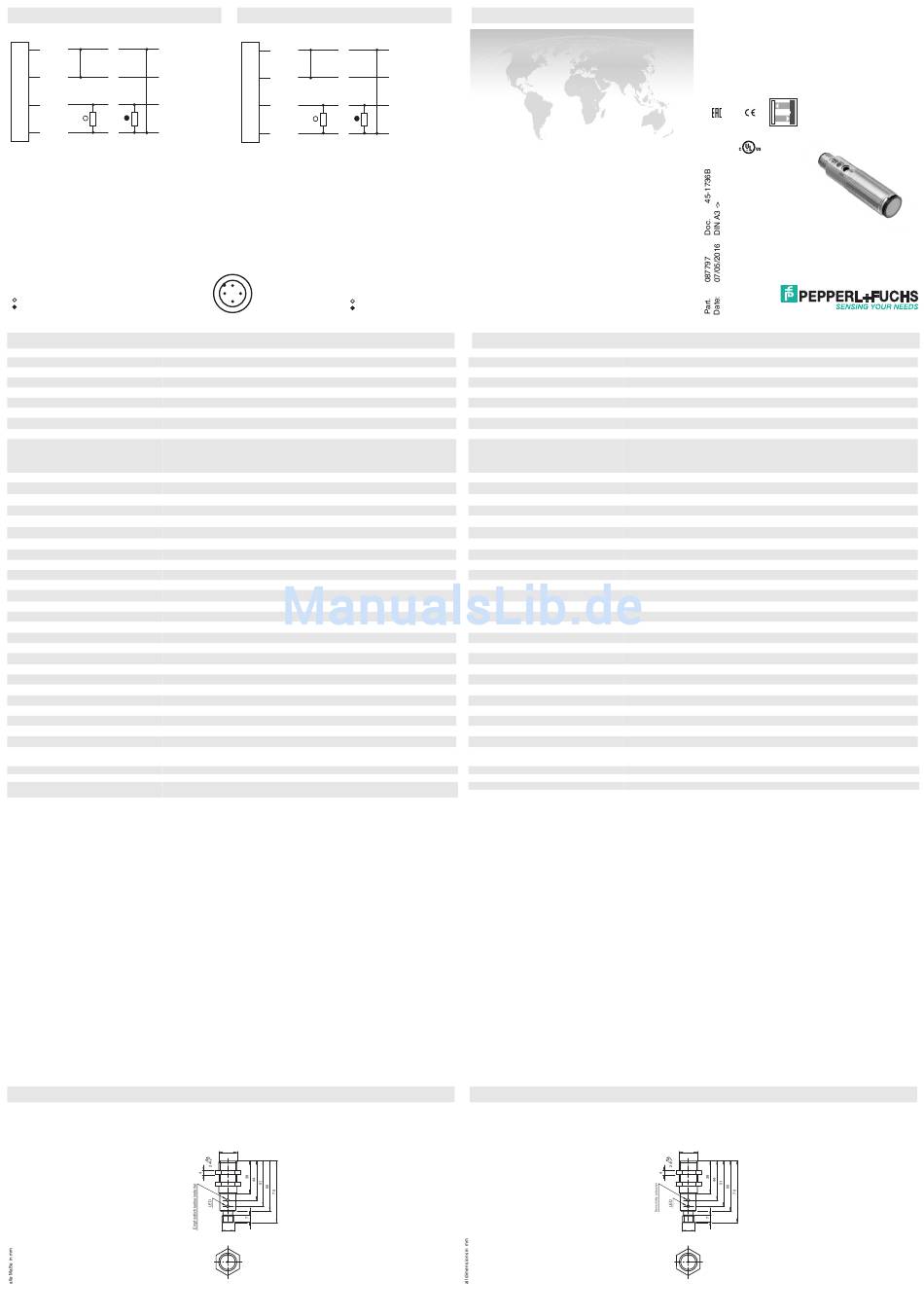

Pepperl+Fuchs OBT500-18GM60-E5-V1 Betriebsanleitung

Elektrischer Anschluss
Option: E5 E5
IN
2
1 +UB
4 Q
3 0 V
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Tastbereich 0 ... 500 mm
Referenzobjekt Standardweiß 200 mm x 200 mm
Lichtsender IRED , 880 nm
Lichtart infrarot
Lichtfleckdurchmesser ca. 80 mm bei 500 mm
Fremdlichtgrenze 10000 Lux
Anzeigen/Bedienelemente
Betriebsanzeige LED grün
Funktionsanzeige Duo-LED, gelb/grün
gelb: Schaltzustand
grün: Betriebspannung EIN
blinkend: unstabiler Bereich
Bedienelemente Tastweiteneinsteller
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Welligkeit 10 %
Leerlaufstrom I ≤ 25 mA
0
Bereitschaftsverzug t ≤ 25 ms
v
Ausgang
Schaltungsart hell-/dunkelschaltend elektronisch umschaltbar
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 2,5 V
d
Schaltfrequenz f 500 Hz
Ansprechzeit 1 ms
Normenkonformität
Normen EN 60947-5-2
Normen 2 UL 508
Umgebungsbedingungen
Umgebungstemperatur -25 ... 55 °C (-13 ... 131 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 4-polig
Material
Gehäuse Messing, vernickelt
Lichtaustritt PC
Masse 45 g
Zulassungen und Zertifikate
EAC-Konformität TR CU 020/2011
UL-Zulassung cULus Listed, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Zulassungen CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung;
Type 1 enclosure)
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
Option: E5 E5
2 IN
1 +UB
4 Q
3 0 V
1
2 4
= Light on
= Dark on
3
M18x1
M12 x 1
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range 0 ... 500 mm
Reference target standard white 200 mm x 200 mm
Light source IRED , 880 nm
Light type infrared
Diameter of the light spot approx. 80 mm at 500 mm
Ambient light limit 10000 Lux
Indicators/operating means
Operation indicator LED green
Function indicator Dual color-LED, yellow/green
yellow: switching state
green: power on
flashing: stability control
Control elements Sensing range adjuster
Electrical specifications
Operating voltage U 10 ... 30 V DC , class 2
B
Ripple 10 %
No-load supply current I ≤ 25 mA
0
Time delay before availability t ≤ 25 ms
v
Output
Switching type light/dark on electrically switchable
Signal output 1 PNP output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 2.5 V
d
Switching frequency f 500 Hz
Response time 1 ms
Standard conformity
Standards EN 60947-5-2
Standards 2 UL 508
Ambient conditions
Ambient temperature -25 ... 55 °C (-13 ... 131 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Degree of protection IP67
Connection 4-pin, M12 x 1 connector
Material
Housing brass, nickel-plated
Optical face PC
Mass 45 g
Approvals and certificates
EAC conformity TR CU 020/2011
UL approval cULus Listed, Type 1 enclosure
CCC approval CCC approval / marking not required for products rated ≤36 V
Approvals CE, cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1
enclosure)
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Reflexionslichttaster, energetisch
mit Gerätestecker M12, 4-polig
Diffuse mode sensor
with 4-pin, M12 connector
OBT500-18GM60-E5-V1
M18x1
M12 x 1
