- Seite 1 FABRIKAUTOMATION HANDBUCH IQT-F116-R4M-V1 Schreib-/Lesestation (13,56 MHz)
- Seite 2 IQT-F116-R4M-V1 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
IQT-F116-R4M-V1 Inhalt 1 Einleitung ................4 2 Sicherheit ................5 Sicherheitsrelevante Symbole...............5 Bestimmungsgemäße Verwendung ..............5 Allgemeine Sicherheitshinweise..............5 3 Produktbeschreibung ............7 4 Installation................8 Lagern und Transportieren ................8 Auspacken ....................8 Montage und Anschluss der Schreib-/Lesestation ........8 5 Bedienung ................9 Allgemeines zu den Datenträgertypen ............9... -
Seite 4: Einleitung
Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, produziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Bevor Sie dieses Gerät montieren und in Betrieb nehmen, lesen Sie diese Betriebsanleitung bitte sorgfältig durch. -
Seite 5: Sicherheit
IQT-F116-R4M-V1 Sicherheit Sicherheit Sicherheitsrelevante Symbole Gefahr! Dieses Symbol kennzeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten drohen Personenschäden bis hin zum Tod. Warnung! Dieses Zeichen warnt vor einer möglichen Störung oder Gefahr. Bei Nichtbeachten drohen Personenschäden oder schwerste Sachschäden. Vorsicht! Dieses Zeichen warnt vor einer möglichen Störung. - Seite 6 IQT-F116-R4M-V1 Sicherheit Halten Sie die zulässigen Umgebungsbedingungen ein. Hinweis! Entsorgung Elektronikschrott ist Sondermüll. Beachten Sie zu dessen Entsorgung die einschlägigen Gesetze im jeweiligen Land sowie die örtlichen Vorschriften.
-
Seite 7: Produktbeschreibung

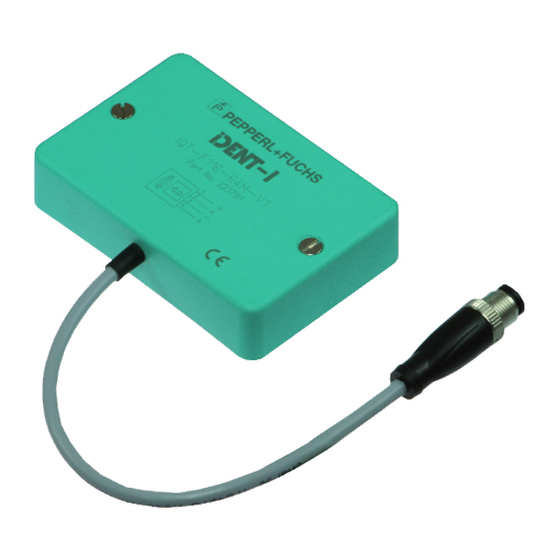

IQT-F116-R4M-V1 Produktbeschreibung Produktbeschreibung Bei diesem Produkt handelt es sich um eine Schreib-/Lesestation mit einer seriellen Schnittstelle RS 485. Die Schreib-/Lesestation beschreibt und liest Datenträger im Frequenzbereich von 13,56 MHz aus. Das Gerät zeichnet sich vor allem durch seine flache Bauform mit Kabelabgang und integriertem M12-Stecker aus. -
Seite 8: Installation
■ Bewahren Sie die Originalverpackung für den Fall auf, dass Sie das Gerät zu einem späteren Zeitpunkt einlagern oder verschicken. Bei Fragen wenden Sie sich bitte an Pepperl+Fuchs. Montage und Anschluss der Schreib-/Lesestation Hinweis! Montieren Sie das die Schreib-/Lesestation nicht direkt auf metallischen Oberflächen, sondern halten Sie rund um das Gerät einen Mindestabstand von... -
Seite 9: Bedienung
Tabelle 5.1 Tag types 13.56 MHz The purpose of this data carrier type is to read the UID (fix code) of all data carriers supported by Pepperl+Fuchs that conform with ISO 15693. Die Datenträger verfügen alle über einen Schreib-/Lesebereich, in dem Daten geschrieben und geändert werden können und einem geschützten... -
Seite 10: Befehlsübersicht
IQT-F116-R4M-V1 Bedienung Code- oder Adressbereich Datenbereich Speichergröße Datenträger Zugriff <WordAddr> <WordNum> in Bytes SRF_55V02P Schreib-/Lese 0000...0037 01...20 SRF_55V02P Fixcode SRF_55V10P Schreib-/Lese 0000...00F7 01...20 SRF_55V10P Fixcode Tabelle 5.2 Der Datenbereich <WordNum> ist entweder durch den maximalen Speicherbereich des Datenträgers oder durch den Speicher der Schreib- /Leseeinheit begrenzt. -
Seite 11: Systembefehle
IQT-F116-R4M-V1 Bedienung Fixcode Befehlsbeschreibung Abkürzung Seite single read fixcode Siehe "single read fixcode SF" auf Seite 14 enhanced buffered read Siehe "enhanced buffered read fixcode EF" auf fixcode Seite 14 Systembefehle version VE Dieser Befehl überträgt die Software-Version. Befehl: VE <DeviceNo> <CHCK> <ETX>... - Seite 12 IQT-F116-R4M-V1 Bedienung configure interface CI Dieser Befehl setzt den Timeout und die Baud-Rate. Die Werte werden nicht- flüchtig gespeichert. Eine Änderung erfordert immer einen Reset, um wirksam zu werden. Der Timeout ist die Zeit, nach der die Schreib-/Lesestation nicht mehr auf Zeichen in einem Befehl wartet.
-
Seite 13: Schreib-/Lesebefehle
IQT-F116-R4M-V1 Bedienung Schreib-/Lesebefehle single read words SR Die Schreib-/Lesestation versucht genau einmal, <WordNum> 32-Bit-Worte ab Adresse <WordAddr> zu lesen. Befehl: SR <DeviceNo> <WordAddr> <WordNum> <CHCK> <ETX> Antwort: <Status> <DeviceNo> <Data> <CHCK> <ETX> enhanced buffered read words ER Die Schreib-/Lesestation versucht ständig, <WordNum> 32-Bit-Worte ab Adresse <WordAddr>... -
Seite 14: Legende
IQT-F116-R4M-V1 Bedienung Hinweis! Datenkollission Benutzen Sie diesen Befehl nur bei einer Adresse im Netzwerk. Die Ausführung dieses Befehls bei mehr als einer Adresse führt zu einer Datenkollision. single read fixcode SF Die Schreib-/Lesestation versucht genau einmal, einen Fixcode zu lesen. -
Seite 15: Technische Daten
IQT-F116-R4M-V1 Technische Daten Technische Daten Allgemeine Daten Arbeitsfrequenz 13,56 MHz Übertragunsrate 26 kBit/s Erfassungbereich Leseabstand 0 ... 130 mm Schreibabstand 0 ... 130 mm Breite max. 100 mm Elektrische Daten Bemessungsbetriebsspannung 10 ... 26V DC, Welligkeit 10% , PELV Leistungsaufnahme ... - Seite 16 IQT-F116-R4M-V1 Technische Daten Abmessungen 48.2...
- Seite 17 IQT-F116-R4M-V1 Technische Daten...
- Seite 18 E-Mail: info@de.pepperl-fuchs.com Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com TDOCT1978B_GER Änderungen vorbehalten Copyright PEPPERL+FUCHS • Printed in Germany 02/2012...
