Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
finden Sie unter www.kathrein.com.
Merkmale
Einkabelmultischalter dritter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter. Für
beide Ausgänge sind verschiedene
Konfigurationen/Anzahl der User-
bänder mittels Drehschalter wählbar
32 Userbänder (16 + 16) auf zwei
Ausgängen für maximale Betriebssi-
cherheit und schlanke Verteilung
Max. 30 Userbänder auf einem
Ausgang, Legacy Funktion auf dem
zweiten Ausgang
Static Mode: 27 Transponder mit
Programmen vorbelegt, Betrieb ohne
DiSEqC möglich
Userbandeditor zur Programmierung im
Static Mode
(Download unter www.kathrein.com)
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugriff eines anderen Teil-
nehmers. Eine wohnungsübergreifende
Installation ist dadurch möglich

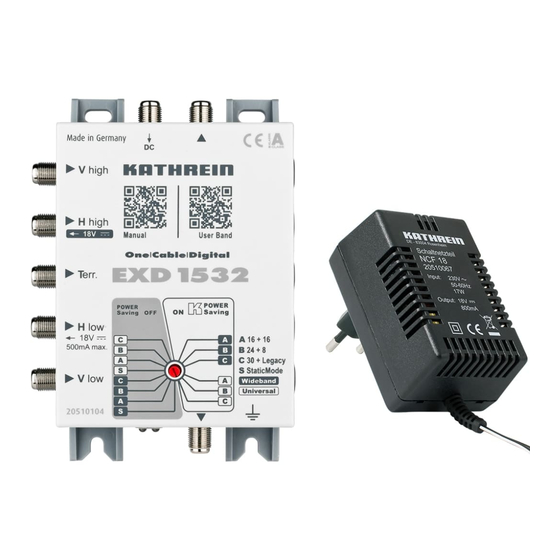

EXD 1532
EXD 2532
geeignet für DVB-T/T2
Bitte beachten Sie, dass
diese Gebrauchsanlei-
tung auch mit dem linken
Tipp
QR-Code auf der Frontseite
des Multischalters abge-
rufen werden kann:
1 / 12
20510104
20510105
Manual
Werbung
Inhaltsverzeichnis
