Sat-ZF-Verteilsystem (4 x SAT-ZF)
Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der
Lebensdauer des Geräts aufbewahren.
Das Dokument an nachfolgende
Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
finden Sie unter www.kathrein.com.
Merkmale
■
Kaskadierfähige Einkabel-Multischalter
zur Verteilung von Sat-ZF-Signalen
(vier SAT-Ebenen) und terrestrischen
Signalen über ein Kabel auf bis zu acht
Receiver
Userbandfrequenzen kompatibel zu
■
früheren Kathrein-Modellen
■
Einkabelbefehlssatz EN 50494 und der
neue, erweiterte Befehlssatz EN 50607
(SCD 2) werden unterstützt
Die integrierte AGC (Automatic Gain
■
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale und
für mehr Reserve in der Verteilung
■
Multi-Tunergeräte, z. B. UFSconnect
926, können mit einer Vielzahl von
Userbändern auf einer Niederführung
versorgt werden
PIN-Code: Schutz der Teilnehmer-
■
frequenz vor Zugriff eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
Es können bis zu acht Multischalter
■
kaskadiert werden
geeignet für DVB-T/T2
Bitte beachten Sie, dass Sie
diese Gebrauchsanleitung
auch mit dem QR-Code auf
der Frontseite des Multi-
schalters abrufen können:

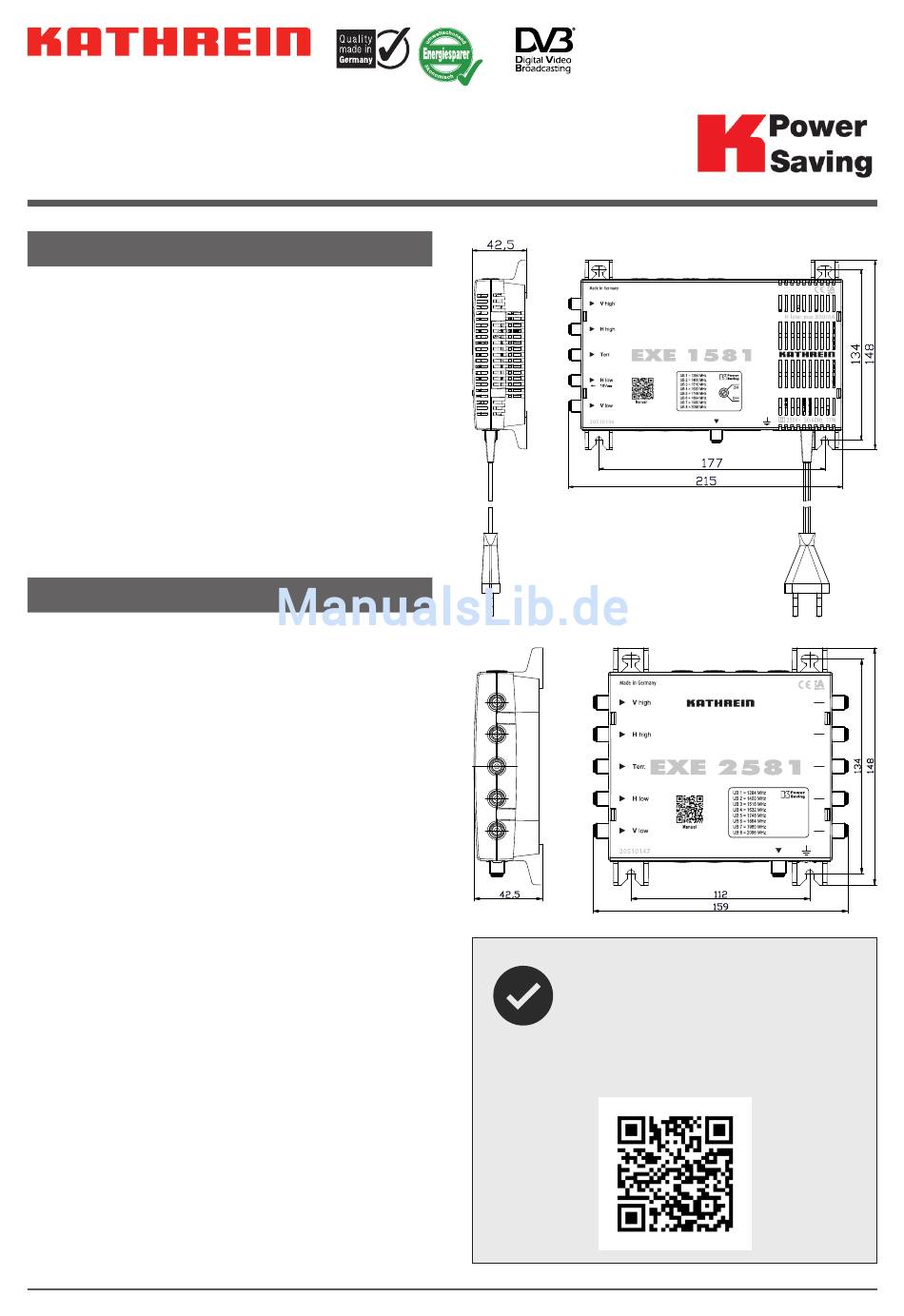

1 / 8
EXE 1581
20510146
EXE 2581
20510147
Werbung
Verwandte Anleitungen für Kathrein EXE 1581
Inhaltszusammenfassung für Kathrein EXE 1581
- Seite 1 ► Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben. Die aktuelle Version dieses Dokuments finden Sie unter www.kathrein.com. Merkmale ■ Kaskadierfähige Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier SAT-Ebenen) und terrestrischen Signalen über ein Kabel auf bis zu acht...
- Seite 2 Durch das Stromsparkonzept Kathrein Power Saving mit Dreh- ■ ■ verbraucht der Multischalter keinen schalter ein- und ausschaltbar Strom, wenn alle Empfänger ausge- schaltet sind. Ist Kathrein Power EXE 2581 Saving aktiv, wird zusätzlich die Versor- Durchgangsmultischalter zur Anla- ■...
- Seite 3 Sicherheitshinweise Lebensgefahr durch elektrische Spannung und sich daraus ergebende Brandge- fahr! Unsachgemäße Eingriffe können die elektrische Sicherheit des Gerätes gefährden. ► Nicht öffnen oder am Gerät/Netzgerät manipulieren. ► Bei Arbeiten an der Anlage immer den Netzstecker aus der Steckdose ziehen. ►...
- Seite 4 Montagehinweise ► Verbindungsstecker für Koaxialkabel HF-Stecker 75 Ω (Serie F) nach EN 61169-24 verwenden. ► Zur Befestigung Holzschrauben (max. Ø 4 mm) verwenden. Gefahr von Sachschäden! Nur Koaxialkabel mit einem maximalen Innenleiterdurchmesser von 1.2 mm und ohne Grat verwenden. Auf kurzschlussfreie Montage achten. Durchmesser 0,6 - 1,2 mm gratfrei Max.
- Seite 5 Kathrein-Power-Saving Wird ein EXE 1581 alleine betrieben oder zusammen mit anderen Multischaltern, die das Kathrein-Power-Saving-Logo tragen, dann kann Kathrein-Power-Saving mit dem Dreh- schalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird das LNB vom End-Multischalter aus versorgt.
- Seite 6 U F S c o E S U 5 Anzahl genutzter ESU 5X User Bänder E S U 5 ESU 5er-Serie E S U 5 Die neue programmierbare Einkabel- steckdose für wohnungsübergreifende Installation. Weitere Informationen unter www.kathrein.de/sat/produkte 6 / 8...
- Seite 7 Technische Daten EXE 1581 EXE 2581 Bestell-Nr. 20510146 20510147 Teilnehmeranschlüsse 1 x 8 1 x 8 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 950 – 2150 5 – 862 950 – 2150 Durchgangsdämpfung 1 – 2 Anschlussdämpfung (terrestrisch) Ausgangspegel Sat (AGC) dBµV...
-
Seite 8: Fehlerbehebung
Signal“ Sicherstellen, dass UB und Frequenz überein- stimmen. Falsche Zuordnung Achtung: SCR-Adresse ist um 1 kleiner als UB-Nr. Netzstecker EXE 1581 nicht eingesteckt. ● Verbindung Multischalter – LNB auf Kurz- ● Keine Spannung schluss überprüfen. am LNB DC-Block EMU 12 (BN: 273281) an den Kaska- ●... - Seite 9 (four Sat polarities) and terrest- rial signals via one cable to up to nine receivers User-band frequencies compatible ■ with the previous Kathrein models ■ EN 50494 single-cable command set and the new, extended EN 50607 (SCD 2) command set are supported The integrated AGC (Automatic Gain ■...
- Seite 10 NCF 18 if all receivers are switched off. If Kathrein Power Saving is active, EXE 2581 the power supply for the LNBs is also Loop-through multiswitch to extend ■...
- Seite 11 Safety Instructions Danger to life from electric shock and fire hazard due to electric current! Improper intervention can endanger the electrical safety of the device. ► Do not open the device/power supply unit or tamper with it. ► When working on the system, always unplug the mains plug from the wall socket. ►...
- Seite 12 Installing Instructions ► Connectors for coaxial cables: RF connectors 75 Ω (series F) according to EN 61169-24. ► Use wood screws (max. Ø 4 mm) for fastening. Risk of damage to property! Use only coaxial cables with a maximum inner conductor diameter of 1.2 mm and no burr.
- Seite 13 Kathrein-Power-Saving If an EXE 1581 is operated as a stand-alone device or in conjunction with other multiswit- ches which bear the Kathrein Power Saving logo, Kathrein Power Saving can be activated by setting the rotary switch to “ON”. If a receiver is included in the cascade, the LNB is supplied from the end multiswitch.
- Seite 14 U F S c o E S U 5 Count of user bands ESU 5X in use E S U 5 ESU 5er-Series E S U 5 The new progammable Single-cable Outlets for apartment across installation. Further information at www.kathrein.de/sat/produkte 6 / 8...
- Seite 15 Technical Data Type EXE 1581 EXE 2581 Order no. 20510146 20510147 Subscriber connections 1 x 8 1 x 8 Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat Frequency range 5 – 862 950 – 2150 5 – 862 950 – 2150 Through loss 1 –...
- Seite 16 Incorrect assign- ment Note: SCR address is smaller than the user band number by 1. EXE 1581 mains plug not plugged. ● Make sure there is no short circuit on the ● No voltage on the receiver – LNB connection.
