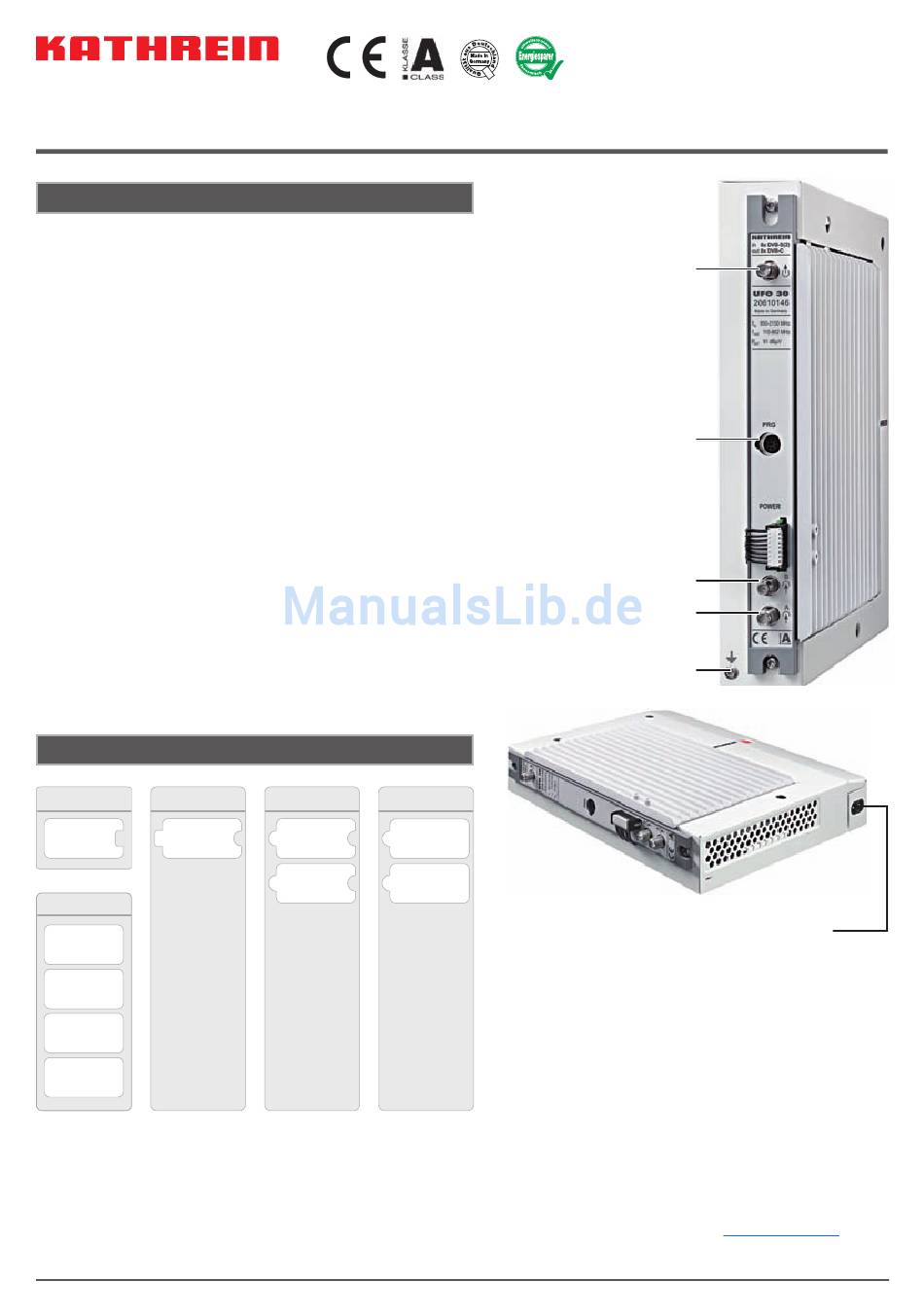

UFOnano Stand-alone-Kopfstelle
8fach-DVB-S(2) - QAM
Merkmale
■
Stand-alone-Kopfstelle 8fach-DVB-S(2)-QAM
■
Wandelt acht QPSK-/8PSK-modulierte DVB-S(2)-
Signale in acht benachbarte QAM-modulierte DVB-C-
Ausgangssignale
■
TV-Programme vorprogrammiert
■
Herausragende Daten durch Direktumsetzung als
FPGA-Lösung
■
Hohe Energieeffi zienz, Leistungsaufnahme: Typ. 25 W
■
Zwei Sat-ZF-Eingänge A/B, unabhängig voneinander
über die zentrale Steuerung einstellbar
■
Alle Übertragungs-Parameter sind einstellbar mit der
Management-Software USW 30
■
MPEG-Transportstrom-Prozessor:
– zum Einstellen einer konstanten Ausgangs-Daten-
rate (Stuffi ng) mit PCR-Korrektur
– mit Programm-Filter zum Ausblenden einzelner
TV-und Radioprogramme
■
Lüfterloses Design zur Wandmontage (keine Geräusch-
entwicklung)
Funktionsblöcke
Eingang
Frontend
2x8-Matrix
8 x DVB-S/S2
Besonderheiten
Plug-and-Play
3,0 Watt/QAM
Energie-
effizient
Thermische
Abschaltung
Hinweis
Die aktuellste Version dieses Anwendungshinweises fi nden Sie auf der Kathrein-Homepage unter
Service → Bedienungsanleitungen.
1 / 13
Basisband
Ausgang
Programm-
8 x DVB-C
Filter
CAT-
Blockumsetzung
Anpassung

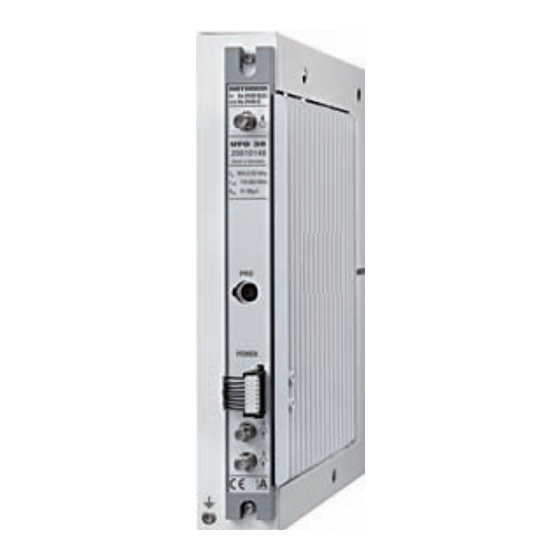

UFO
Ausgang
(F-Connector-Buchse)
Buchse zum Anschlie-
ßen der Steuerung
(Mini-DIN)
Sat-ZF-Eingang B
(F-Connector-Buchse)
Sat-ZF-Eingang A
(F-Connector-Buchse)
Potentialausgleich
30
20610146
Anschluss für
Stromversorgung
→
www.kathrein.de
