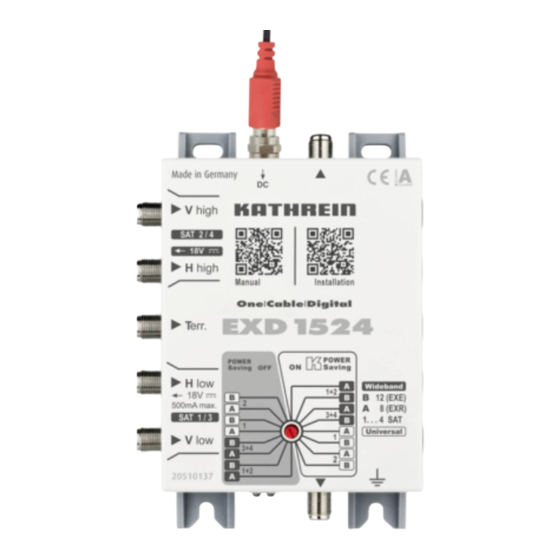

Kathrein EXD 1524 Anleitung

Sat-zf-verteilsystem (4 x sat-zf) digitaler einkabel-multischalter
Vorschau ausblenden Andere Handbücher für EXD 1524:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

KATHREIN SE • P.O. Box 10 04 44 • 83004 Rosenheim • Germany
KATHREIN-Werke KG ist jetzt KATHREIN SE
KATHREIN-Werke KG is now KATHREIN SE
Zum 1. Mai 2018 ist die KATHREIN-Werke KG auf die KATHREIN SE,
einer Europäischen Aktiengesellschaft (Societas Europaea),
übergegangen.
Die neuen Firmendaten lauten seither wie folgt:
KATHREIN SE
Anton-Kathrein-Str. 1–3
83022 Rosenheim, Deutschland
Steuer-Nr.: 156/117/30745
UST-Ident-Nr.: DE 131 558 540
Registergericht: Traunstein, HRB 24848
______________________________________________________________________________
On 1
st
May 2018, KATHREIN-Werke KG has been transferred
to KATHREIN SE, a European stock corporation (Societas Europaea).
Since then the company data is as follows:
KATHREIN SE
Anton-Kathrein-Str. 1–3
83022 Rosenheim, Deutschland
Tax ID No.: 156/117/30745
VAT Reg. No.: DE 131 558 540
Commercial Register: Traunstein, HRB 24848
Page 1 of 1
Rosenheim, 01.05.2018
KATHREIN SE
Anton-Kathrein-Straße 1–3
83022 Rosenheim
Germany
Phone: +49 8031 184-0
Fax:
+49 8031 184-306
www.kathrein.com
Executive Board:
Anton Kathrein (CEO),
Joachim Döring, Elmar Geissinger,
Jürgen Walter, Hans-Joachim Ziems
Supervisory Board:
Dr. Michael F. Keppel (Chairman)
VAT Reg. No.: DE 131 558 540
Tax ID No.: 156/117/30745
WEEE Reg. No.: DE 38438502
GLN: 40 21121 00000 3
Registered Office: Rosenheim, DE
Commercial Register: Traunstein, HRB 24848
Deutsche Bank AG
IBAN: DE54 7007 0010 0833 7701 00
BIC: DEUTDEMMXXX

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kathrein EXD 1524

  • Seite 1 KATHREIN SE • P.O. Box 10 04 44 • 83004 Rosenheim • Germany KATHREIN SE Anton-Kathrein-Straße 1–3 83022 Rosenheim Rosenheim, 01.05.2018 Germany Phone: +49 8031 184-0 Fax: +49 8031 184-306 KATHREIN-Werke KG ist jetzt KATHREIN SE www.kathrein.com KATHREIN-Werke KG is now KATHREIN SE Executive Board: Zum 1.
  • Seite 2: Sat-Zf-Verteilsystem (4 X Sat-Zf) Digitaler Einkabel-Multischalter

    ► Dieses Dokument während der Lebens- dauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben. Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein.com. Merkmale Einkabelmultischalter dritter Gene-  ration – Digital-Channel-Stacking- Switch (dCSS) mit neuester Full-Band- Capture-Technology Kaskadierbarer Twin-Multischalter.
  • Seite 3: Transport Und Lagerung

    Anlagenerweiterung um der Multischalter keinen Strom aus dem zwei Einkabelanschlüsse für bis zu NCF 18, wenn alle Receiver ausge- 24 Userbänder schaltet sind. Ist Kathrein Power Saving Kathrein-Power-Saving:  aktiv, wird zusätzlich die Versorgung des Sobald kein Receiver mehr aktiv ist, LNBs abgeschaltet.
  • Seite 4: Montage Und Sicherheitshinweise

    Montage und Sicherheitshinweise ● Die beschriebenen Geräte dienen ausschließlich der Installation von Satel- litenempfangsanlagen. ● Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen- dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge. ● Die Geräte nur in trockenen Innenräumen montieren. Nicht auf oder an leicht entzündlichen Materialien montieren.
  • Seite 5: Sat-Zf-Verteilmaterial

    EBX 2520 Zweifachverteiler fähigem End-Multischalter abge- schlossen EAX 2512 Zweifachabzweiger nicht Kathrein-Power-Saving tauglich mit BN 20510098 Kathrein-Power- VWS 2500 Verstärker ON / OFF Saving tauglich; ältere Modelle nicht PIN-Code-Schutz Damit das eingestellte Userband nicht von einem anderen Teilnehmer verwendet oder gestört werden kann, ist es möglich, das Userband durch einen PIN-Code zu schützen.
  • Seite 6: Eingangsfrequenzbereiche Des Multischalters

    Steht der Schalter auf einem Modus der linken Seite, ist Kathrein-Power-Saving ausgeschaltet, d. h. das LNB ist dauerversorgt. Bei einer Schalterstellung auf der rechten Seite ist Kathrein-Power-Saving aktiv und das LNB ist nur dann eingeschaltet, wenn mindestens ein Receiver in der Anlage aktiv ist. Im Auslieferungszustand ist Kathrein-Power-Saving ausgeschaltet.
  • Seite 7: Modi Des Multischalters

    ACHTUNG Durchgangsmultischalter ohne Kathrein-Power-Saving geben keine Signa- lisierung an den End-Multischalter. Der Schalter muss für eine dauerhafte Versorgung des LNB auf der linken Hälfte des Drehbereichs stehen. ACHTUNG Änderungen in der Konfiguration während des Betriebs können zu uner- wünschten Konfigurationen und Fehlfunktion führen.
  • Seite 8: Frequenzzuordnung Der Verschiedenen Ubs In Den Modi A Und B

    Die Zahl bei der Schalterposition (z. B. ) zeigt an, für welche Position(en) der Multi- schalter zuständig ist. Multifeed für 4 Satelliten mit Wideband-LNB* Multifeed für 2 Satelliten mit Quattro-LNB Pos 1 Pos 1+2 Pos 3+4 Pos 2 * für 4 Satelliten wird SCD2 benötigt Frequenzzuordnung der verschiedenen UBs in den Modi A und B Standorte 12 UB...
  • Seite 9 NEU! ESU 5er-Serie EBC 110 EXIP 414/E Die neue programmierbare Einkabel- steckdose für wohnungsübergreifende ESU 57 Installation. Twin Twin Weitere Informationen unter ESU 57 ESU 57 https://www.kathrein.de/sat/ Single Twin produkt/21110061/ ESU 57 ESU 56 https://www.kathrein.de/sat/ Single produkt/21110026/ ESU 56 ESU 56 https://www.kathrein.de/sat/...
  • Seite 10: Technische Daten

    Technische Daten EXD 1524 EXD 2524 Bestell-Nr. 20510137 20510138 Teilnehmeranschlüsse 2 x 8 oder 2 x 12 2 x 8 oder 2 x 12 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 300 – 2350 5 – 862 300 – 2350 Durchgangsdämpfung Anschlussdämpfung (terrestrisch) Ausgangspegel Sat (AGC) dBµV...
  • Seite 11: Fehlerbehebung

    über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. www.kathrein.com | sat@kathrein.de 936.5414/-/PSA/0317/DE | Änderungen vorbehalten. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Telefon +49 8031 184-0, Fax +49 8031 184-52360...
  • Seite 12 User-band frequencies compatible  with the previous Kathrein models Multi-feed by means of an easy  Vous trouverez la connection of the outputs with the version française du...
  • Seite 13: Scope Of Delivery

    Configurable loop-through multi-switch  the NCF 18 if all receivers are switched to extend the system by adding two off If Kathrein Power Saving is active, single-cable connections for up to 24 the power supply for the LNBs is also user bands turned off.
  • Seite 14: Installation And Safety Instructions

    Installation and Safety Instructions ● The equipment described is designed solely for the installation of satellite receiver systems. ● Any other use, or failure to comply with these instructions, will result in voiding of warranty cover. ● Install the device in dry indoor areas only. Do not install on or against highly combustible materials.
  • Seite 15 Kathrein Power Saving Switch setting VWS 2551 Amplifier Unrestrictedly usable Unrestrictedly usable, if each trunk EBX 2520 Two-way splitter is completed by the Kathrein Power Saving-capable end multi-switch EAX 2512 Two-way splitter Not Kathrein Power Saving-capable BN 20510098 is Kathrein Power VWS 2500 Amplifier ON/OFF Saving-capable;...
  • Seite 16: Rotary Switch

    Kathrein Power Saving The rotary switch is divided into the left and the right half: If the rotary switch is set to a mode on the left, Kathrein Power Saving is off, i.e. the LNB is powered perma- nently.
  • Seite 17 NOTICE Multi-switches without Kathrein Power Saving do not give signalling to the end multi-switch. For permanent powering of the LNB, the rotary switch must be turned to the left side. NOTICE Changes in the configuration during operation can lead to undesirable configurations and malfunction.
  • Seite 18 The number next to the rotary switch positions, e.g. shows for which position(s) the multi-switch is responsible. Multifeed für 4 Satelliten mit Wideband-LNB* Multifeed für 2 Satelliten mit Quattro-LNB Pos 1 Pos 1+2 Pos 3+4 Pos 2 * for 4 satellites, SCD2 is necessary Frequency Allocation of Different User Bands in Modes A and B Location 12 UB...
  • Seite 19 EXIP 414/E The new programmable single-cable outlets for the installation across ESU 57 more than one apartment. Twin Twin For further information, go to ESU 57 ESU 57 https://www.kathrein.de/sat/ Single Twin produkt/21110061/ ESU 57 ESU 56 https://www.kathrein.de/sat/ Single produkt/21110026/ ESU 56 ESU 56 https://www.kathrein.de/sat/...
  • Seite 20: Technical Data

    Technical Data Type EXD 1524 EXD 2524 Order no. 20510137 20510138 Subscriber connections 2 x 8 or 2 x 12 2 x 8 or 2 x 12 Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat Frequency range 5 – 862 300 – 2350 5 – 862 300 – 2350 Through loss...
  • Seite 21 At the end of its service life, take this unit for disposal at a designated public collection point. www.kathrein.com | sat@kathrein.de 936.5414/-/PSA/0317/GB |Subject to change. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Phone +49 8031 184-0, Fax +49 8031 184-52360...
