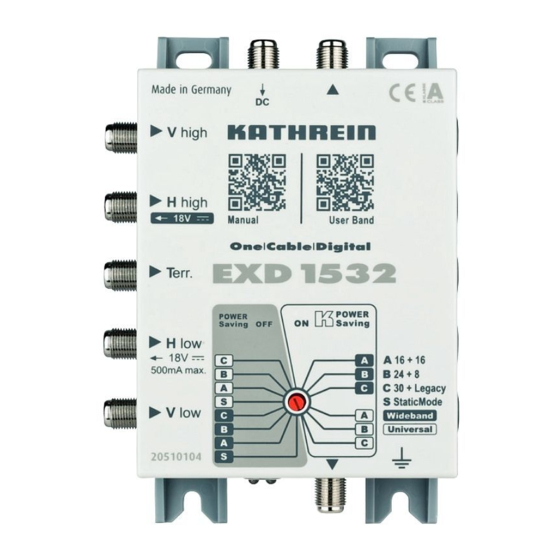

EXD 1532
20510104
EXD 2532
20510105

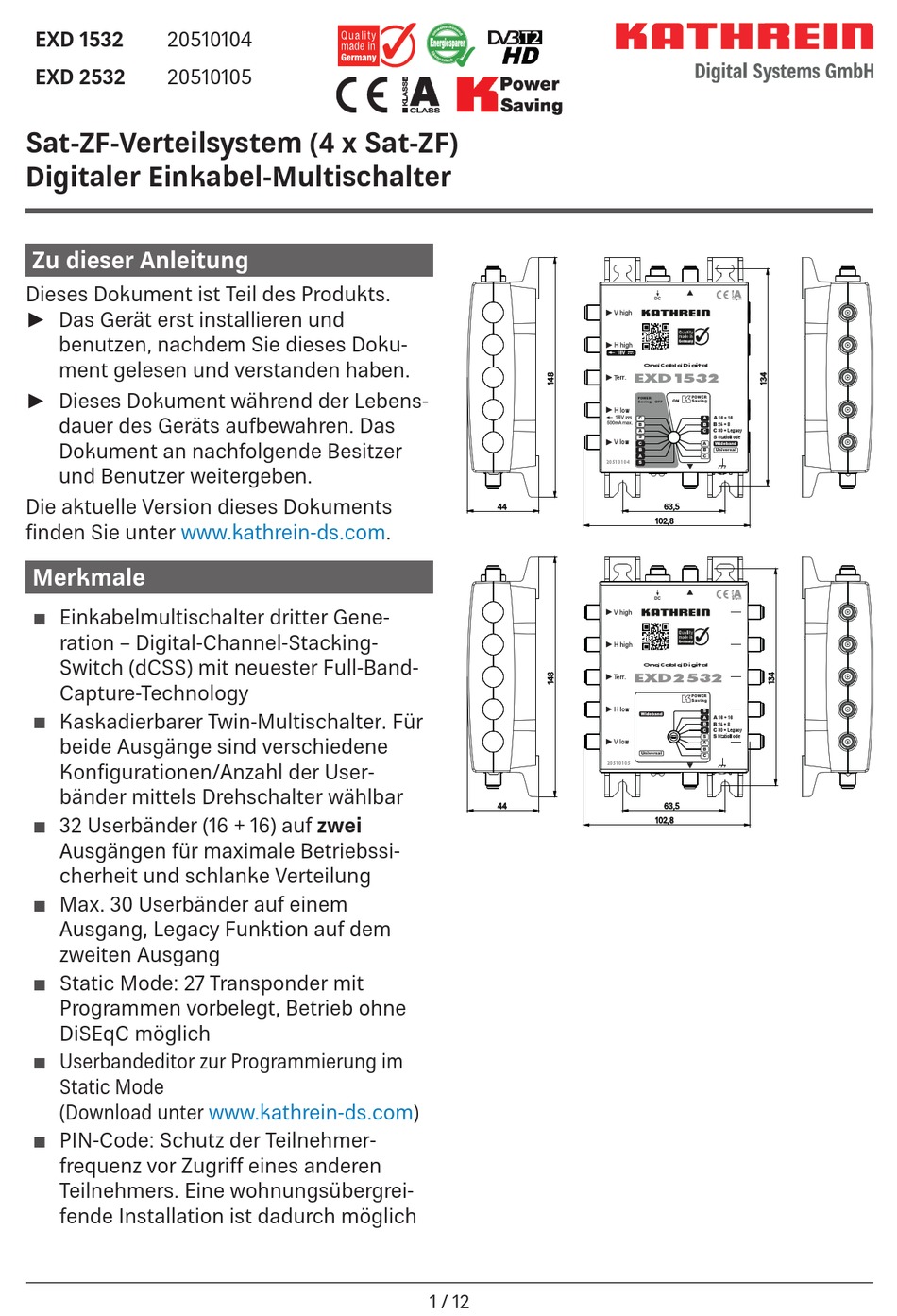

Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
fi nden Sie unter www.kathrein-ds.com.
Merkmale
Einkabelmultischalter dritter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter. Für
beide Ausgänge sind verschiedene
Konfi gurationen/Anzahl der User-
bänder mittels Drehschalter wählbar
32 Userbänder (16 + 16) auf zwei
Ausgängen für maximale Betriebssi-
cherheit und schlanke Verteilung
Max. 30 Userbänder auf einem
Ausgang, Legacy Funktion auf dem
zweiten Ausgang
Static Mode: 27 Transponder mit
Programmen vorbelegt, Betrieb ohne
DiSEqC möglich
Userbandeditor zur Programmierung im
Static Mode
(Download unter www.kathrein-ds.com)
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
44
44
1 / 12
DC
V high
H high
OneICableIDigital
EXD 1 532
Terr.
POWER
POWER
Saving
OFF
ON
Saving
H
low
A 16 + 16
C
A
B 24 + 8
B
B
C 30 + Legacy
A
C
S
S StaticMode
V low
C
A
Wideband
B
B
Universal
A
C
20510104
S
63,5
102,8
DC
V high
H high
OneICableIDigital
EXD 2 532
Terr.
POWER
Saving
H
low
S
Wideband
A 16 + 16
A
B 24 + 8
B
C 30 + Legacy
C
S StaticMode
S
V low
A
B
Universal
C
20510105
63,5
102,8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kathrein EXD 1532
Inhaltszusammenfassung für Kathrein EXD 1532
- Seite 1 Dokument an nachfolgende Besitzer V low Wideband Universal 20510104 und Benutzer weitergeben. Die aktuelle Version dieses Dokuments 63,5 102,8 fi nden Sie unter www.kathrein-ds.com. Merkmale Einkabelmultischalter dritter Gene- V high ration – Digital-Channel-Stacking- H high Switch (dCSS) mit neuester Full-Band- OneICableIDigital EXD 2 532 Terr.
-
Seite 2: Transport Und Lagerung
EXD 2532 EXD 2532 Gebrauchsanleitung Vereinfachte EU-Konformitätserklärung Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät EXD 1532, BN: 20510104/EXD 2532, BN: 20510105 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com... - Seite 3 Montagehinweise ► Die beschriebenen Geräte dienen ausschließlich der Installation in Satelli- tenempfangsanlagen und dürfen nur von geschultem Fachpersonal instal- liert werden. ► Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen- dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge. ►...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Stromführendes Gerät NCF 18 WARNUNG Lebensgefahr durch elektrische Spannung! ► Nicht ö nen oder am Netzteil manipulieren. ► Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen. ► Das Netzteil ist nur für die Wandmontage vorgesehen. Alle anderen Einbaulagen sind unzulässig. - Seite 5 Seite, ist Kathrein Power Saving ausgeschaltet, d. h. das LNB ist dauerversorgt. Bei einer Schalterstellung auf der rechten Seite ist Kathrein Power Saving aktiv und das LNB ist nur dann eingeschaltet, wenn mindestens ein Receiver in der Anlage aktiv ist.
-
Seite 6: Sat-Zf-Verteilmaterial
Zweifachverteiler Stamm mit Kathrein Power Saving-fähigem End-Multischalter abgeschlossen ist EAX 2512 Zweifachabzweiger nicht Kathrein Power Saving tauglich mit BN 20510098 Kathrein Power Saving taug- VWS 2500 Verstärker ON / OFF lich; ältere Modelle nicht Modi des Drehschalters Es gibt vier verschiedene Modi, die eingestellt werden können:... - Seite 7 Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C Standorte 30 UB 24 UB 16 UB 8 UB unterer Anschluss oberer Anschluss UB 1 970 MHz 975 MHz 975 MHz 975 MHz UB 2 1010 MHz 1025 MHz 1025 MHz 1025 MHz UB 3 1050 MHz...
- Seite 8 Static Mode In diesem Modus können bis zu 32 Userbänder fest mit Transpondern vorbelegt werden. Im Auslieferungszustand sind 23 Transponder gewählt, die Ihr TV oder Receiver ohne Einkabelsteuerung fi nden wird, da diese Transponder in der Originalfrequenzlage am Ausgang zur Verfügung stehen. Vier weitere Transponder stehen umgesetzt zur Verfügung und können mit einem manu- ellen Suchlauf gefunden werden.
- Seite 9 Programmlisten z. B. für Österreich, Schweiz oder Sky. Diese Programmlisten können mit dem Programmiergerät SWP 50 in Verbindung mit der frei erhältlichen Software Kathrein Userband Editor auf den Multischalter aufgespielt werden. Weitere Informationen zum Programmiergerät und der Software fi nden Sie unter www.kathrein-ds.com.
- Seite 10 E S U 5 E S U 5 ESU 5X E S U 5 Anzahl genutzter User Bänder E S U 5 ESU 5er-Serie Die neue programmierbare Einkabel- E S U 5 steckdose für wohnungsübergreifende Installation. Weitere Informationen unter www.kathrein-ds.com/produkte 10 / 12...
-
Seite 11: Technische Daten
Technische Daten EXD 1532 EXD 2532 Bestell-Nr. 20510104 20510105 Teilnehmeranschlüsse bis zu 32 bis zu 32 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 300 – 2350 5 – 862 300 – 2350 Durchgangsdämpfung... -
Seite 12: Fehlerbehebung
Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen ö entlichen Sammelstellen ab. www.kathrein-ds.com | support@kathrein-ds.com 9364964/f/STM/1120/DE | Änderungen vorbehalten. KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon +49 731 270 909 70...
