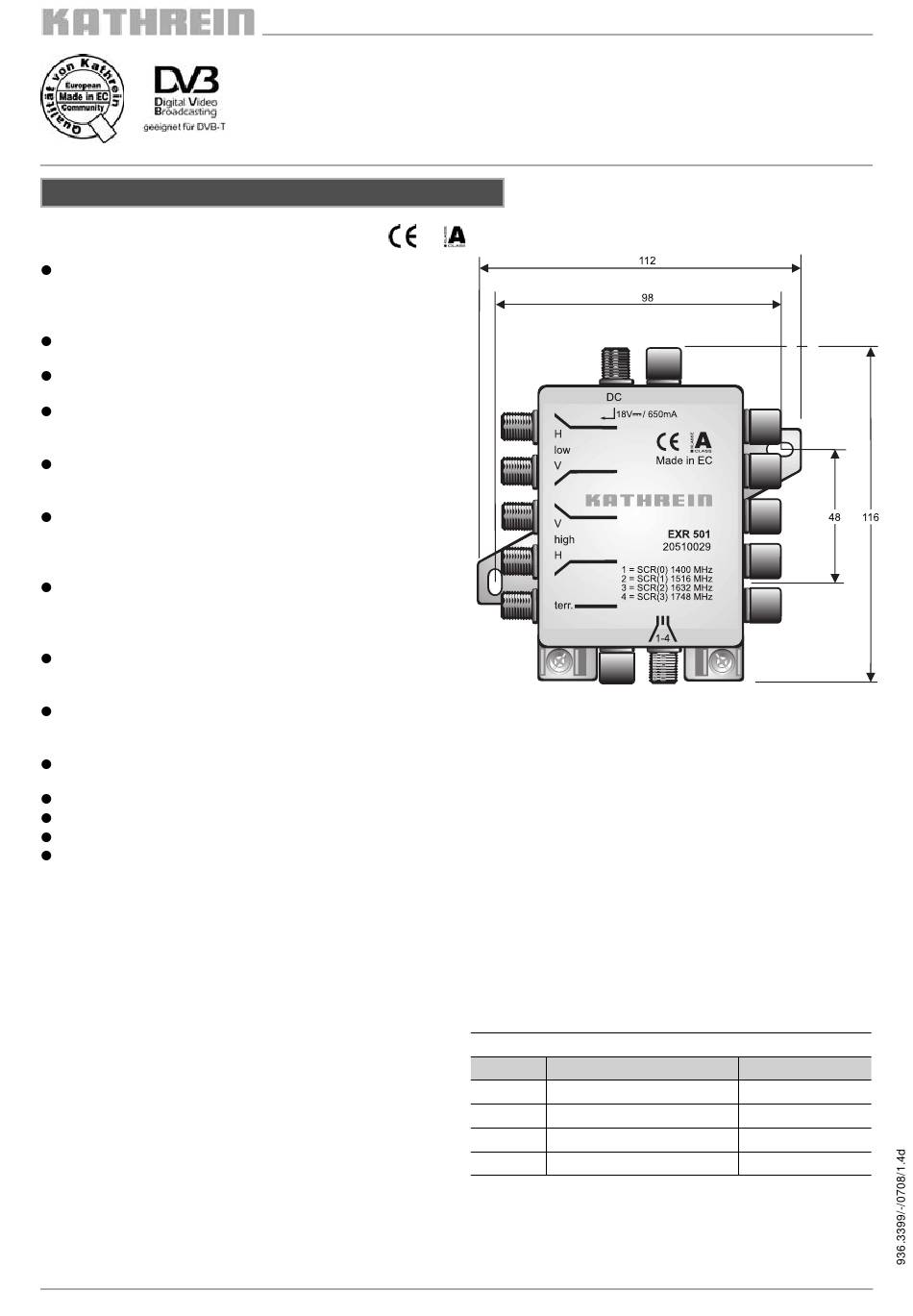

Kathrein EXR 501 Beschreibung

Einkabel-Umschaltmatrix
EXR 501
Zur Verteilung von digitalen Sat-ZF-Signalen (DVB-S
und DVB-S2 (HDTV), beide Polarisationen sowie Low-
und High-Band von einem Satelliten) und terrestrischen
Signalen über ein Kabel auf vier Receiver
Keine Einschränkung in der Programmvielfalt - es wird das
komplette Programmangebot eines Satelliten übertragen
Kaskadierfähige Einkabel-Umschaltmatrix mit Netzteil
NCF 18 für die LNB-Versorgung
Versorgt vier DVB-S-Receiver oder zwei DVB-S- und
einen Twin-DVB-S-Receiver oder zwei Twin-DVB-S-Receiver
über ein Kabel
Unabhängige Wahlmöglichkeit horizontal/vertikal,
Low-/High-Band und Transponderwahl von jedem
Receiver aus
Die Umschaltung horizontal/vertikal, Low-/High-Band
und die Transponderwahl erfolgt in der Matrix, gesteuert
vom Receiver mit einem speziellen DiSEqC
gemäß EN 50494
Für die Transponderwahl sind spezielle Tuner-Bausteine,
sog. SCR (Satellite Channel Router), zur Umsetzung auf
die Teilnehmer-Frequenzen in die Einkabel-Umschaltmatrix
integriert
Jedem Receiver ist eine Teilnehmer-Frequenz fest
zugeordnet (ein Twin-Receiver benötigt zwei
Teilnehmer-Frequenzen)
Entspricht dem Einkabel-Standard nach EN 50494, d. h.
alle Bauteile eines Einkabel-Systems, die dieser Norm entsprechen,
können in einer Sat-Anlage verbaut werden
LNB-Fernspeisung über den Eingang horizontal low.
Alle anderen Eingänge sind spannungsfrei
Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
Kaskadierfähig mit EXR 551, EXR 552, EXR 554 oder EXR 558
Montierbar an Hutschienen mit Hutschienen-Montage-Set ZAH 05
Für die Innenmontage
Beschreibung
Die Besonderheit der Einkabel-Umschaltmatrizen liegt im möglichen Betrieb mehrerer Receiver an einem Kabel.
Hierfür sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), in die Umschaltmatrizen integriert.
Diese werden mit speziellen DiSEqC™-Befehlen nach EN 50494 gesteuert. Jeder SCR setzt seine Eingangssignale so um,
dass der ausgewählte Kanal in der Mitte seines zugehörigen Bandpasses liegt.
Jeder Receiver muss eindeutig einem SCR zugeordnet
werden. Ein Twin-Receiver belegt demnach zwei SCR.
Die Adressen der SCR werden, von 0 beginnend, dem SCR
mit der tiefsten Frequenz zugeordnet. Die Zuordnung kann
automatisch oder, je nach Receiver, auch manuell durch den
Benutzer erfolgen.
Sat-ZF-Verteilsystem (4 x Sat-ZF)
Einkabel-Umschaltmatrix
20510029
TM
-Befehlssatz
Zuordnung für EXR 501
Receiver Bandpass-Frequenz
1 1400 MHz
2 1516 MHz
3 1632 MHz
4 1748 MHz
EXR 501
20510029
SCR-Adresse
0
1
2
3
