Logano S635

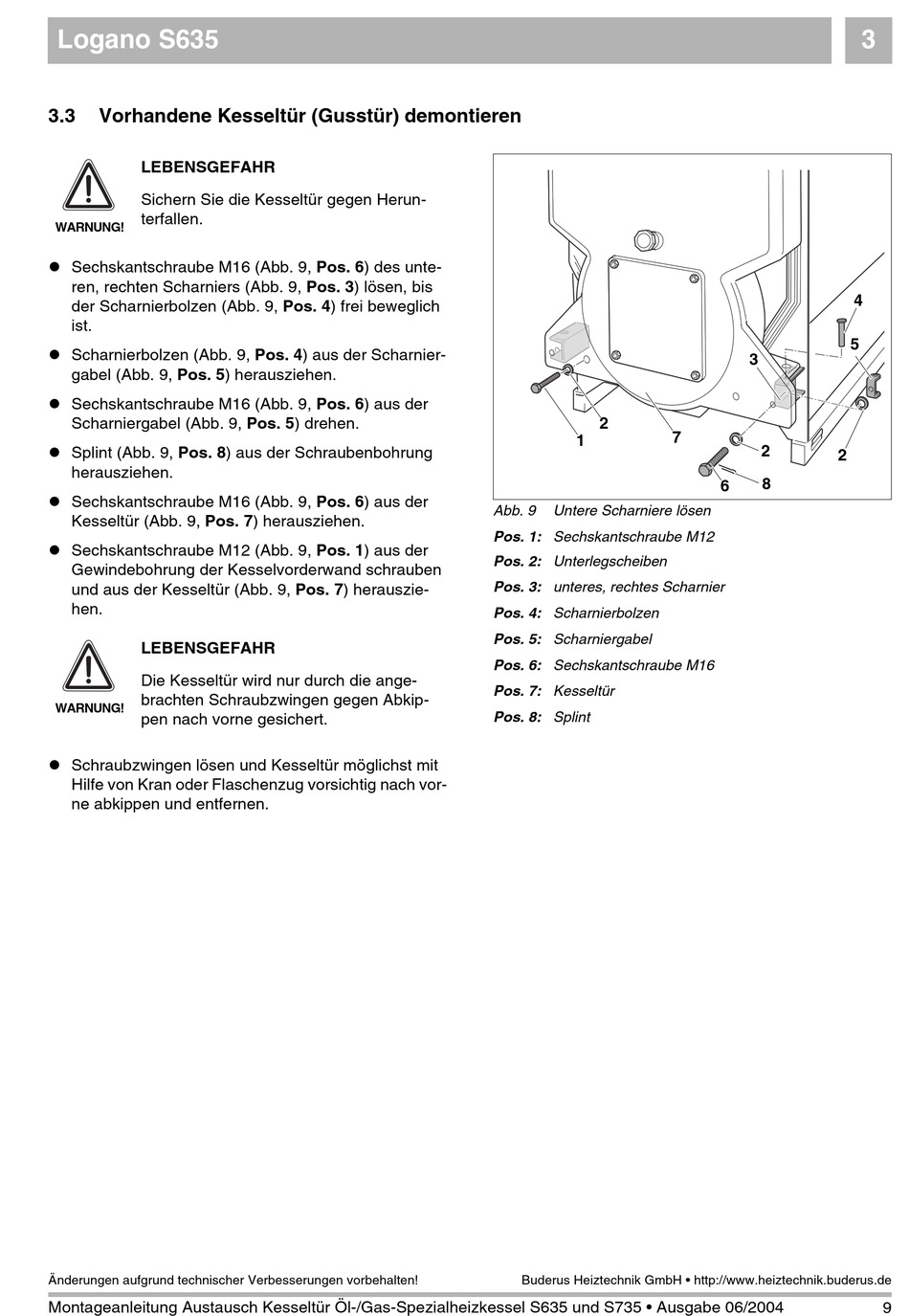

3.3 Vorhandene Kesseltür (Gusstür) demontieren
LEBENSGEFAHR
Sichern Sie die Kesseltür gegen Herun-
terfallen.
WARNUNG!
! Sechskantschraube M16 (Abb. 9, Pos. 6) des unte-
ren, rechten Scharniers (Abb. 9, Pos. 3) lösen, bis
der Scharnierbolzen (Abb. 9, Pos. 4) frei beweglich
ist.
! Scharnierbolzen (Abb. 9, Pos. 4) aus der Scharnier-
gabel (Abb. 9, Pos. 5) herausziehen.
! Sechskantschraube M16 (Abb. 9, Pos. 6) aus der
Scharniergabel (Abb. 9, Pos. 5) drehen.
! Splint (Abb. 9, Pos. 8) aus der Schraubenbohrung
herausziehen.
! Sechskantschraube M16 (Abb. 9, Pos. 6) aus der
Kesseltür (Abb. 9, Pos. 7) herausziehen.
! Sechskantschraube M12 (Abb. 9, Pos. 1) aus der
Gewindebohrung der Kesselvorderwand schrauben
und aus der Kesseltür (Abb. 9, Pos. 7) herauszie-
hen.
LEBENSGEFAHR
Die Kesseltür wird nur durch die ange-
brachten Schraubzwingen gegen Abkip-
WARNUNG!
pen nach vorne gesichert.
! Schraubzwingen lösen und Kesseltür möglichst mit
Hilfe von Kran oder Flaschenzug vorsichtig nach vor-
ne abkippen und entfernen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Austausch Kesseltür Öl-/Gas-Spezialheizkessel S635 und S735 • Ausgabe 06/2004
2
1
Abb. 9 Untere Scharniere lösen
Pos. 1: Sechskantschraube M12
Pos. 2: Unterlegscheiben
Pos. 3: unteres, rechtes Scharnier
Pos. 4: Scharnierbolzen
Pos. 5: Scharniergabel
Pos. 6: Sechskantschraube M16
Pos. 7: Kesseltür
Pos. 8: Splint
